Волновое сопротивление. Длина волны

Уравнение (26.16) запишем в таком виде:

откуда

Волновое сопротивление линии выражается отношением напряжения к току падающих волн или аналогичным отношением для отраженных волн.

Волновое сопротивление линии можно определять через входные сопротивления при холостом ходе и коротком замыкании

Большой интерес представляет также расстояние, на которое бегущая волна распространяется за время одного периода синусоидально изменяющегося напряжения или тока.

Из формулы (26.17) видно, что фазовая скорость постоянна, поэтому Х = ωt/β

Пусть, пройденный волной за время периода Т= 2π/ω, называется длиной волны

В линии без потерь фазовая скорость

а длина волны

Найдем величину фазовой скорости для воздушной линии без потерь, подставляя в формулу (26.19) Lо и С₀ двухпроводной линии, определенные ранее [см. формулы (7.31), (8.29)]:

Фазовая скорость электромагнитной волны в воздушной линии без потерь равна скорости света.

Если среда, в которой распространяется электромагнитная волна, характеризуется величинами диэлектрической ε, и магнитной проницаемости μ,., то

Принимая v = С0, при частоте f=50 Гц получим длину волны λ = С0/f = 3 10⁵/50=6000км.

Режим с согласованной нагрузкой

Режим в линии называется согласованным, если сопротивление нагрузки в конце линии равно ее волновому сопротивлению: Z₂ = Zc. В этом случае U₂ =I₂Zc а уравнения (26.13) записывают так

Учитывая, что

:

уравнения (26.21) можно записать в виде

Предположим, что синусоидальное напряжение в конце линии имеет начальную фазу ψ = 0, тогда U₂ = U_2me^jωt .

Если нагрузка линии активная (R₂ = Zt), ток и напряжение совпадают по фазе: I‘₂ = I_2m e^jωt

Уравненbя напряжения и тока в линии:

В этом случае мгновенные величины напряжения и тока в любом пункте линии на расстоянии х от ее концов определяются уравнениями

Это уравнения бегущих волн напряжения и тока, распространяющихся от начала. к концу линии (прямые волны) с фазовой скоростью ύ = ω/β.

При согласованной нагрузке отраженных воли в линий нет, следовательно, энергия, которую несет падающая электромагнитная волна, полностью поглощается в нагрузке.

Режим с несогласованной нагрузкой

Нагрузка линии называется несогласованной, если нагрузочное сопротивление в конце линии отличается от волнового сопротивления.

Таким образом, режим в линии без потерь при несогласованной нагрузке можно рассматривать как наложение бегущих и стоячих волн напряжения и тока. Наличие бегущих волн в направлении от начала к концу линии указывает на потребление энергии в нагрузке. Однако потребляется. лишь часть энергии электромагнитной волны, другая часть отражается от конца линии.

Электромагнитная волна с прямоугольным фронтом

В цели с сосредоточенными параметрами переходный процесс начинается и протекает одновременно во всех ее элементах. Особенностью переходного процесса в длинной линии является то, что появившееся в некоторой точке возмущение распространяется по линии с определенной скоростью, поэтому переходный процесс в данном пункте линии начинается тем позднее, чем он дальше от места возмущения.

При переходных процессах в цепях с распределенными параметрами (линии, обмотки электрических машин и трансформаторов) могут возникать электромагнитные волны различной формы.

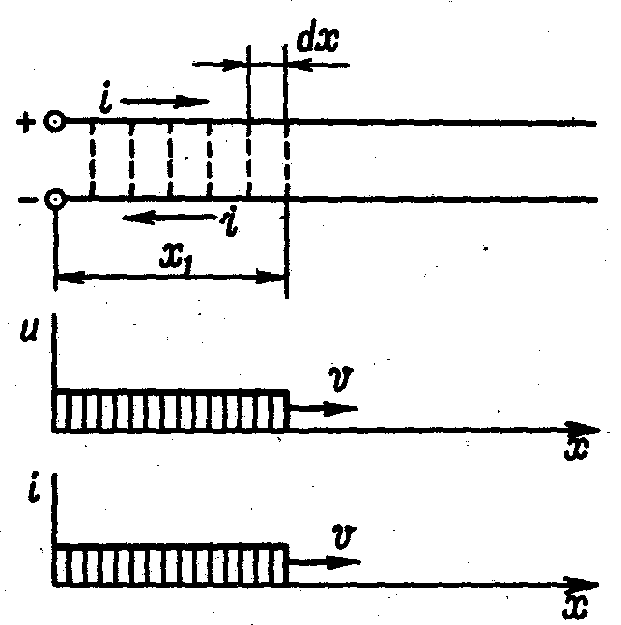

Качественную сторону явления распространения электромагнитной волны рассмотрим на примере волны с прямоугольным фронтом (рис. 26.7) в линии без потерь.

Для такой волны характерно то, что во всех пунктах линии, расположенных до фронта волны, напряжение и ток равны нулю, а в пунктах линии, расположенных за фронтом волны, напряжение и ток постоянны.

Распространение электромагнитной волны с прямоугольным фронтом означает, что напряжение и ток последовательно в каждом пункте линии изменяются скачком. Как было показано ранее, такое изменение напряжения и тока в цепях,

обладающих емкостью и индуктивностью, невозможно, так как требует источника бесконечно большой мощности. Таких источников не существует, поэтому волну с прямоугольным фронтом нужно рассматривать как некоторую идеализацию реального процесса.

Электрические и магнитные явления в лини — это две стороны единого электромагнитного процесса. Однако эти явления удобно рассматривать отдельно,

т. е. выделять из электромагнитной волны волну напряжения и волну тока.
