Тема 3.3 Расчет цепей переменного тока
Последовательная цепь переменного тока. Резонанс напряжений. Параллельные цепи переменного тока. Резонанс токов. Мощность переменного тока.

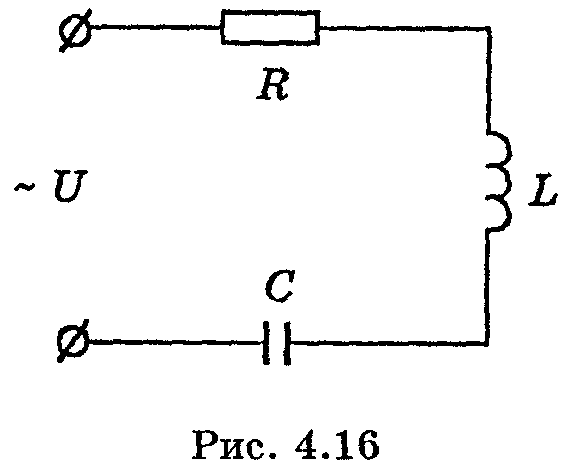

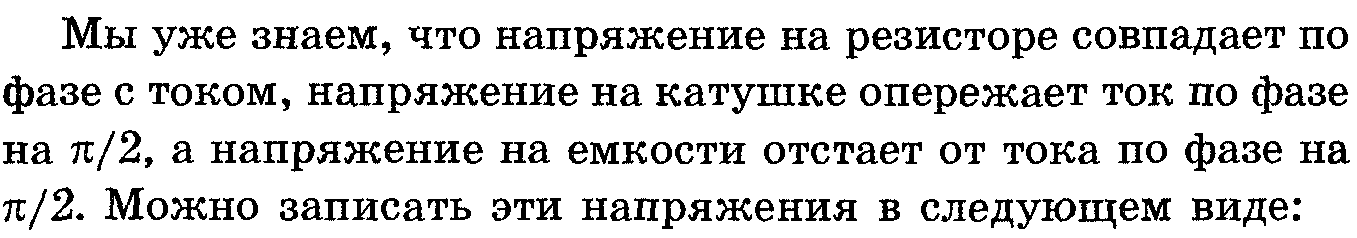

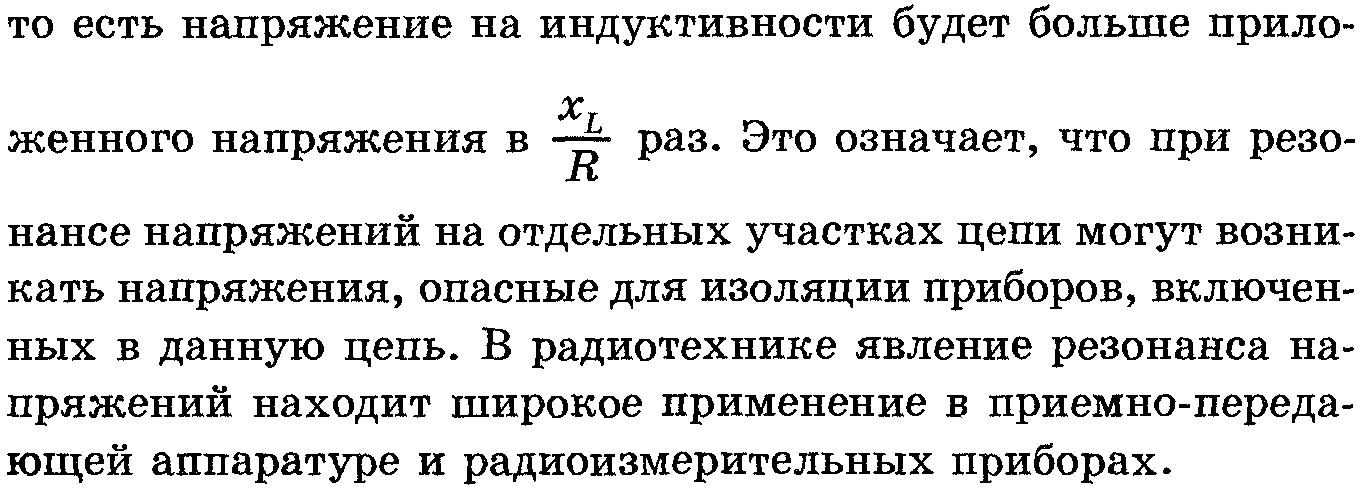

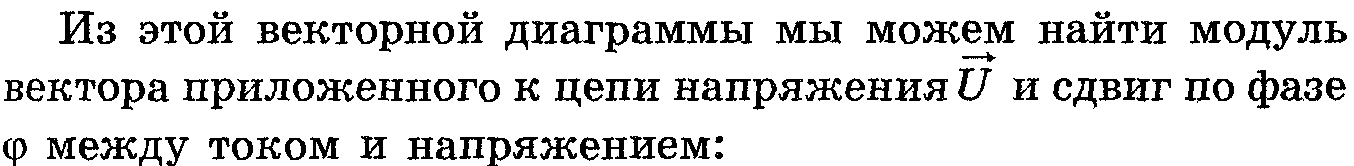

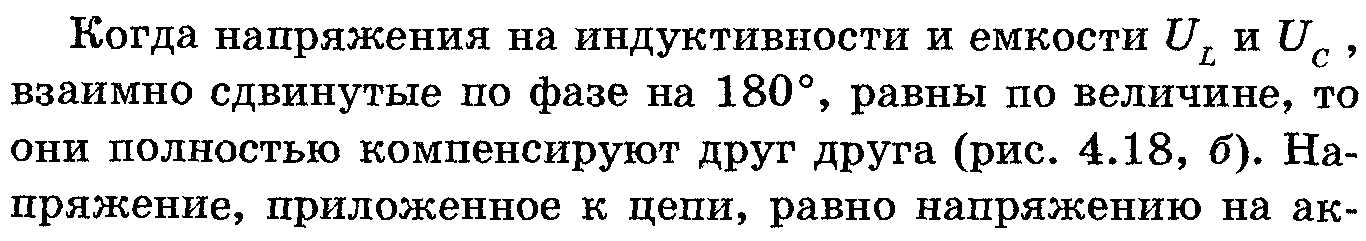

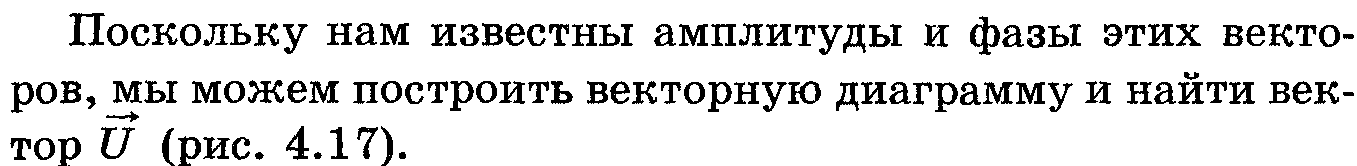

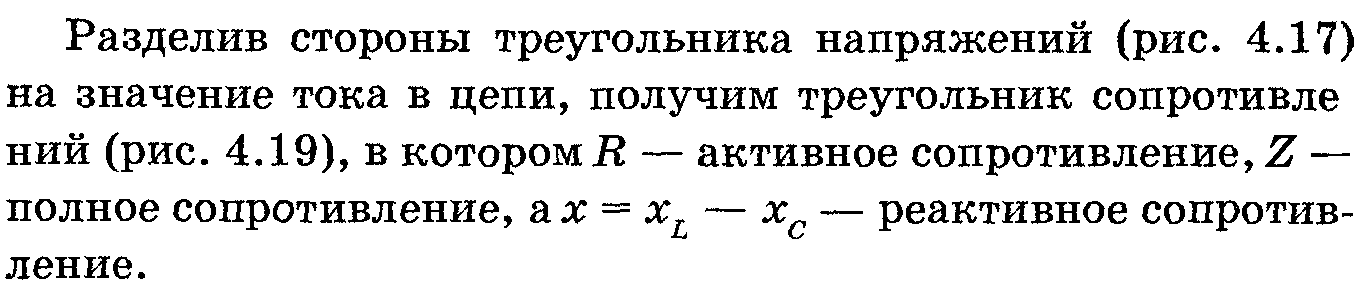

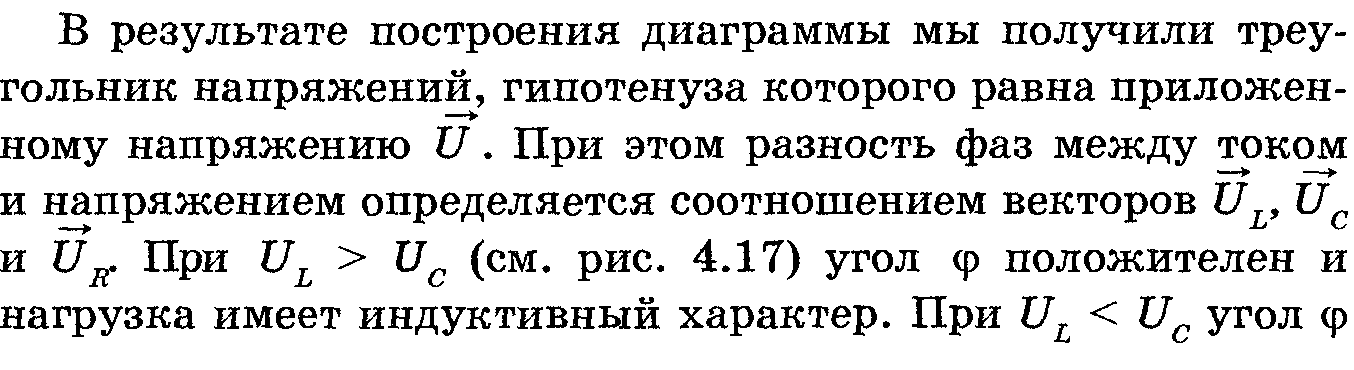

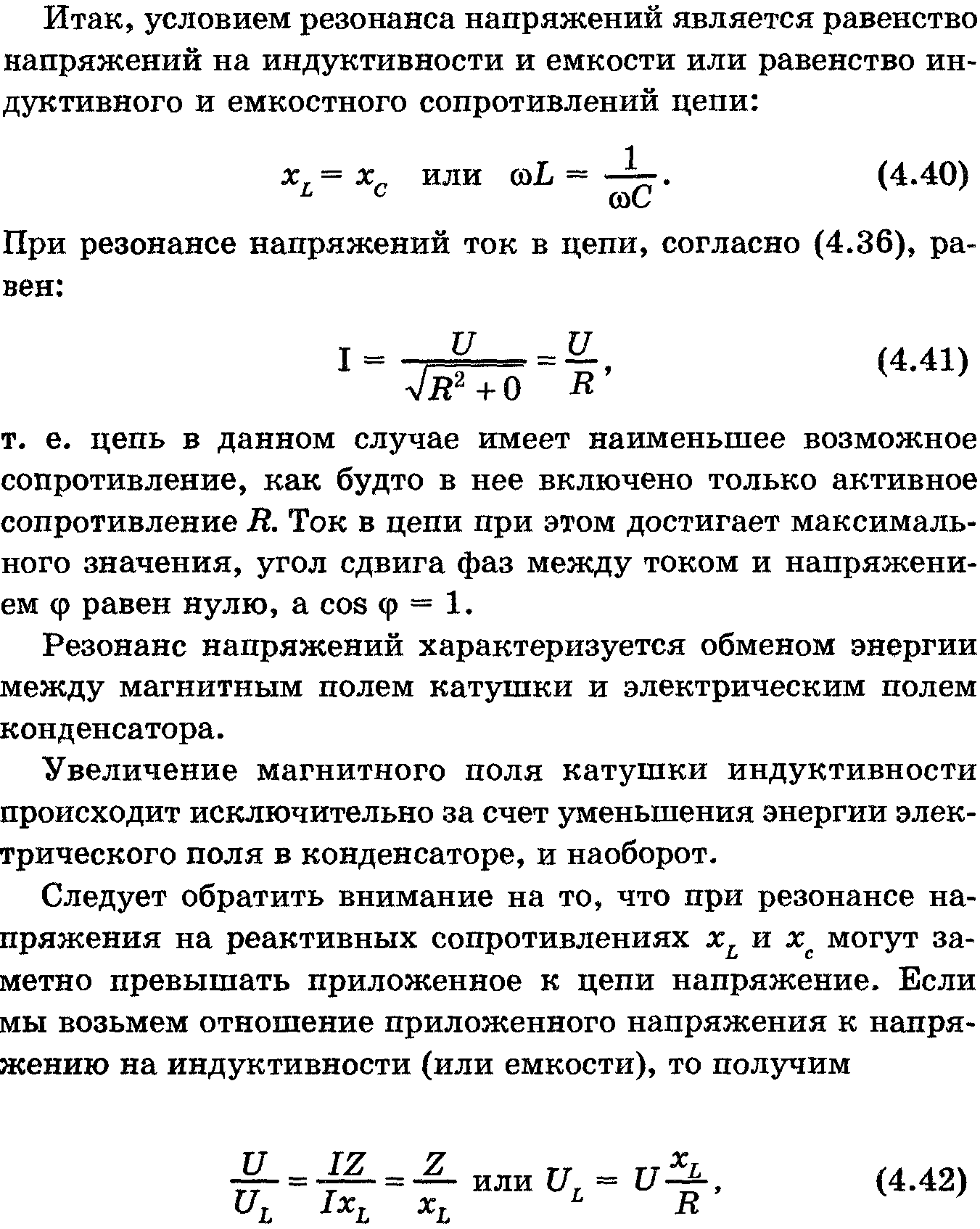

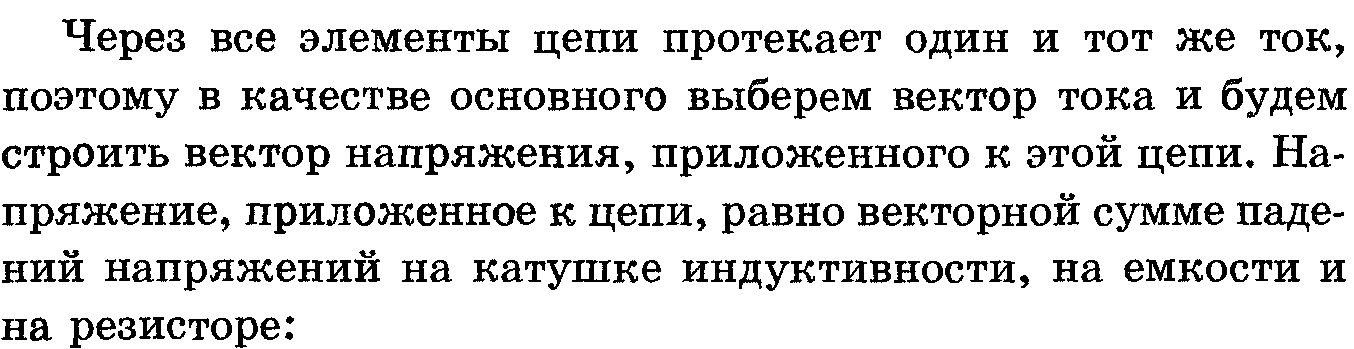

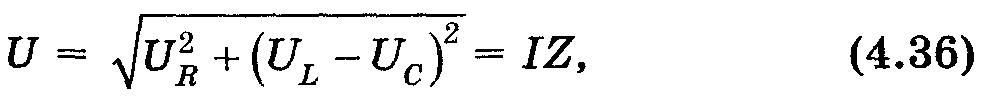

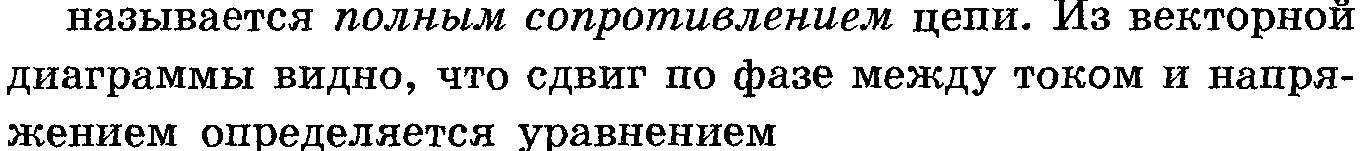

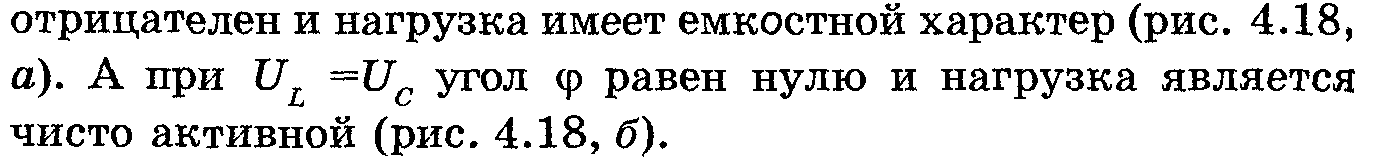

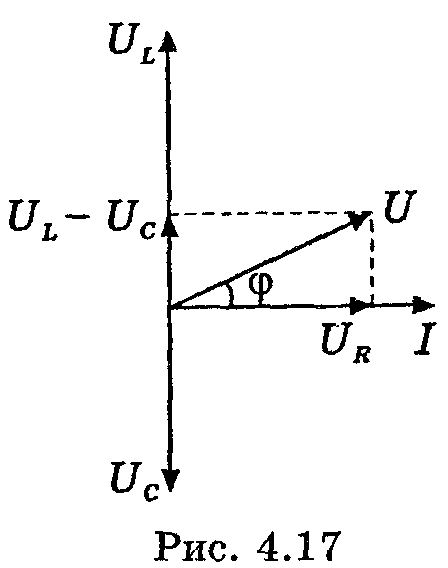

Последовательная цепь переменного тока. Резонанс напряжений.
где
величина
Кроме
того

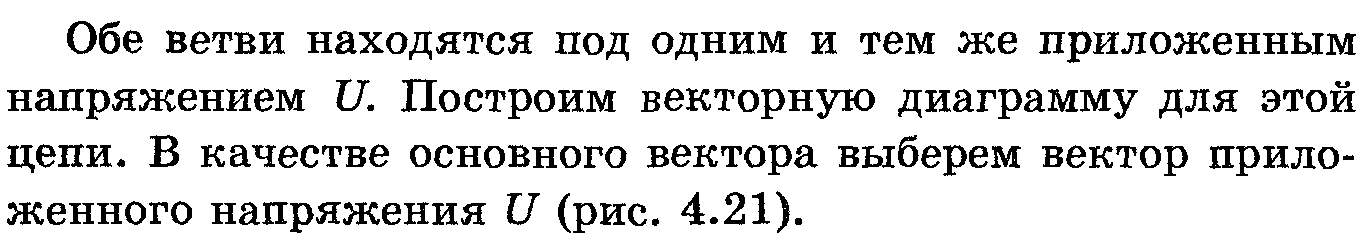

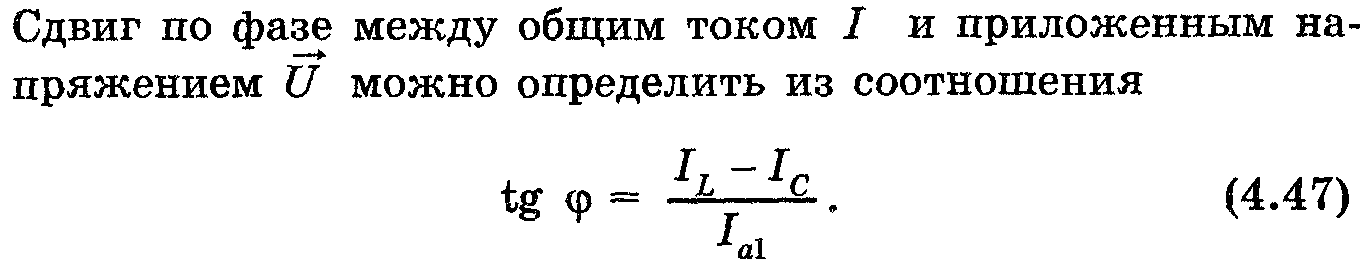

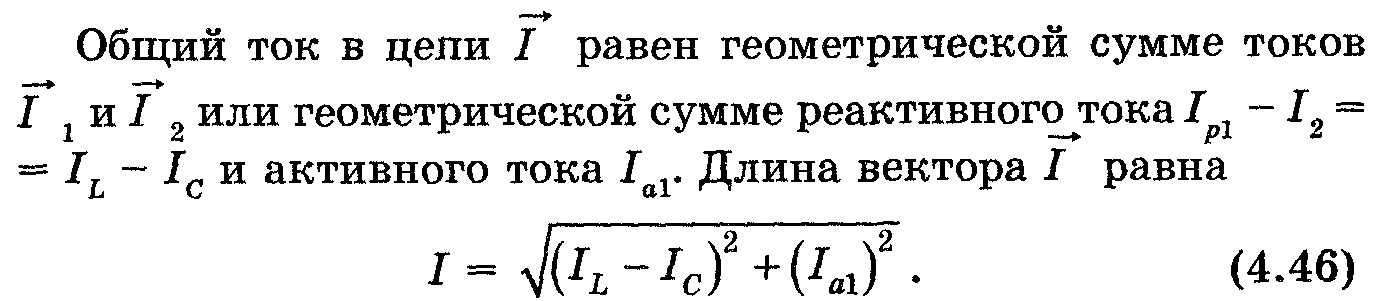

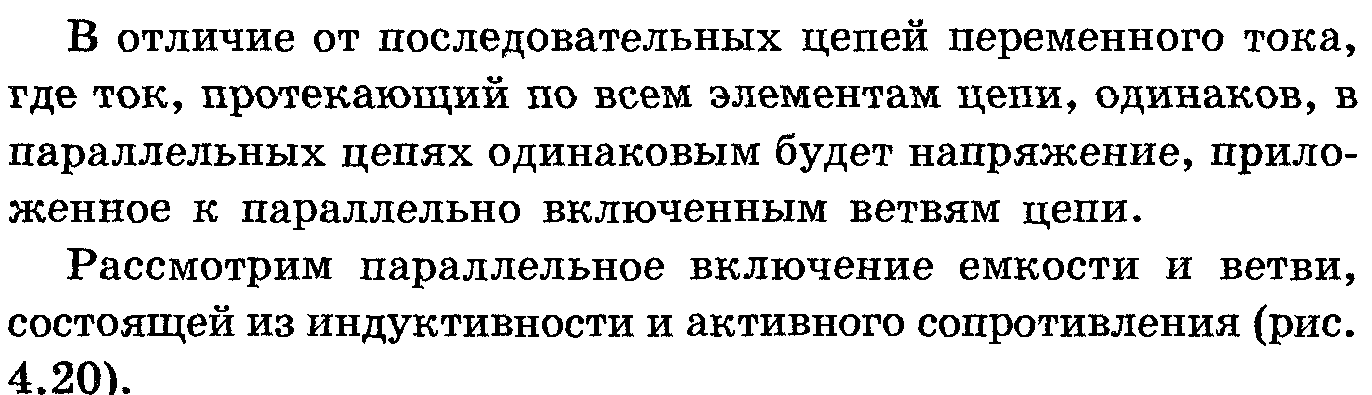

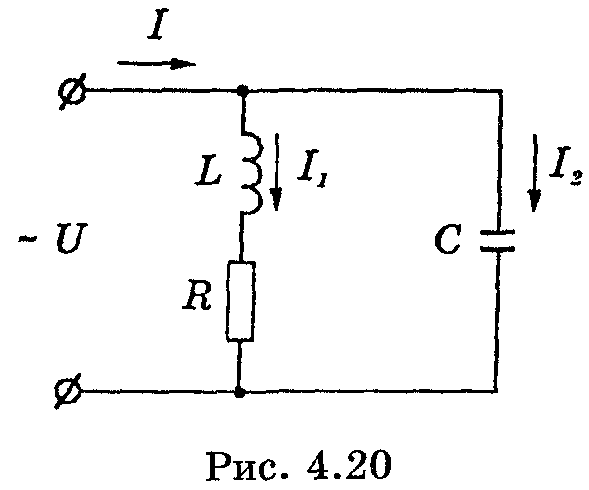

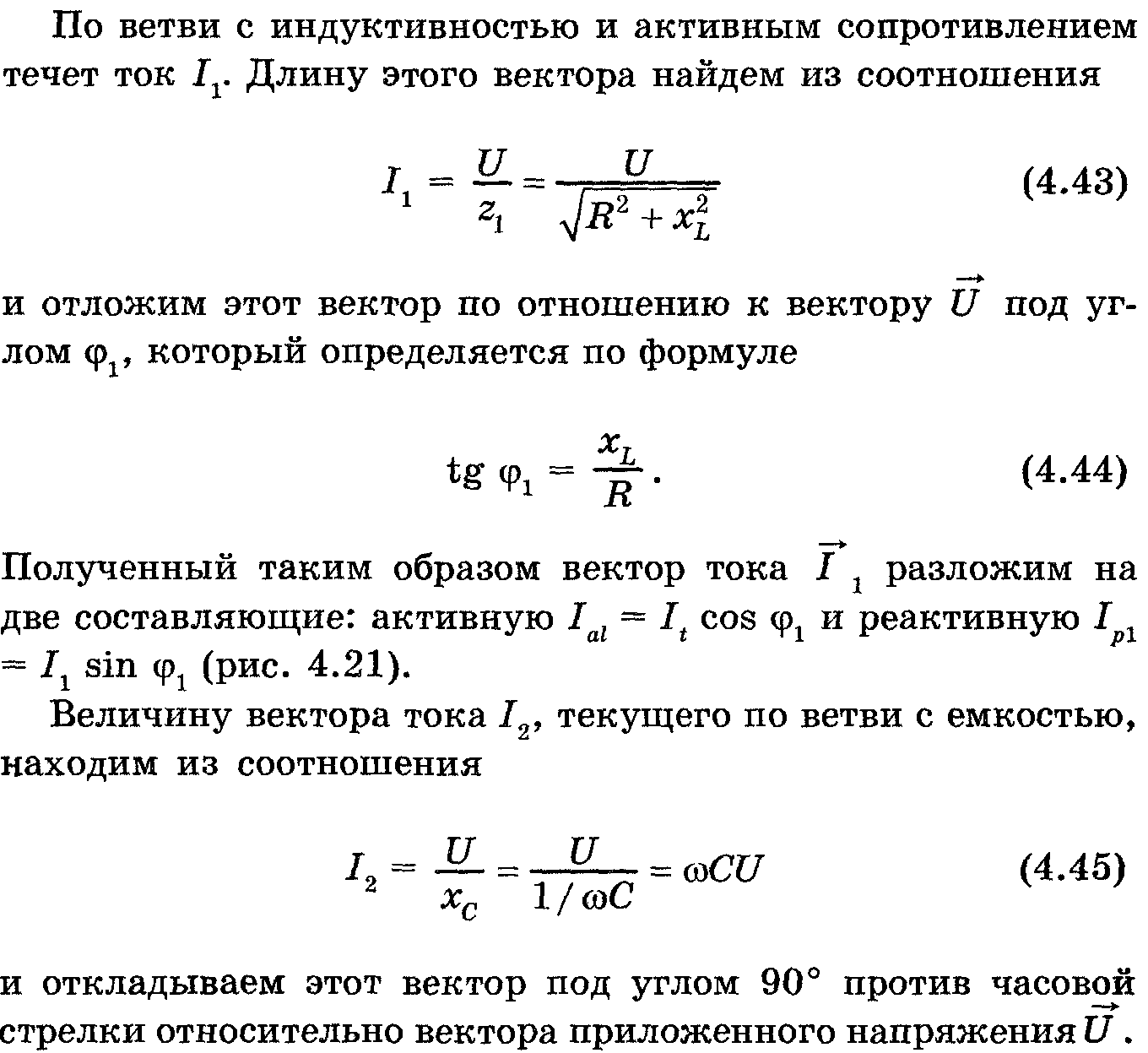

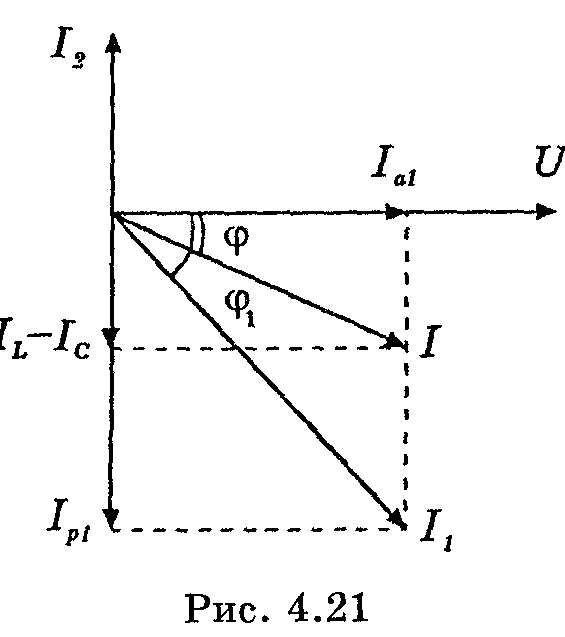

Параллельная цепь переменного тока. Резонанс токов.

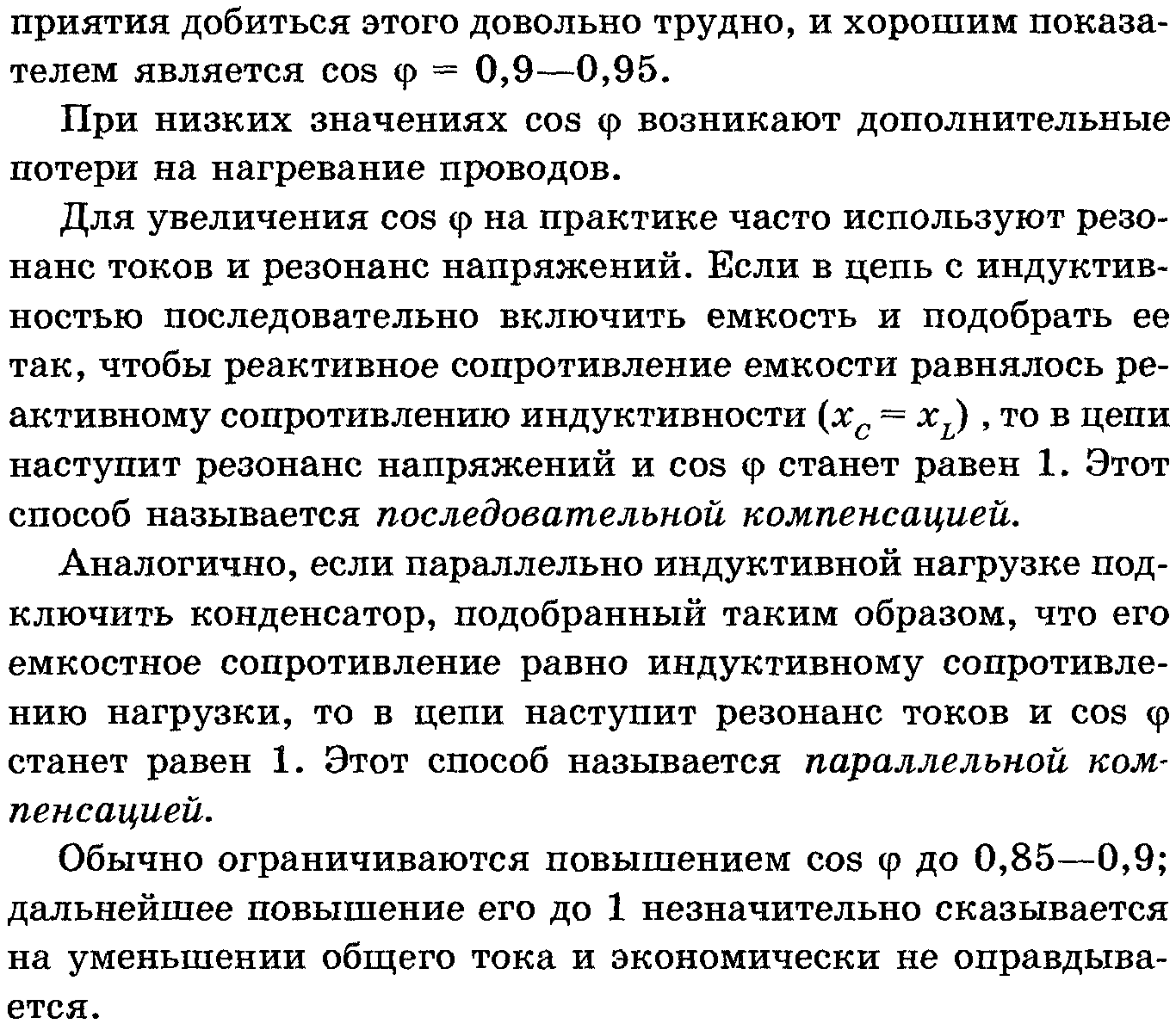

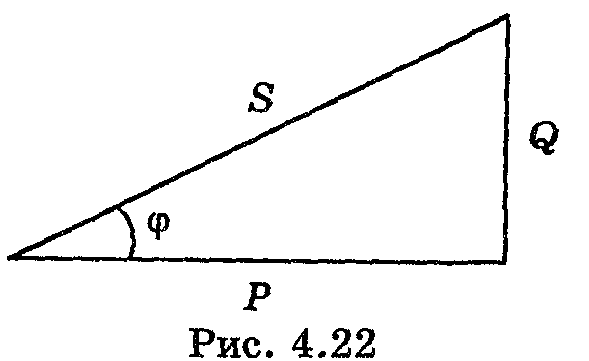

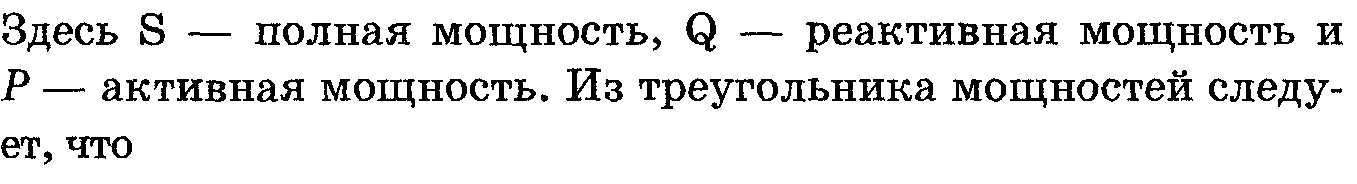

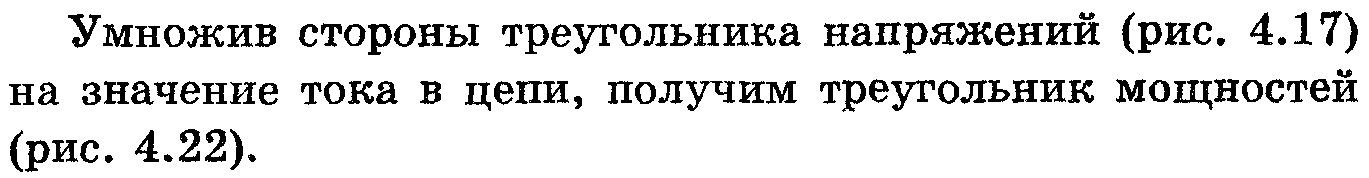

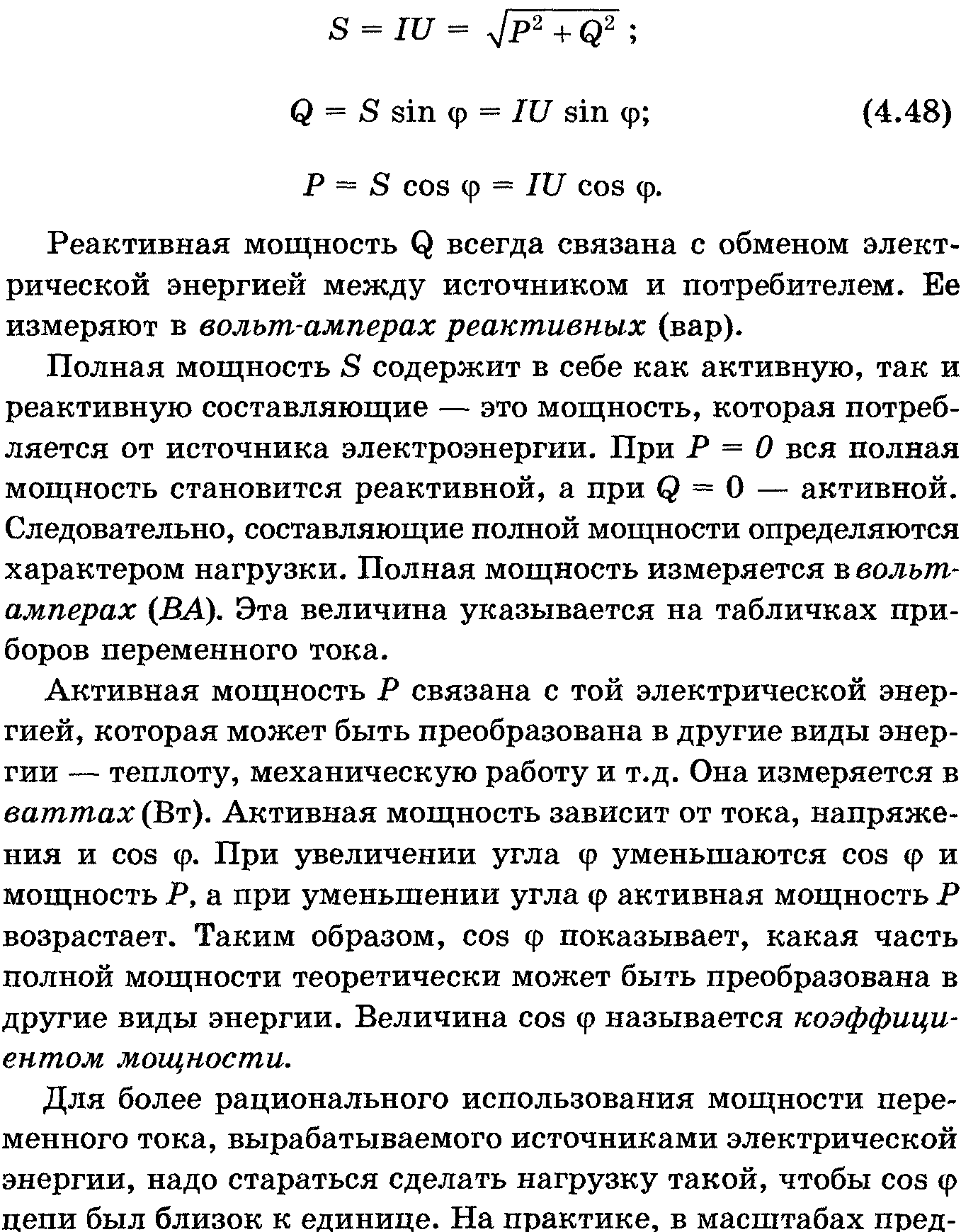

Мощность переменного тока
Литература:
1. Жаворонков М.А., Кузин А.В. Электротехника и электроника. Москва,
АСАДЕМ!А, 2005.
2. Касаткин А.С., Немцов М.В. Электротехника. Москва, Высшая школа, 2003
3. Петленко Б.И. Электротехника и электроника. Москва,
АСАДЕМ!А, 2004.
4. Шихин А.Я. Электротехника. Москва, Высшая школа, 2001
5. Берикашвили В.Ш., Черепанов А.К. Электронная техника. Москва,
АСАДЕМ!А, 2005.
6. Трофимова Т.И., Курс физики. Москва, Высшая школа, 2003
Раздел 4 трансформаторы

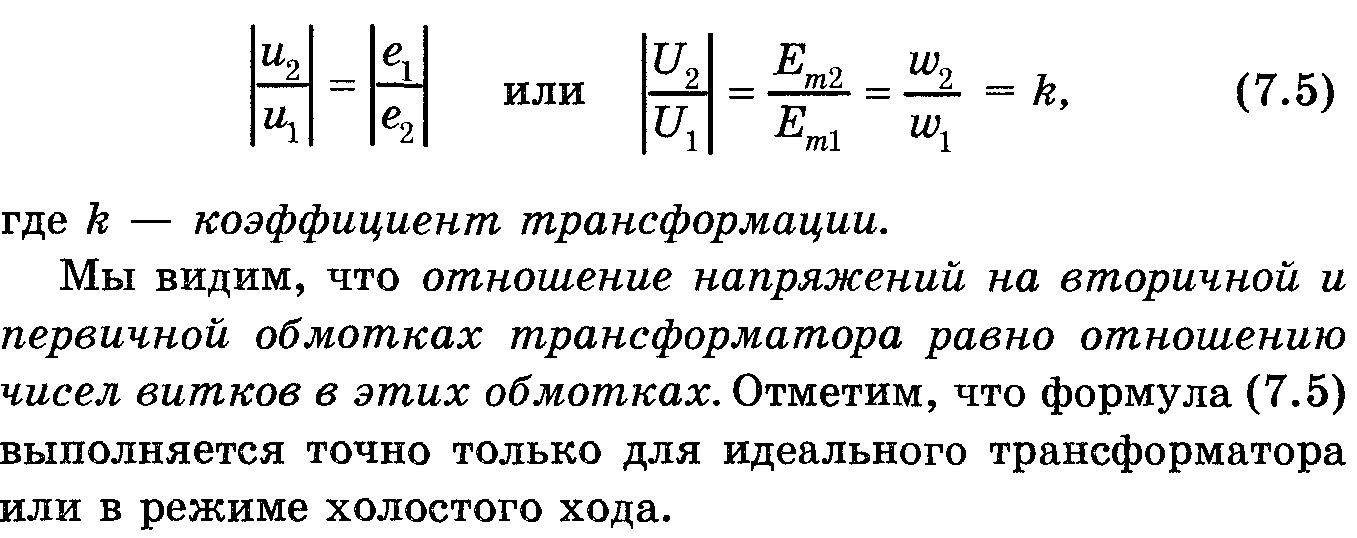

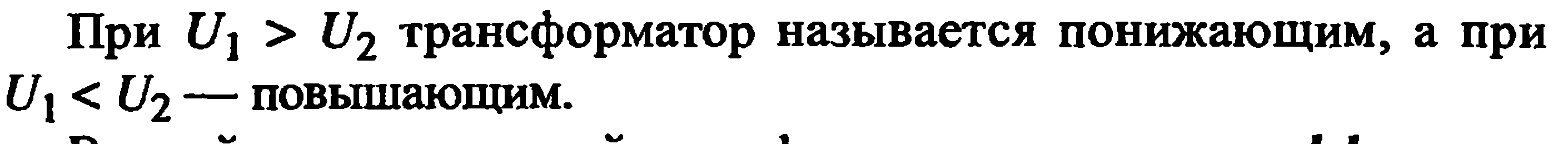

Тема 4.1 Трансформаторы

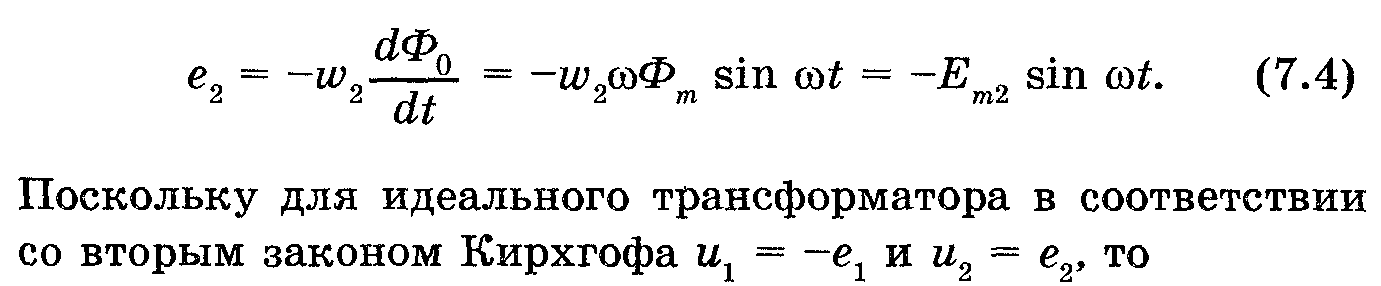

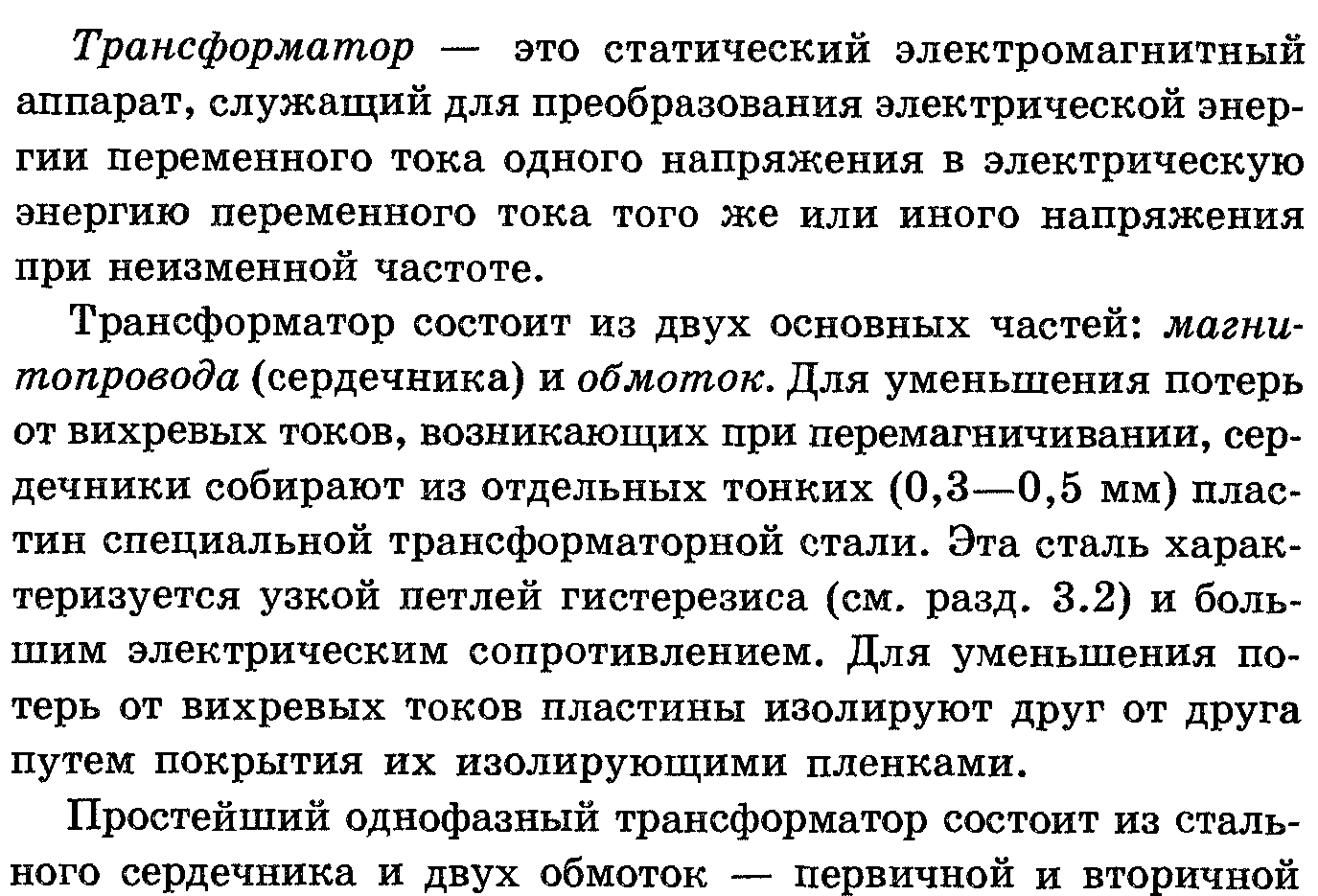

Назначение, принцип действия, устройство.

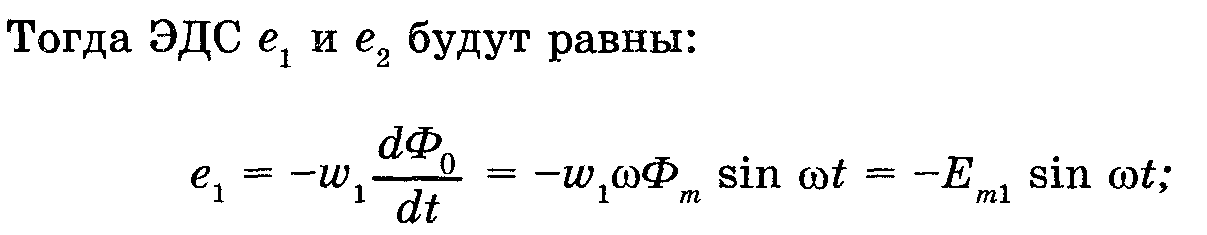

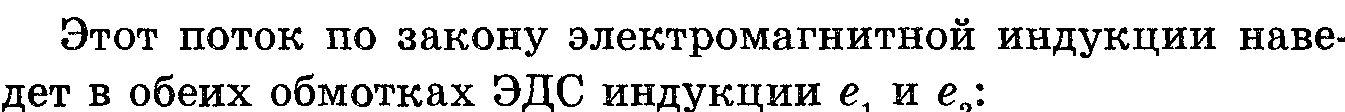

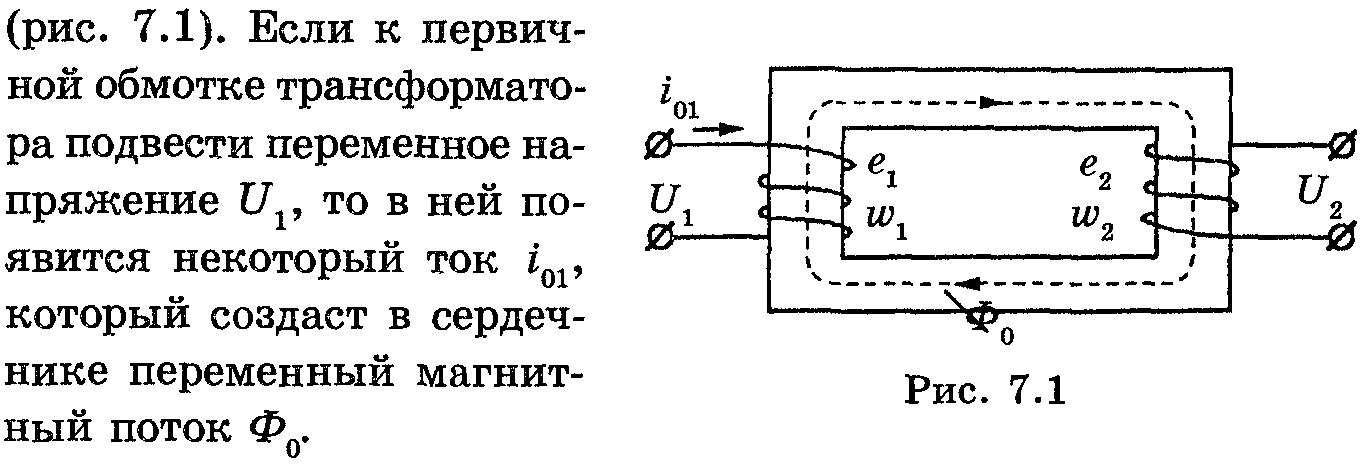

Передача энергии в самом трансформаторе происходит посредством магнитного потока, связывающего первичную и вторичную обмотки.
Более точный энергетический баланс трансформатора по активной мощности выражается равенством
Р1 = Р2 + Рм + Рэ
где: мощность на выходе Р2 (мощность потребителя) меньше мощности на входе Р1 на величину мощности потерь внутри трансформатора (Р + Р)
Мощность потерь показана отдельно в магнитопроводе (потери магнитные или потери в стали Рм и в обмотках (потери электрические или потери в меди Рэ.
Отношение активной мощности на выходе трансформатора
к активной мощности на входе называется коэффициентом
полезного действия трансформатора
ή = Р2/ Р2.
Устройство трансформаторов
Основные части трансформаторов – обмотки и магнитопровод.
Магнитопровод состоит из стержней и ярма. На стержнях располагают обмотки, а ярма служат для соединения магнитопровода в замкнутую систему.
В зависимости от способа изготовления. Магнитопроводы бывают пластинчатые и ленточные.

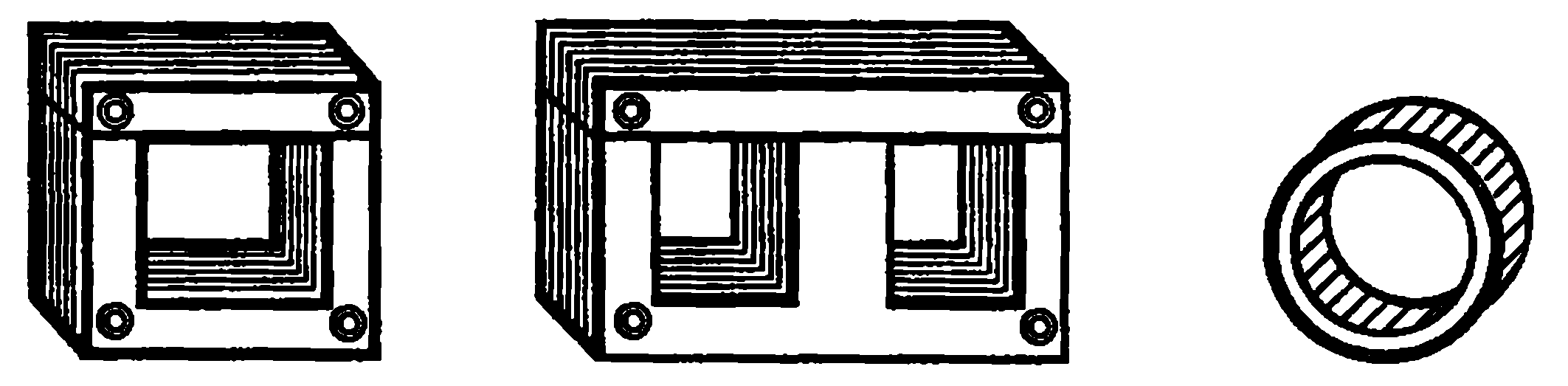

Магнитопроводы однофазных трансформаторов бывают: 1) стержневые, 2) броневые, 3) тороидальные
Пластинчатые
1) 2) 3)

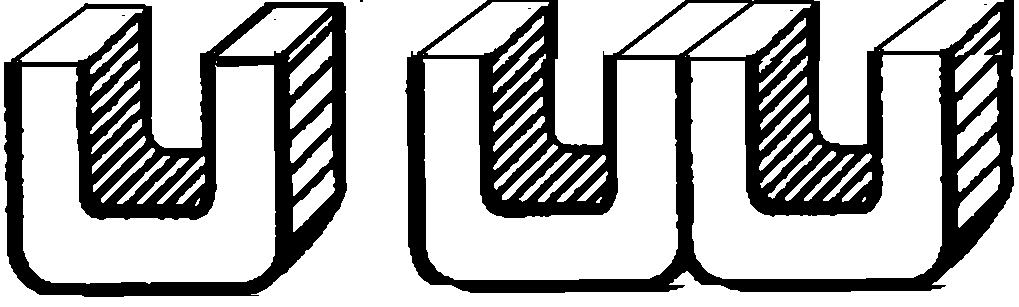

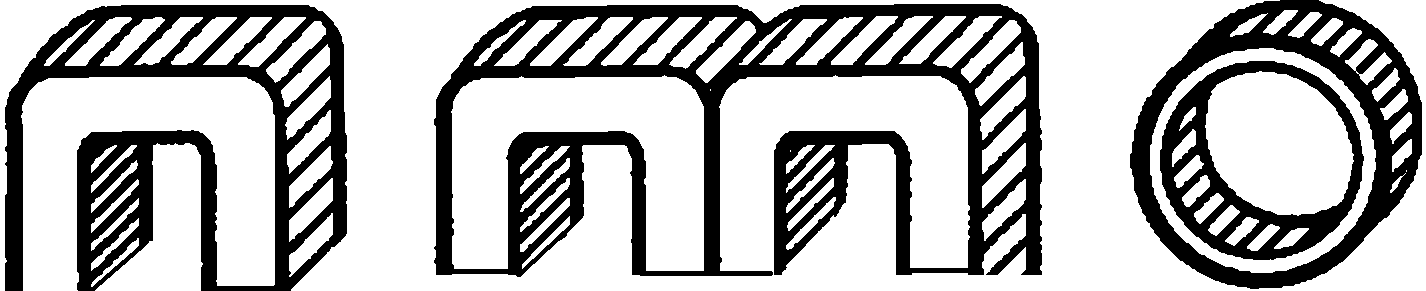

Ленточные разрезные магнитопроводы стержневого и броневого типов состоят из отдельных частей подковообразной формы
Кроме обмоток и магнитопровода трансформаторы имеют кожух, клеммную колодку и крепежные элементы.
Металлический кожух соединяют с магнитопроводом и заземляют – необходимое условие техники безопасности.
Высоковольтные трансформаторы делают масляными. Это увеличивает электрическую прочность изоляции обмоток и способствует лучшему охлаждению трансформатора.

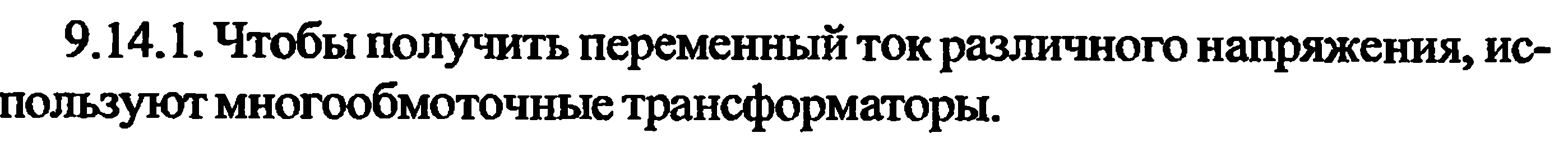

Многообмоточные трансформаторы
