3.6.4.4. Показатели качества передачи речи

Правый нижний блок на рисунке 3.93 назван "Характеристики передачи". Качество передачи речи определяется именно этими характеристиками. Строго говоря, качество речи при телефонной связи оценивается множеством показателей [85, 86, 249]. Влияние характеристик передачи на качество речи – весьма сложный процесс [250]. Эти вопросы в МСЭ обсуждаются специалистами ИК-12, которые выпускают рекомендации серии "P".

В этом параграфе мы ограничимся теми аспектами качества передачи речи, которые важны с точки зрения планирования местных сетей. Речь идет о распределении затухания. В настоящее время затухание нормируется на частоте 1000 Гц. В старых РД приведены нормы, определенные на частоте 800 Гц. Приведенные ниже варианты распределения затухания приняты для классической телефонии. Вопросы качества передачи речи для технологии "коммутация пакетов" будут рассматриваться в четвертой главе монографии.

Таблица 3.7, приведенная в параграфе 3.2.5.4, свидетельствует, что требования абонентов к качеству передачи речи возрастают. Это подтверждается и новыми нормами, установленными Администрацией связи России [247].

Использование систем передачи для построения местных транспортных сетей позволяет существенно уменьшить затухание между коммутационными станциями. В частности, для устойчивой работы цифрового тракта обмена информацией целесообразно устанавливать остаточное затухание 7 дБ [7]. Эта величина не зависит от численности коммутационных станций в организованном цифровом тракте. Для соединений, которые устанавливаются в цифровой телефонной сети, затухание между терминалами (A₀) будет определяться следующей суммой:

A₀ = 7 + 2 A_SN. (3.11)

В формуле (3.11) величина A_SN – допустимое затухание в сети абонентского доступа. Цифровизация ГТС и СТС подразумевает использование ЦСП в местных транспортных сетях. Это означает, что можно увеличить допустимое затухание в сети абонентского доступа. Ранее для этого фрагмента ГТС и СТС устанавливались величины остаточного затухания в 4,5 дБ, а при использовании кабеля с диаметром жил 0,32 мм – 3,5 дБ. Для цифровой телефонной сети допускается затухание АЛ до 6 дБ. На рисунке 3.96 иллюстрируются три варианта распределения затухания в местных телефонных сетях.

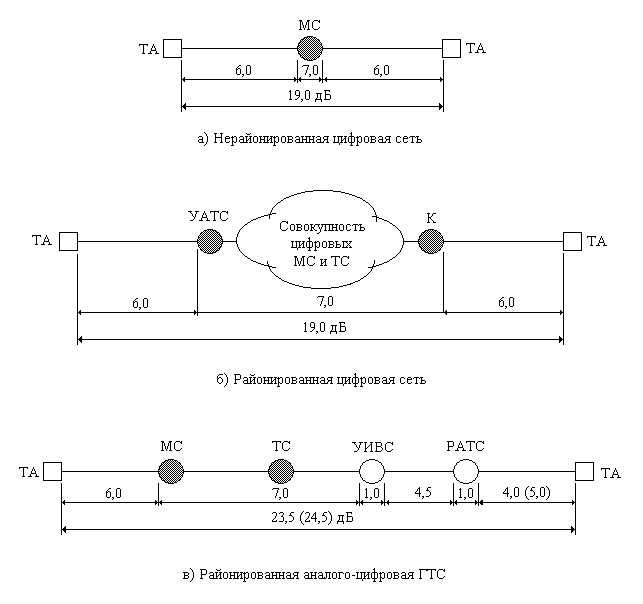

Примеры распределения затухания в местных телефонных сетях

Рисунок 3.96

Вариант (а) типичен для небольших городов, телефонная сеть которых состоит из одной цифровой МС. Суммарное затухание не превышает 19 дБ. Эта величина, вполне приемлемая для абонентов, превышает затухание, которое характерно для аналоговой сети такой структуры. Для подобных сетей ранее были установлены такие нормы [146]:

• затухание АЛ – не более 4,5 дБ (или 3,5 дБ при использовании кабелей с диаметром жил 0,32 мм);

• затухание коммутационного оборудования – не более 1,0 дБ.

Это означает, что максимальное затухание между терминалами составляет 10 дБ. Правда, в большинстве ГТС и СТС переход к цифровой технике передачи и коммутации обеспечивает снижение затухания между терминалами при правильном планировании телефонной и транспортной сетей.

Вариант (б) относится к цифровой районированной сети. Затухание в 7 дБ относится ко всему коммутируемому цифровому тракту. В данном случае эта величина относится к участку сети между цифровым оборудованием УАТС и концентратора. Тогда норма в 6 дБ приходится на двухпроводную цепь, используемую для подключения терминалов в АК концентратора и УАТС соответственно. Суммарное затухание между терминалами также не превышает 19 дБ.

Вариант (в) иллюстрирует распределение затухания в смешанной сети, в которой используется аналоговое и цифровое коммутационное оборудование. В зависимости от типа абонентского кабеля затухание между аналоговой РАТС и ТА может составлять 4,0 и 5,0 дБ. Затухание, вносимое аналоговым коммутационным оборудованием (в данном случае – УИВС и РАТС), составляет 1,0 дБ. Допустимое затухание СЛ между УИВС и РАТС равно 4,5 дБ. Это означает, что суммарное затухание между терминалами может достигать 24,5 дБ.

Качество передачи речи можно рассматривать, используя математические категории "необходимо и достаточно". Понятно, что соблюдение норм по затуханию следует считать необходимым условием. Чтобы произнести слово "достаточно" придется описать весьма внушительный ряд других характеристик. Фундаментальной работой в этой области можно считать монографию [86].

3.6.5. Etc.

В этой главе, по ряду причин, не рассмотрен ряд вопросов развития телефонных сетей. Название параграфа 3.6.5 свидетельствует о том, что в нем мы поговорим о тех аспектах эволюции ТФОП, которые не нашли отражения в тексте третьей главы. Конечно, речь пойдет лишь о некоторой части проблем, возникающих в процессе эволюции телефонии. Включение этого параграфа в состав третьей главы объясняется знакомством с практикой разработки рекомендаций МСЭ. Если остается "белое пятно", то в тексте рекомендации формулируется проблема и приводится стандартный текст: "for further study" – для дальнейшего изучения.

После того, как телефонная сеть спроектирована и построена, начинается процесс ее эксплуатации. Часть соответствующих задач необходимо решать на этапе проектирования сети. Кроме того, эксплуатационные требования необходимо учитывать при разработке аппаратно-программных средств коммутации и передачи. Технологии эксплуатации постоянно совершенствуются [8, 48, 251]. Изложение ряда основных положений, которые определяют принципы технической эксплуатации инфокоммуникационных сетей, можно найти в рекомендациях МСЭ серии M.

Несомненно, важный вопрос развития телефонных сетей – совершенствование системы сигнализации. Она, по образному выражению одного из специалистов, подобна нервной системе в живом организме. Материалы по основным вопросам развития систем сигнализации можно найти в [238, 252]. В цифровой телефонной сети возникает также ряд новых проблем, которые не были свойственны аналоговой ТФОП. Одна из таких проблем – синхронизация. Информацию можно найти в [45, 253, 254]. Кроме того, в 1995 году Администрация связи России выпустила руководящий технический материал (РТМ), посвященный организации системы тактовой синхронизации.

Можно перечислить еще ряд направлений развития ГТС и СТС, которые не были рассмотрены в этой главе: принципы маршрутизации, введение системы повременной оплаты местных соединений и другие. Соответствующую информацию можно найти в монографиях и журналах, которые прямо или косвенно связаны с вопросами развития инфокоммуникационных систем. Иногда интересные сведения попадаются и в Internet.

В заключение мне бы хотелось остановиться на некоторых проблемах развития сетей абонентского доступа, которые не были рассмотрены в разделе 3.3. В первую очередь, следует отметить целесообразность тщательного анализа принципов такого развития сетей абонентского доступа, которые учитывают специфику клиентской базы. В частности, в [255] анализируются технологии широкополосного доступа, которые будут оптимальны для группы пользователей, обычно обозначаемых аббревиатурой SOHO. Это сокращение используется для указания на малочисленные группы абонентов, которые работают в организациях, относящихся к мелкому бизнесу, или дома. Принципы развития сетей абонентского доступа будут, по всей видимости, существенно диверсифицироваться в зависимости от вида клиентской базы.

Важная функция сети абонентского доступа – поддержка систем охранной и пожарной сигнализации [256]. В Европе спрос на услуги охраны жилищ колеблется в широких пределах даже среди стран с идентичным уровнем развития. На рисунке 3.97 показаны статистические данные для 1996 года, характеризующие долю жилищ, которые оборудованы системой охранной сигнализации.

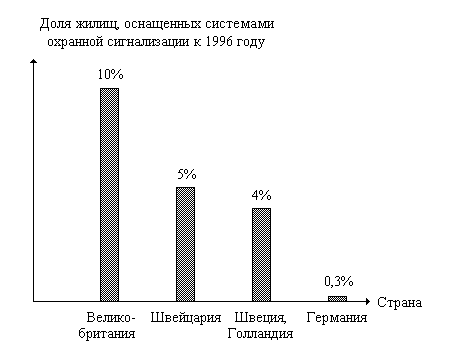

Распространенность систем охранной сигнализации в Европе

Рисунок 3.97

В России установка системы охранной сигнализации пользуется спросом. Косвенно это подтверждается тем, что в некоторых городских районах абоненты квартирного сектора ждут очереди на установку охранного оборудования. Причины, заставляющие россиян обращаться в управление вневедомственной охраны для установки оборудования охраны жилищ, не нуждаются в комментариях.

Можно назвать и другие актуальные задачи развития сетей абонентского доступа, которые не вошли в состав раздела 3.3. Часть этих задач касается перехода к NGN. Соответствующие вопросы – с точки зрения принципов дальнейшей модернизации инфокоммуникационной системы – будут анализироваться в четвертой главе монографии.
