В первом приближении оцениваем скорость скольжения:
S= 4,3 ω3 u∙ 3T3∙10-3, м/с; (2.1.1.1)
S= 4,3 10-3 6,77 15∙ 31066,7= 4,46 м/с;
По рекомендации параграфа 2 и табл. 2.10 [1, стр. 27] назначаем материал колеса БрАЖ9-4 при Т= 200 МПа; В= 400 МПа; Червяк – Сталь 40Х ГОСТ 4543-71, закалка до 54 HRC, витки шлифовать и полировать.
2.1.2 Допускаемые напряжения
Выбранная бронза относится к материалам II группы.
Допускаемые контактные напряжения:
(2.1.2.1)
где - допускаемое напряжение при числе циклов перемены напряжений 107 для червяков при твердости >HRC45.
Допускаемое напряжение изгиба:
(2.1.2.2)
2.1.3 Межосевое расстояние передачи
Определяем межосевое расстояние по формуле:
, м (2.1.3.1)
Округляем по стандартному ряду по СТ СЭВ 229-75 и принимаем аW= 200 мм. [1, стр. 28]
2.1.4 Подбор основных параметров передачи
Число витков червяка зависит от передаточного отношения.
По рекомендациям [1, стр. 28] при 14<u<30 число витков червяка z1=2.
Число зубьев колеса z2=z1∙u=2∙15=30.
Предварительные значения:
- модуля передачи
, мм (2.1.4.1)
,
ближайшее стандартное значение [1, стр. 29] m=10 мм.
Коэффициент диаметра червяка:
(2.1.4.2)
Минимальное значение
Принимаем q=10 [1, стр. 29].
Коэффициент смещения инструмента:
(2.1.4.3)
Фактическое передаточное число:
Отклонения от заданного значения нет.
2.1.5 Геометрические размеры червяка и колеса
Делительный диаметр червяка:
Диаметр вершин витков:
Диаметр впадин:
Длина нарезанной части, учитывая, что витки шлифуют:
Окончательно примем
Рис. 1.2.5.1 Геометрические размеры червяка.
Делительный диаметр колеса:
Диаметр окружности вершин зубьев:
Диаметр колеса наибольший:
Ширина венца колеса:
Рис. 1.2.5.2 Геометрические размеры колеса
2.1.6 Проверочный расчет передачи на прочность
Для z1=2 и q=10 угол подъема линии витка γ=11°19’ [1, стр. 30]
Угловая скорость червяка: ω1=101,53 с-1.
Окружная скорость на червяке: v1=0,5∙ ω1∙d1 (1.2.6.1)
v1=0,5∙ 101,53∙0,080=4,06 м/с.
Рис. 2.1.6 К расчету передачи на контактную выносливость.
Скорость скольжения
Уточняем допускаемое контактное напряжение по формуле 2.1.2.1:
Окружная скорость на колесе: v2=0,5∙ ω2∙d2 (1.2.6.2)
v2=0,5∙ 6,77∙0,300=1,02 м/с.
При v2<3 м/с коэффициент нагрузки К=1. [1, стр. 30]
Расчетное контактное напряжение:
(1.2.6.3)
,
что менее допустимого
2.1.7 К.П.Д. Передачи
, (1.2.7.1)
где ρ’ – приведенный угол трения.
ρ’=1°40’ [1, стр. 30]
2.1.8 Силы в зацеплении
Окружная сила на колесе и осевая сила на червяке
Окружная сила на червяке и осевая сила на колесе
Радиальная сила

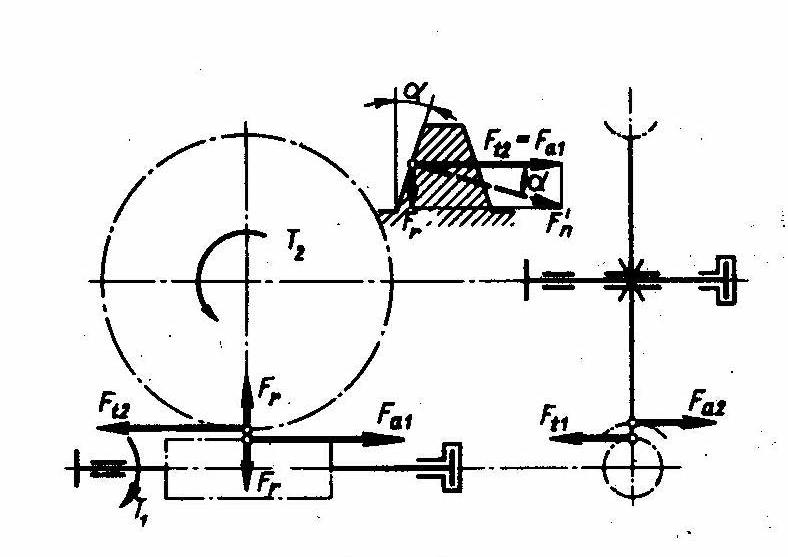

Рис. 1.2.8.1 Силы в зацеплении червячной передачи
2.1.9 Проверка зубьев колеса по напряжениям изгиба
Z2= Z2/cos3= 30/cos31119’= 31,8 – эквивалентное число зубьев колеса
YF= 1,51 –коэффициент формы зуба [1, стр. 31]
Окружная скорость на колесе v2=1,02 м/с.
Тогда коэффициент нагрузки К=1 [1, стр. 30]
Расчетное напряжение изгиба:
(1.2.9.1)
Условие 1.2.9.1 соблюдается.
Сводная таблица основных параметров редуктора
Таблица 1.2
Параметры |
Значение параметров |
Параметры |
Значение параметров |
Мощность на: ведущем валу ведомом валу |
P1= 9,12 кВт P2= 7,22 кВт |
Модуль зацепления |
m = 10 |
Передаточное отношение |
uчп= 15 |
Диаметры делительных окружностей: червяка колеса |
d1= 100 мм d2= 300 мм |
Угловая скорость вала: входного выходного |
n1= 970 мин-1 n2= 64,7 мин-1 |
Ширина зубчатого венца колеса |
b2= 92 мм |
Межосевое расстояние |
а= 200 мм |
Длина нарезанной части червяка |
b1= 122 мм |
Число зубьев (заходов): червяка колеса |
Z1 = 2 Z2 = 30
|
Силы, действующие в зацеплении: окружная радиальная осевая |
Ft2= Fa1= 7111,3H Fr1= Fr2= 1638,5H Fa2= Ft1= 2588,5H |
Угол подъёма винтовой линии |
λ= 11019’ |
|
|
