Вопросы для самопроверки
-
Назовите основные этапы расчета металлоконструкций на прочность.
-
Что такое расчетная схема? Поясните на примере.
-
Какие нагрузки воспринимают балка, рама и ферма?
-
Приведите характерные виды расчетных схем. Поясните их отличие.
-
Отличие пластины от оболочки. Приведите пример использования оболочек.
-
Приведите пример комбинированной расчетной схемы.
-
Какие требования предъявляют к расчетным схемам?
-
Дайте определение простого и сложного шарнира. Приведите пример.
-
Как определить общее число степеней свободы системы?
-
Приведите три случая, которые могут иметь место при расчете степеней свободы системы. Поясните на примере.
Лекция 3
6 Основная терминология и классификация ферм. Применение расчетной схемы фермы
Классическая теория расчета ферм базируется на следующих допущениях:
1. Геометрические оси всех стержней идеально прямые;
2. В узлах геометрические оси стержней сходятся в одной точке;
3. Во все узлы установлены идеальные шарниры, то есть шарниры без трения;
4. Нагрузки приложены только в узлах в виде сосредоточенных сил;
В реальных фермах эти допущения, как правило, не выполняются, что вносит ошибку в расчет. Но эти ошибки несущественны и не учитываются, так как идут в запас надежности.
Ферма – это стержневая система, геометрическая неизменяемость которой обеспечена при шарнирном соединении концов стержней.
Рисунок 11 – Пример расчетной схемы фермы
Типы стержней фермы на рисунке 11:
1 Стержни образующие верхние и нижние границы фермы получили название поясные (1,2,3,4 – стержни верхнего пояса, 5,6,7,8 – стержни нижнего пояса);
2 Наклонные стержни, соединяющие верхний и нижний пояса называются раскосы (9,10,11,12 – раскосы);
3 Вертикальные стержни, соединяющие верхний и нижний пояса получили название стойки (13,14,15,16,17 – стойки).
Участки поясов между соседними узлами получили название панели (A, B, C, D – панели).
Узлы – места соединения концов стержней.
Совокупность стержней, соединяющих верхний и нижний пояса, получили название решетка (раскосые стойки в целом образуют решетку).
Фермы классифицируют по нескольким признакам:
1 По способу размещения опор:
а) Балочные фермы, у которых расстояние между опорами L значительно больше высоты hф фермы (рис. 12);
Рисунок 12 – Балочная ферма
б) Консольные фермы, у которых расстояние между опорами L значительно меньше высоты hф фермы (рис. 13);
Рисунок 13 – Консольная ферма
2 По типу решетки:
а) С треугольной решеткой, когда раскосы в соседних панелях наклонены в разные стороны (рис. 12).
б) С раскосой решеткой, когда раскосы в соседних панелях наклонены в одну сторону (рис 13).

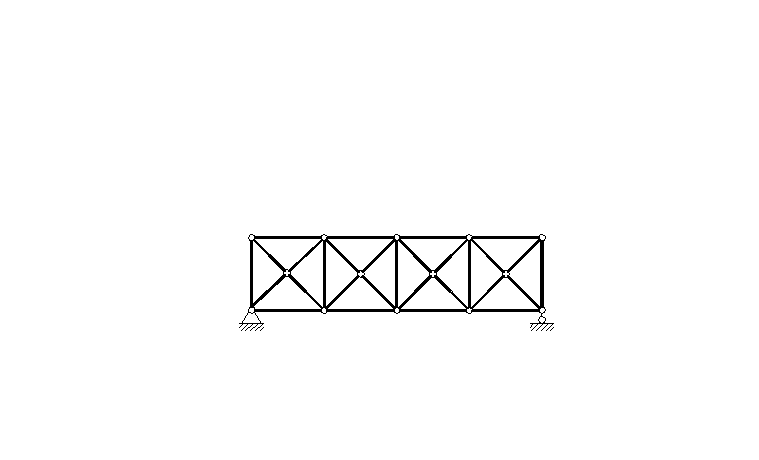

в) С крестовой решеткой
Рисунок 14 – Ферма с крестовой решеткой
г) С V-образной решеткой
Рисунок 15 – Ферма с V-образной решеткой
д) С дополнительной решеткой
Рисунок 15 – Ферма с дополнительной решеткой
Дополнительную решетку еще называют шпренгель, а ферму с дополнительными решетками называют шпренгельными.
3 По очертанию поясов:
а) С параллельными поясами;
б) С ломаными поясами
г) С прямыми не параллельными поясами
