Пресс псв
Формующий малогабаритный пресс ПСВ предназначен для спрессовывания высушенной пороховой таблетки, поступающей из сушилки, в монолит и передачи его в пресс-инструмент для формирования порохового шнура, который разрезается на шашки-заготовки для изготовления зарядов. Пресс используется на малогабаритных блоках формования при отработке новых баллиститных составов, а также в исследовательских целях.
Пресс (рисунки 46, 47) состоит из заднего корпуса 8 и переднего корпуса – корпуса шнека 4.
Привод пресса состоит из электродвигателя постоянного тока и понижающего редуктора. Ведущий вал редуктора передает вращение на винт пресса при помощи пары конических шестерен, ведомая шестерня 11 которой устанавливается на хвостовике винта 2. Винт пресса 2 обогревается установкой узла обогрева 13. Корпус шнека также имеет рубашку обогрева. В корпусе подшипников 5 и корпусе 8 устанавливаются два радиальных шарикоподшипника разных серий, а на упорной втулке 6 устанавливается упорный шарикоподшипник 7.
Корпус 8 соединен с корпусом подшипника 5 болтами. Корпус подшипника 5 соединен с корпусом шнека 4 также болтами. В задней части корпуса шнека профрезеровано загрузочное окно, в которое устанавливается бункер 3. Винт пресса 2 точеный двухзаходный цилиндрический, с разной глубиной нарезки. В задней части вал винта имеет диаметр 45 мм, в передней части – диаметр 65 мм при диаметре винта 80 мм. Винт помещается в цилиндрическую бронзовую втулку с прямоугольными рифами. Винт заканчивается головкой. Пресс-инструмент присоединяется к корпусу винта при помощи хомута 1. Пресс размещается на плите, установленной на бетонном фундаменте. Подготовленный к работе пресс после монтажа и обкатки на негорючей массе запускается в работу.
Пороховая таблетка, высушенная в сушилке до влажности 0,3…0,8 %, подается в бункер пресса 3, из бункера таблетка захватывается ребордами глубокой нарезки винта и перемещается вдоль оси пресса к пресс-инструменту. Напорность цилиндрического винта пресса создается за счет изменения межвиткового объема (глубокой нарезки – диаметром до 45 мм и мелкой – диаметром до 65 мм). Спрессовывание таблетки происходит за счет резкого изменения (уменьшения) межвиткового пространства. Винт развивает давление до 600 кг/см2.
Для поддержания пороха в пластическом текучем состоянии винт и втулка пресса охлаждаются водой, поддерживая температуру пороха от 60 до 90 °С, что находится выше температуры стеклования баллиститных порохов (60 °С), при которой они переходят в хрупкое состояние, исключающее возможность формования пороховых шнуров.
Спрессованная винтом в монолит пороховая масса заполняет пресс-инструмент, в котором формируется пороховой шнур, поперечное сечение которого соответствует требованиям чертежа по размерам. При выходе шнур режется на заготовки длиной в пределах требований чертежа на заряд.
Рифленая бронзовая втулка предотвращает проворот пороховой массы по окружности. Пресс устанавливается в мощной бетонной кабине в бетонном бронедворике, т.к. операция прессования является пожаро-взрывоопасной.
1 – хомут шнека; 2 – винт; 3 – бункер; 4 – корпус шнека; 5 – корпус подшипника; 6 – втулка упорная; 7 – подшипник упорный; 8 – корпус; 9 – подшипник; 10 – кольцо;
11 – шестерня; 12 – грундбукса; 13 – узел обогрева
Рисунок 46 – Пресс ПСВ

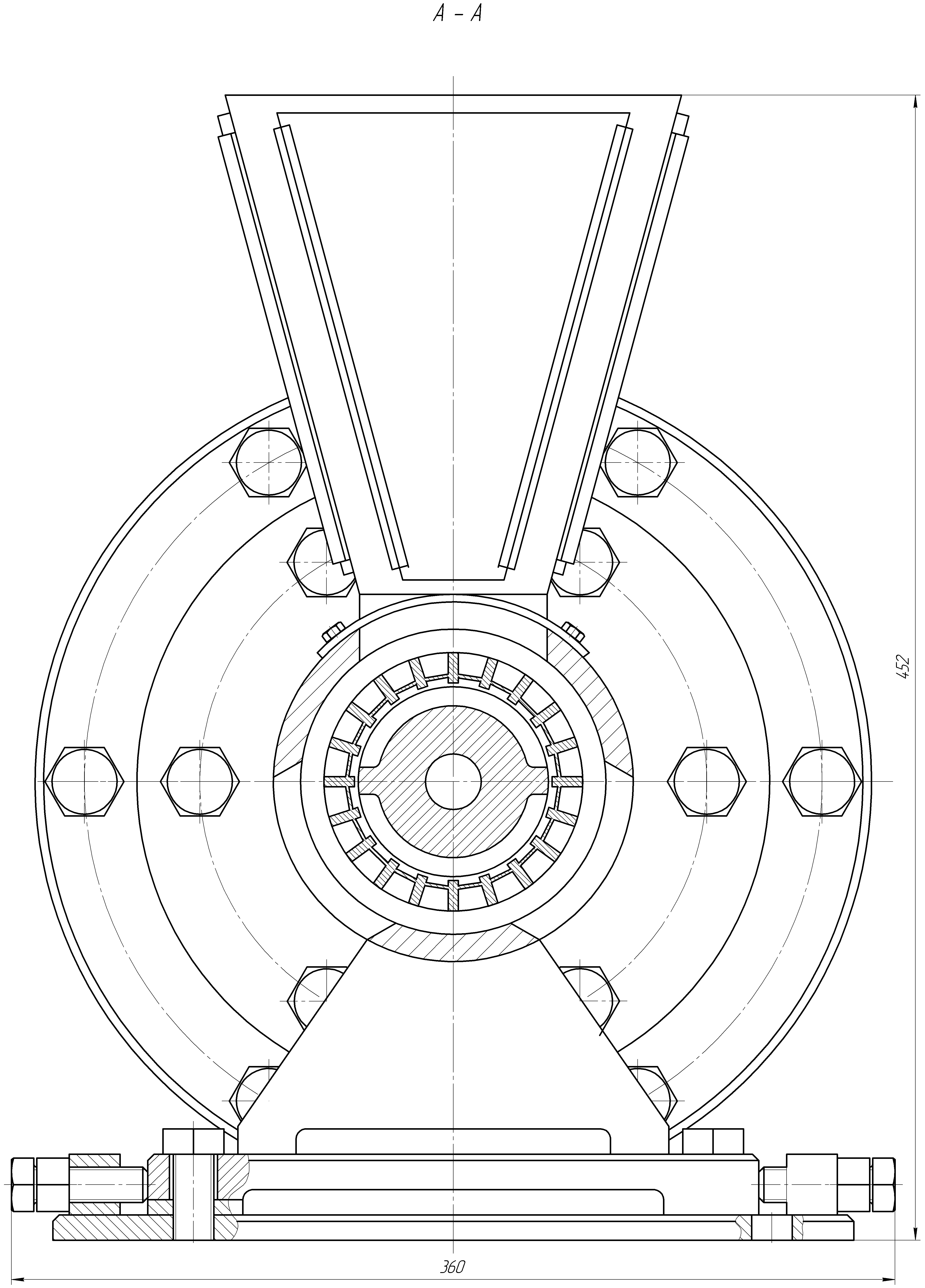

Рисунок 47 – Пресс ПСВ (разрез А–А)
