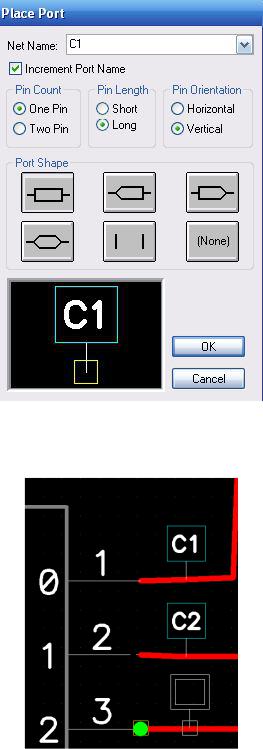

При написании названия, надо использовать английскую раскладку. Флажок Increment Port Name служит для того, чтобы при размеще-
нии портов автоматически менялось название на следующие:
Для размещения порта нажимаем непосредственно на провод.
182
Варианты заданий к лабораторной работе №4
Вариант 1
Задание
Построить в редакторе P-CAD Schematic приведенную на рисунке принципиальную схему устройства, воспользовавшись элементами библиотеки TGTU.lib. Дополнить схему цепью питания цифровых элементов.
183
Вопросы к работе

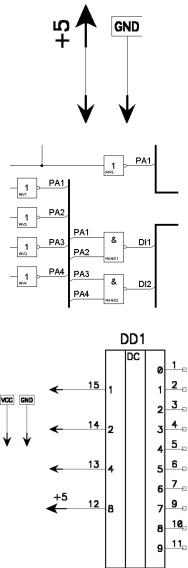

1. Корректно ли заданы цепи «земля» и «питание» с использованием стандартных (SLIB.LIB) компонент?
2. Какой схемотехнический принцип нарушается в данном примере?
3. Сколько электрических цепей включает данная схема?
Вариант 2
Задание
Построить в редакторе P-CAD Schematic приведенную на рисунке принципиальную схему устройства, воспользовавшись элементами библиотеки TGTU.lib. Дополнить схему цепью питания цифровых элементов.
184
185
Вопросы к работе

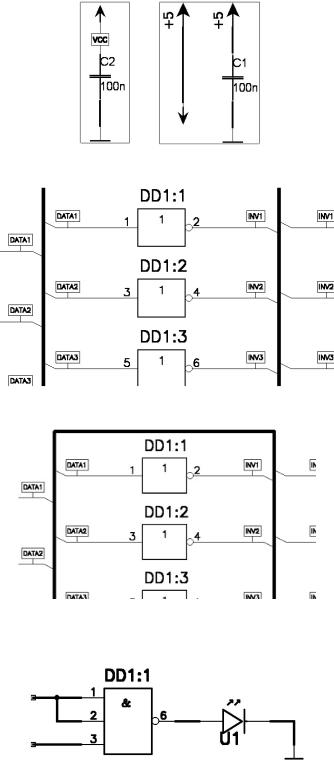

1. Эквивалентны ли цепи «питание», заданные двумя приведенными здесь способами?
2. Эквивалентны ли схемы a, б?
а
б
3. Сколько электрических цепей включает данная схема? Какие это цепи?
186
Вариант 3
Задание
Построить в редакторе P-CAD Schematic приведенную на рисунке принципиальную схему устройства, воспользовавшись элементами библиотеки TGTU.lib. Дополнить схему цепью питания цифровых элементов.
187
Вопросы к работе

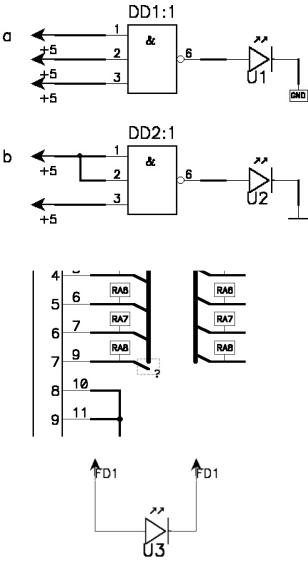

1. Эквивалентны ли схемы a, б?
2. Чем обусловлена данная ситуация и повлияет ли она на связи между компонентами?
3. Сколько контактных площадок будет иметь ПП для такой схемы?
Вариант 4
Задание

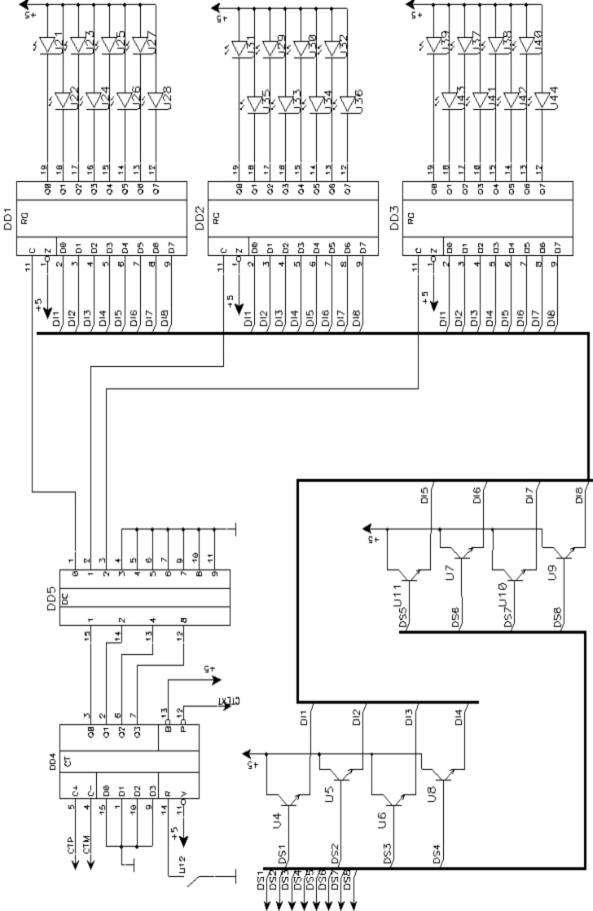

Построить в редакторе P-CAD Schematic приведенную на рисунке принципиальную схему устройства, воспользовавшись элементами библиотеки TGTU.lib. Дополнить схему цепью питания цифровых элементов.
188
189
Вопросы к работе
1. Корректна ли данная схема?
2.Сколько электрических цепей включает данная схема? Какие это
цепи?
3.Сколько электрических цепей включает данная схема?
Вариант 5
Задание

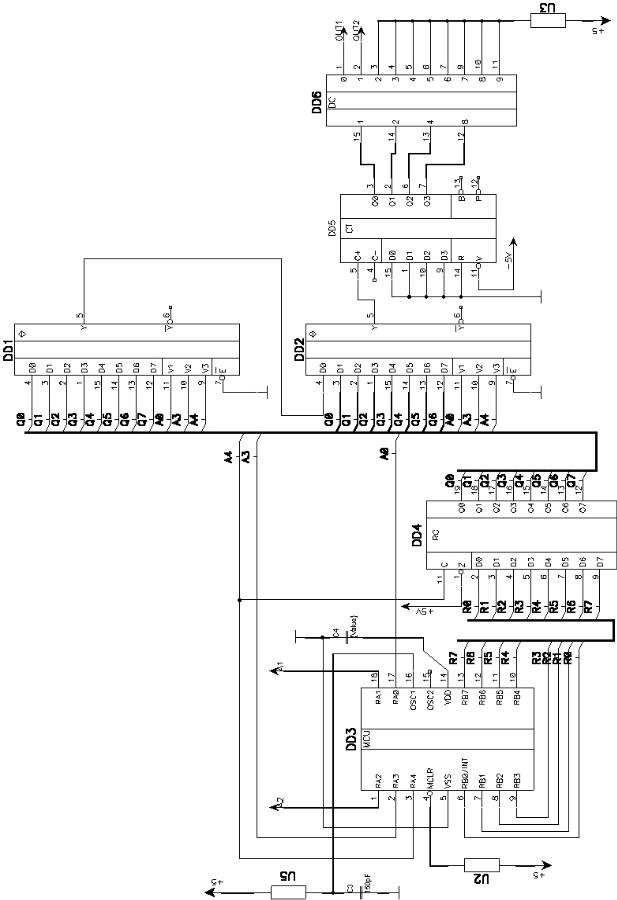

Построить в редакторе P-CAD Schematic приведенную на рисунке принципиальную схему устройства, воспользовавшись элементами библиотеки TGTU.lib. Дополнить схему цепью питания цифровых элементов.
190
