Avtomatizacija_proekt._i_tekhn._pechatnykh_plat
.pdf![](/html/1393/253/html_uYp_lvxvNc.VcHB/htmlconvd-Et4etI121x1.jpg)
121
Вопросы к работе
1.В чем заключается принципиальное отличие в отображении контактных площадок (pad) и переходных отверстий (via) в P-CAD PCB?
2.Какие элементы должны обязательно присутствовать на готовом чертеже печатной платы?
3.Какое программное средство может использоваться совместно с P-CAD для трассировки печатных плат и какие дополнительные возможности оно предоставляет?
Вариант 3
Задание
Ознакомиться с пакетом P-CAD. Воспроизвести последовательность действий для получения монтажа МПП на основе принципиальной схемы.
Исходная схема:
Размещенные в P-CAD 2006 компоненты:
![](/html/1393/253/html_uYp_lvxvNc.VcHB/htmlconvd-Et4etI122x1.jpg)
122
Вопросы к работе
1.В каком из четырех рассмотренных слоев печатной платы (P-CAD PCB) размещаются узоры элементов и подписи к ним?
2.Что обозначает маркировка элемента DD1:3 и какой марке радиодетали соответствует этот элемент, изображенный на принципиальной схеме
(рис. 2)?
3.В чем заключается принципиальное отличие в отображении контактных площадок (pad) и переходных отверстий (via) в P-CAD PCB?

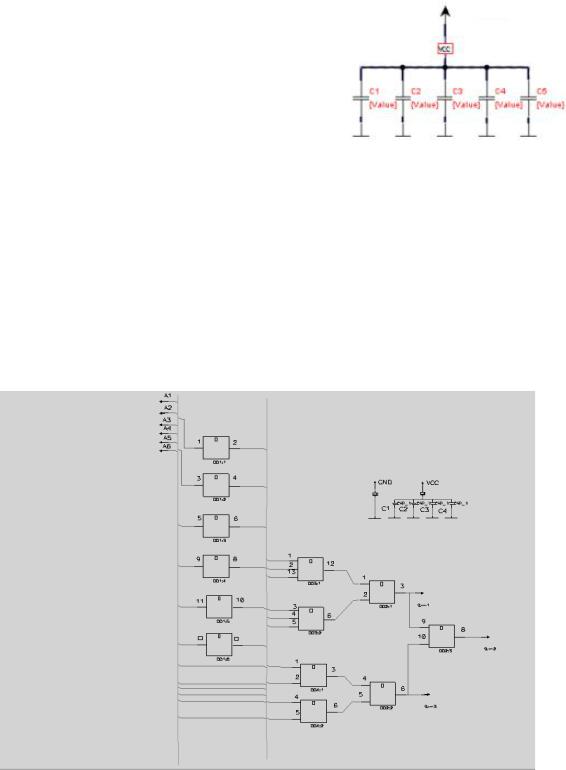

Вариант 4
Задание
Ознакомиться с пакетом P-CAD. Воспроизвести последовательность действий для получения монтажа МПП на основе принципиальной схемы.
Исходная схема:
Размещенные в P-CAD 2006 компоненты:
![](/html/1393/253/html_uYp_lvxvNc.VcHB/htmlconvd-Et4etI123x1.jpg)
123
Вопросы к работе
1.Как преобразуется цепь питания (в терминах принципиальной электрической схемы), если убрать из нее сглаживающие емкости C1-C6?
2.Какие элементы должны обязательно присутствовать на готовом чертеже печатной платы?
3.Что обозначает маркировка элемента DD1:3 и какой марке радиодетали соответствует этот элемент, изображенный на принципиальной схеме?

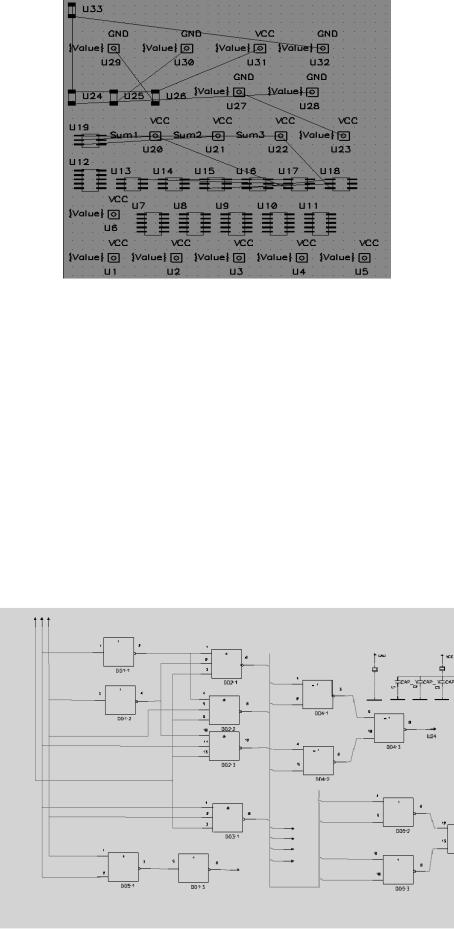

Вариант 5
Задание
Ознакомиться с пакетом P-CAD . Воспроизвести последовательность действий для получения монтажа МПП на основе принципиальной схемы.
Исходная схема:
Размещенные в P-CAD 2006 компоненты:
![](/html/1393/253/html_uYp_lvxvNc.VcHB/htmlconvd-Et4etI124x1.jpg)
124
Вопросы к работе
1.В каком из четырех рассмотренных слоев печатной платы (P-CAD PCB) размещаются узоры элементов и подписи к ним?
2.Какие линии может и какие не должна пересекать проложенная
Quick Route трасса?
3.Какие объекты включает в себя библиотечный элемент (компонент
втерминах P-CAD) и какие подсистемы используются для редактирования компонентов и библиотек в P-CAD?

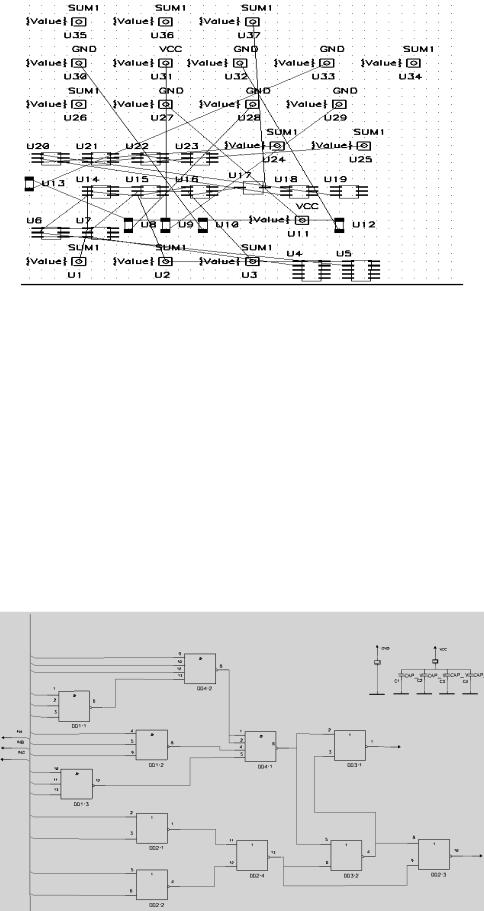

Вариант 6
Задание
Ознакомиться с пакетом P-CAD. Воспроизвести последовательность действий для получения монтажа МПП на основе принципиальной схемы.
Исходная схема:
![](/html/1393/253/html_uYp_lvxvNc.VcHB/htmlconvd-Et4etI125x1.jpg)
125
Размещенные в P-CAD 2006 компоненты:
Вопросы к работе
1.Какое программное средство может использоваться совместно с P-CAD для трассировки печатных плат и какие дополнительные возможности оно предоставляет?
2.Какие элементы должны обязательно присутствовать на готовом чертеже печатной платы?
3.Какие линии может и какие не должна пересекать проложенная
Quick Route трасса?

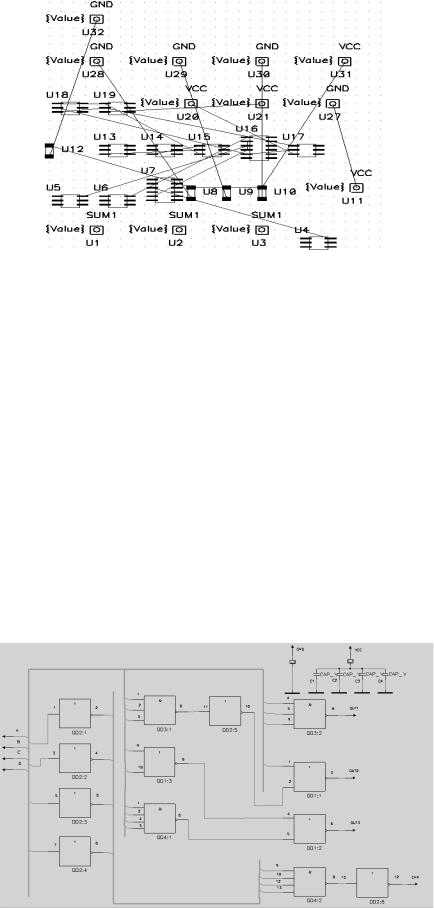

Вариант 7
Задание
Ознакомиться с пакетом P-CAD. Воспроизвести последовательность действий для получения монтажа МПП на основе принципиальной схемы.
Исходная схема:
![](/html/1393/253/html_uYp_lvxvNc.VcHB/htmlconvd-Et4etI126x1.jpg)
126
Размещенные в P-CAD 2006 компоненты:
Вопросы к работе
1.Определить по чертежу печатной платы в программе P-CAD PCB, к каким выводам элементов DD1-DD5 подводятся «земля» и «питание». Нумерация выводов элемента с параллельным их размещением (здесь – SOIC корпус) производится так: расположив элемент и увеличив изображение (клавиша «+» и курсор на элементе), определим первый вывод как верхний левый, последний же вывод окажется нижним правым.
2.Что обозначает маркировка элемента DD1:3 и какой марке радиодетали соответствует этот элемент, изображенный на принципиальной схеме?
3.Определить избыточность в реализации ( mi ) для приведенной в
описании схемы одноразрядного сумматора.

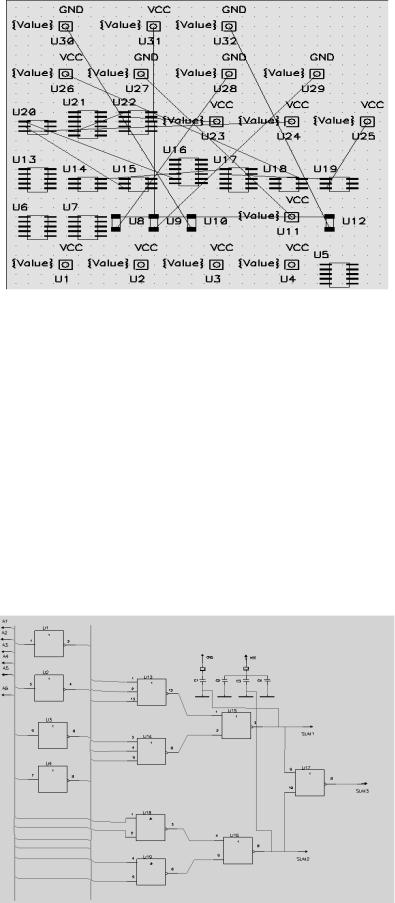

Вариант 8
Задание
Ознакомиться с пакетом P-CAD. Воспроизвести последовательность действий для получения монтажа МПП на основе принципиальной схемы.
Исходная схема:
![](/html/1393/253/html_uYp_lvxvNc.VcHB/htmlconvd-Et4etI127x1.jpg)
127
Размещенные в P-CAD 2006 компоненты:
Вопросы к работе
1.Какие объекты включает в себя библиотечный элемент (компонент
втерминах P-CAD) и какие подсистемы используются для редактирования компонентов и библиотек в P-CAD?
2.В чем заключается принципиальное отличие в отображении контактных площадок (pad) и переходных отверстий (via) в P-CAD PCB?
3.В каком из четырех рассмотренных слоев печатной платы (P-CAD PCB) размещаются узоры элементов и подписи к ним?

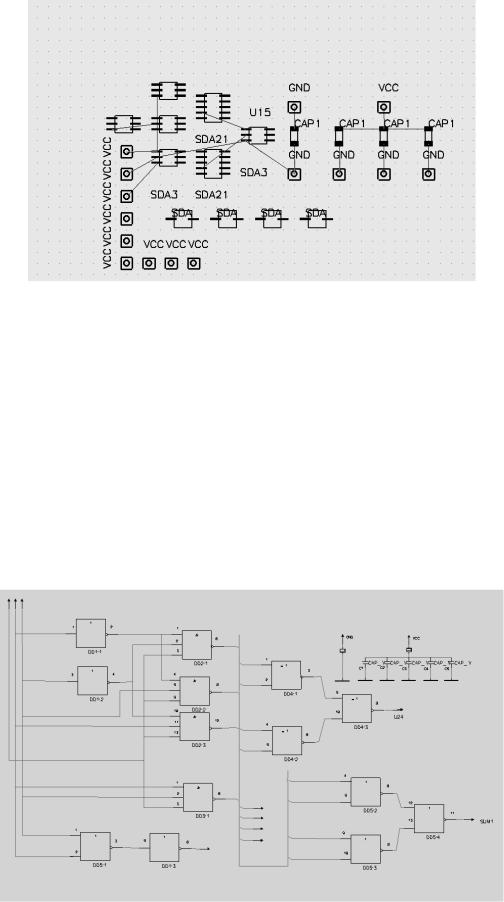

Вариант 9
Задание
Ознакомиться с пакетом P-CAD. Воспроизвести последовательность действий для получения монтажа МПП на основе принципиальной схемы.
Исходная схема:
![](/html/1393/253/html_uYp_lvxvNc.VcHB/htmlconvd-Et4etI128x1.jpg)
128
Размещенные в P-CAD 2006 компоненты:
Вопросы к работе
1. Определить избыточность в реализации ( mi ) для приведенной в описании схемы одноразрядного сумматора.
2.Какие элементы должны обязательно присутствовать на готовом чертеже печатной платы?
3.Какие линии может и какие не должна пересекать проложенная
Quick Route трасса?
Вариант 10
Задание
Ознакомиться с пакетом P-CAD. Воспроизвести последовательность действий для получения монтажа МПП на основе принципиальной схемы.
Исходная схема:
![](/html/1393/253/html_uYp_lvxvNc.VcHB/htmlconvd-Et4etI129x1.jpg)
129
Размещенные в P-CAD 2006 компоненты:
Вопросы к работе
1.Какие объекты включает в себя библиотечный элемент (компонент
втерминах P-CAD) и какие подсистемы используются для редактирования компонентов и библиотек в P-CAD?
2.Какие линии может и какие не должна пересекать проложенная
Quick Route трасса?
3.Что обозначает маркировка элемента DD1:3 и какой марке радиодетали соответствует этот элемент, изображенный на принципиальной схеме?
Лабораторная работа № 3
Создание библиотечных элементов в среде P-CAD v.2006
Любое устройство представлено в пакете P-CAD v.2006 в виде композиции библиотечных элементов, представляющих конкретное исполнение определенных радиодеталей, и системы связей между ними, образующих в конечном итоге цепи (nets). Для такого подхода необходимо наличие широкого спектра библиотечных элементов при разработке проекта. Одной из предпосылок, обеспечившей широкую популярность данной среды компьютерного проектирования, послужила заложенная в ее основе функциональная гибкость, которая позволяет, с одной стороны, использовать P-CAD для построения чертежей устройств с учетом принятых в соответствующем стандарте норм и правил. С другой стороны, проектировщик получает возможность создавать готовые проекты, не заботясь об их
![](/html/1393/253/html_uYp_lvxvNc.VcHB/htmlconvd-Et4etI130x1.jpg)
130
конкретном элементном составе, в который включаются модули, построенные непосредственно на этапе разработки. Для такой процедуры практически не требуется серьезного навыка работы в среде P-CAD 2006, однако некоторые типовые принципы операции необходимо все же усвоить. После этого процесс пополнения элементного базиса не вызовет затруднений и возможно потребует лишь обращения к справочному руководству.

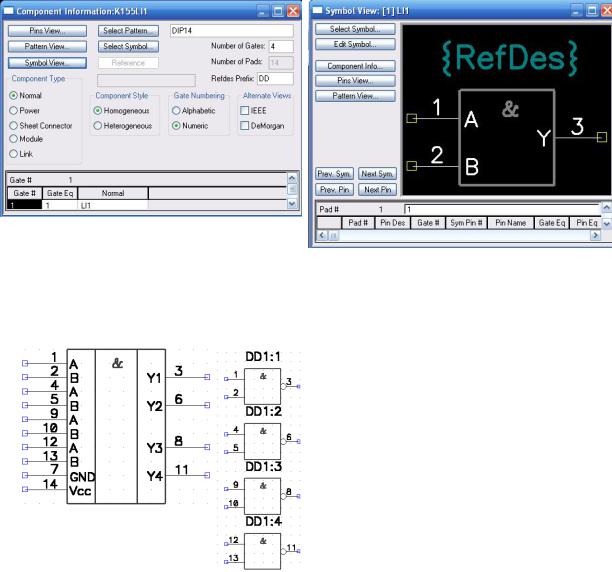

Рассмотрим типовой базовый элемент схемы проектируемого устройства. Элемент (part) представлен в трех состояниях: условное графическое изображение, шаблон (посадочная площадка с изображением выводов и дополнительным рисунком) и информация о связях шаблона с графическим изображением элемента, включающая дополнительные указания на электрический тип выводов, условное разбиение на ключи (gates) и т.д. Основное знакомство с представлением элементной базы P-CAD осуществляется в лаб. раб. № 1 на стадии знакомства с приложением P-CAD 2006 Library Executive (рис. 1).
Рис. 1. P-CAD Library Executive
На стадии разработки библиотечного элемента пользователю P-CAD необходимо решить вопрос о его представлении в виде графического символа в сочетании с вопросом установления соответствия между выводами
|
|
|
элемента. В конечном итоге, |
|||
|
|
|
определяющим |
фактором |
здесь |
|
|
|
|
являются требования, представ- |
|||
|
|
|
ленные к |
принципиальной схеме |
||
|
|
|
устройства. В качестве примера |
|||
|
|
|
можно |
представить |
элемент |
|
|
|
|
КР555ЛА3 (2И-НЕ) в виде набора |
|||
|
|
|
логических |
ключей и |
одного |
|
|
|
|
||||
а |
|
|
цифрового |
|
устройства |
|
|
б |
(радиодетали) на |
принципиальной |
|||
|
|
схеме (рис. 2).
