Оптическая схема теодолита омт – 30

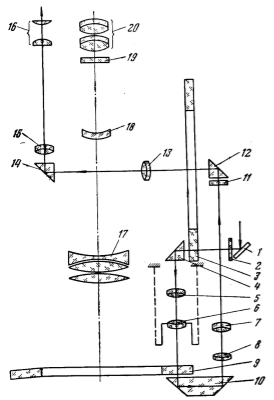

Рис. 24. Оптическая смеха теодолита ОМТ-30
Лучи света, отразившись от зеркала 1 и пройдя иллюминатор 2, освещают штрихи лимба 3. При помощи призмы 4 объективы 5 и 6 строят изображение штрихов вертикального круга в плоскости штрихов горизонтального лимба 9.
Объектив 7,8 с помощью призмы 10 строит изображение штрихов вертикального и горизонтального кругов на пластинке 11, на которой нанесены отсчетные шкалы, имеющие по 60 делений. Далее при помощи призм 12 и 14 объективы 13 и 15 передают изображения штрихов кругов и отсчетных шкал в поле зрения окуляра 16.
Зрительная труба прибора имеет внутреннюю фокусировку, осуществляемую кольцом 16 и состоит из трехлинзового объектива 17, фокусирующей линзы 18, сетки нитей 19 и окуляра 20.
Так же на зрительной трубе есть острие 17, для центрирования теодолита под точкой.[3]
Поверки теодолита
Уровень при алидаде горизонтального круга: ось уровня должна быть перпендикулярна к вертикальной оси вращения теодолита.
Для проверки уровень необходимо установить по направлению двух подъемных винтов треножника и вращением этих винтов в противоположные стороны привести пузырек в нуль пункт, затем повернуть алидаду на 180○. Если пузырек сместился не более чем на одно деление, то поверка считается выполненной, иначе делают юстировку.[11],[12]
Сетка зрительной трубы: горизонтальная нить сетки должна быть перпендикулярна к вертикальной оси вращения теодолита.
Закрепить теодолит на штативе и привести вертикальную ось в отвесное положение.
Выбрать какую-нибудь удобную для наведения точку и, вращая колонку наводящим винтом по азимуту, убедиться, что изображение точки не сходит с горизонтальной нити сетки.
Если же изображение сходит с нити сетки, надо снять колпачок, отпустить четыре крепежных винта окуляра и повернуть окуляр та, чтобы горизонтальная нить сетки расположилась горизонтально. Поверку повторить.
Наклон оси вращения зрительной трубы: ось вращения зрительной трубы(горизонтальная ось) должна быть перпендикулярна к вертикальной оси вращения теодолита.
Для определения наклона оси выбрать на стене точку, расположенную под углом 40-50○ к горизонту, навести на нее зрительную трубу и закрепить алидаду. Наклонить трубу вниз на 40-60○ и отметить на стене проекцию точки.
Повернуть теодолит на 180○, перевести трубу через зенит, снова навестись на верхнюю точку и перевести трубу вниз. Если изображение нижней точки сошло с перекрестием не более чем на две ширины биссектора сетки, то наклон оси вращения трубы допустим.
Устранение наклона достигается вращением эксцентриковой втулки лагеры горизонтальной оси с помощью юстировочных винтов.
Исправление, связанное с частичной разборкой инструмента, можно делать только в мастерских.
Коллимационная ошибка: визирная ось зрительной трубы должна быть перпендикулярна оси вращения трубы (горизонтальной оси).
Визируют зрительную трубу на удаленную цель и берут отсчет по лимбу горизонтального круга(КЛ) переводят трубу через зенит, открепляют алидаду и визируют на ту же цель при круге права(КП).
Величину коллимационной ошибку вычисляют по формуле:
С=КЛ-КП+-180○/2
Вычисление правильного отсчета:
Е=КЛ+КП+-180○/2
Установить на лимбе правильный отсчет, при этом центр сетки нитей сместиться на угол С.
Вращая горизонтальные юстировочные винты сетки нитей совмещают центр сетки с наблюдаемой целью при этом визирная ось будет перпендикулярна оси вращения зрительной трубы (горизонтальной оси).
