Зарядное устройство, генератор переменного тока
Выкрутите болты и снимите регулятор-выпрямитель. |
Регулятор-выпрямитель |
|
Установка производится в обратном порядке. |
||
|
Генератор переменного тока
Осмотр
Болты
Разъём генератора
Проверка проводится без снятия двигателя.
Снимите сидение (→2 2)
Разъедините разъём генератора 3P (черный). Измерьте сопротивление между жёлтыми проводами, идущими со стороны двигателя.
Нормальное значение: 0.1 - 1.0 Ом (при 20 )
Если измеренное сопротивление отличается - замените статор.
Проверьте замыкание жёлтых проводов, идущих Разъём генератора со стороны двигателя на массу. При замыкании замените статор.
Педаль Болт
Снятие
Снимите крышку ведущей звездочки. (→ 6-2) Снимите редуктор стартера. (→ 16-6)
Выкрутите болт и снимите педаль переключения передач.
14 – 9
Зарядное устройство, генератор переменного тока

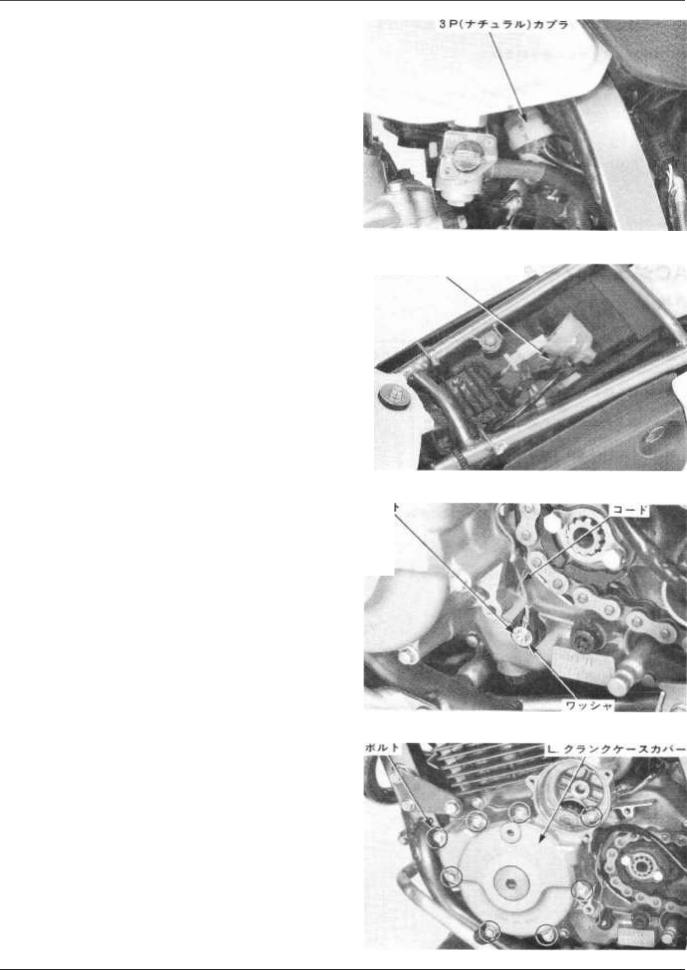

Снимите следующие детали: |
|
||
Разъём 3Р (прозрачный) |
|||
|
разъём датчика положения коленвала 3P |
||
|
|||
|
|||
|
(прозрачный) |
|
|
|
сидение (→2 2) |
|
|
Разъём 3Р (чёрный)
разъём генератора 3P (чёрный)
|
Гайка |
|
|
гайку |
|
Провод |
|
|
|
||
|
|
|
шайбу
провод датчика нейтрали
|
|
|
|
|
Шайба |
|
|
болты левой крышки |
|
|
|
|
|
|
|
Болты |
|
Левая крышка |
||
|
левую крышку картера |
|
||||
|
|
|
|
|
||
14 – 10
Зарядное устройство, генератор переменного тока
Снимите следующие детали: |
|
|
|
|
Штифты |
|
Прокладка |
||
|
|
|
||
прокладку |
|
|
|
|
|
|
|
||
|
штифты |
|
|
|
болты с внутренним шестигранником
разъем датчика положения коленвала
датчик положения коленвала
болт с внутренним шестигранником
зажим
уплотнительную втулку
Болты |
Разъём |
Датчик положения коленвала
Втулка |
Болт |
|
Зажим
болты статора
статор
Статор |
Болт |
|
14 – 11
Зарядное устройство, генератор переменного тока

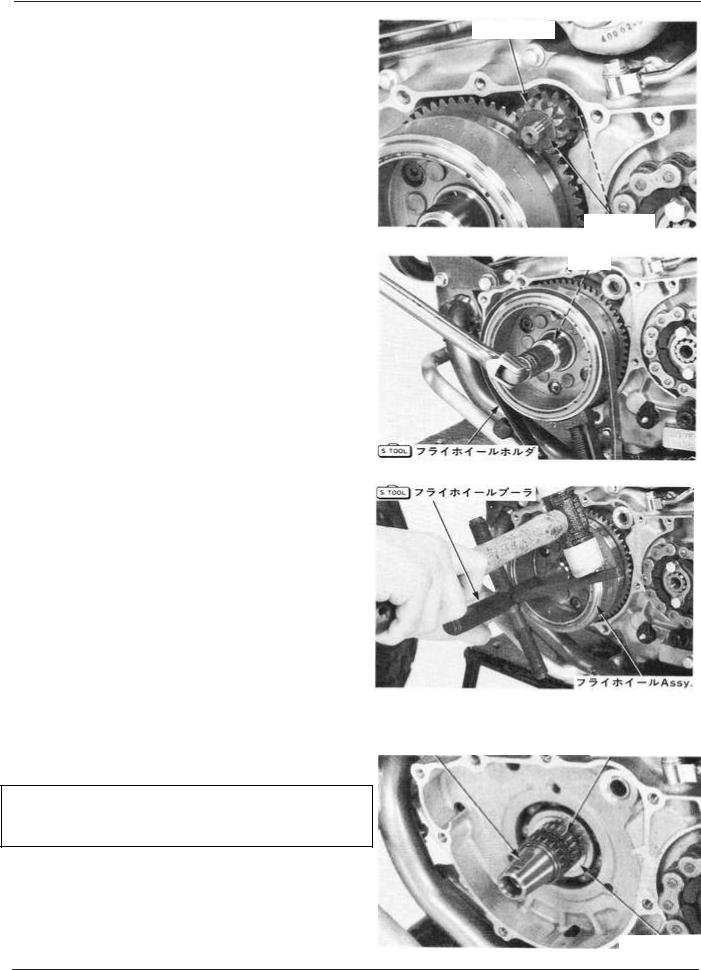

Снимите следующие детали:
шестерню статора
шайбы
Снимите следующие детали:болт ротора
Фиксатор ротора |
07725 0040000 |
Шестерня
Шайбы
Болт
|
|
Фиксатор ротора |
|
|
|
|
|
ротор в сборе |
|
Съёмник ротора |
|
07733 0020001 |
|||
Съёмник ротора |
|||
|
|
|
Ротор в сборе |
|
шпонку |
Шпонка |
Игольчатый подшипник |
||
|
||||
Будьте осторожны, не повредите вал и паз, при извлечении шпонки. Не потеряйте шпонку после извлечения.
игольчатый подшипник
шайбу
Шайба
14 – 12
