Заднее колесо, подвеска
Маятник |
Винты |
|
|

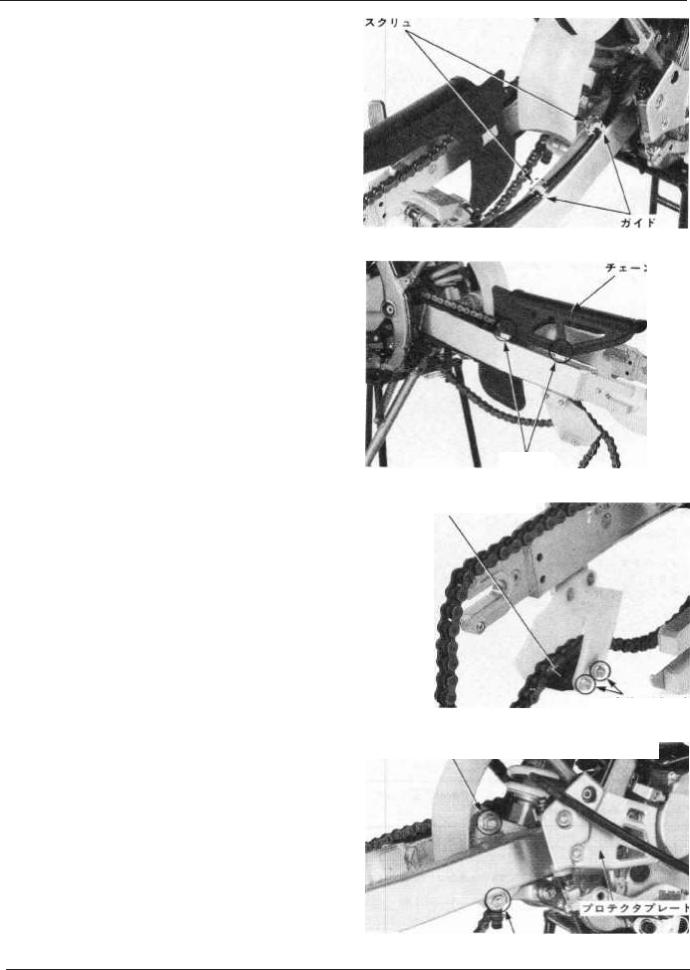

Снятие |
|
Снимите следующие детали: |
|
заднее колесо (→ 12-3)
винты
направляющие тормозного шланга
|
|
Направляющие |
|
|
|
|
|
|
болты |
|
Крышка цепи |
|
|
||
|
крышку цепи |
|
|
Болты
Слайдер направляющей
винты/гайки направляющей («ловушки») цепи
слайдер направляющей цепи
Осмотрите слайдер цепи. Замените в случае повреждения или износа.
Винты/гайки
Болт рычага (сторона маятника)
болт тяги амортизатора (сторона рычага)
болт рычага амортизатора (сторона маятника)
защитную пластину главного заднего
тормозного цилиндра (→13–24) |
|
|
|
Пластина |
|
|
|
|
|
Болт тяги амортизатора (сторона рычага) |
|
12 – 17
Заднее колесо, подвеска

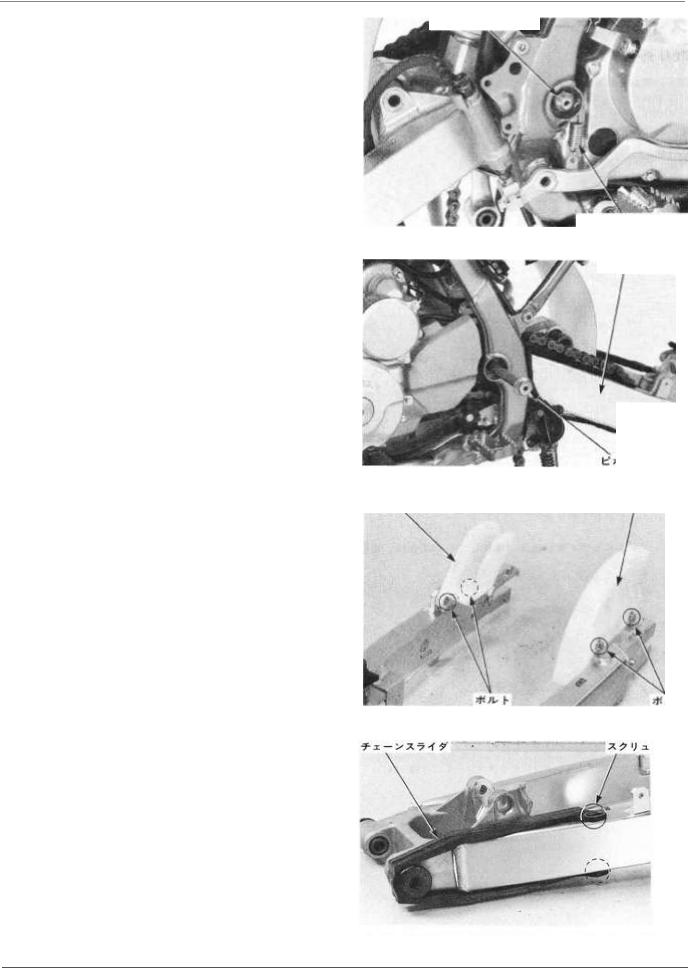

Снимите следующие детали:
возвратную пружину педали тормоза
гайку оси маятника
ось маятника
маятник
Разборка
Снимите следующие детали:
болты
защиту тормозного диска
болты
направляющую цепи («ловушку»)
Гайка оси
Пружина
Маятник
|
|
Ось маятника |
Направляющая цепи |
|
|
(«ловушка») |
Защита диска |
|
|
|
|
|
|
|
Болты |
|
|
Болты |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
винты слайдера цепи |
|
|
|
Слайдер цепи |
|
|
Винты |
|
||
|
|
|
|
|
|
||||||
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
Винты крепятся |
с |
применением |
|
|
|
|
|
|
|
|
|
фиксатора резьбы. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
слайдер цепи. |
|
|
|
|
|
|
|
|
|
|
Осмотрите слайдер цепи. Замените в случае повреждения или износа.
12 – 18
Заднее колесо, подвеска
Снимите следующие детали: |
|
|
|
||
Пыльник-крышка |
|
Пыльники |
|||
|
пыльники-крышки |
|
|||
|
|||||
|
|
|
|||
|
пыльники |
|
|
|
|
|
втулки |
|
|
|
|
Втулки
Пыльник-крышка Пыльник
Проверка
Повреждение крышек пыльников → замените. Повреждение крышек пыльников → замените. Повреждение втулок → замените.
Повреждение игольчатых подшипников → замените. Повреждение маятника → замените.
|
|
Втулки |
|
|
Замена игольчатого подшипника |
|
|
|
|
|
|
|
||
|
Съёмник |
|||
С использованием спец. инструмента, выпрессуйте |
|
|
|
|
внешние игольчатые подшипники из маятника. |
|
|
|
|
Съёмник |
07931–MA70000 |
|
|
|
С использованием спец инструмента, выпрессуйте внутренние игольчатые подшипники из маятника.
Съёмник
Съёмник |
07946–KA50000 |
12 19
Заднее колесо, подвеска
Нанесите смазку на новые игольчатые подшипники.
С использованием спец. инструмента, впрессуйте Съёмник внутренние игольчатые подшипники.
Съёмник |
07946–KA50000 |
•Впрессовывайте подшипники метками наружу.
•Соблюдайте глубину запрессовки подшипников.
Подшипник
Нанесите смазку на новые игольчатые подшипники.
С использованием спец. инструмента, впрессуйте Съёмник внешние игольчатые подшипники.
Съёмник |
07946–KA50000 |
•Впрессовывайте подшипники метками наружу.
•Соблюдайте глубину запрессовки подшипников.
Подшипник

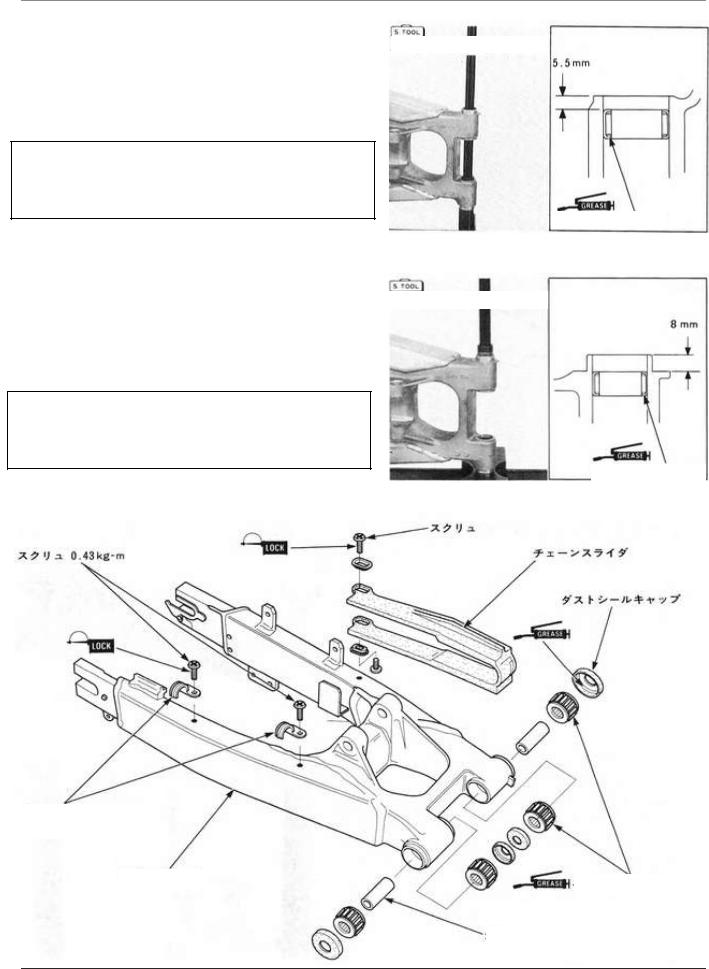

Сборка
|
|
Винты |
|
|
|
|
|
|
|
|
|
Слайдер цепи |
|
||
Винт 0.43 кгс•м (4.2 Н•м) |
|||||||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
Пыльник-крышка |
||
Направляющие тормозного шланга
Маятник |
Подшипники |
|
Втулка
12 – 20
|
|
|
|
Заднее колесо, подвеска |
||||
|
|
|
|
|
|
|
|
|

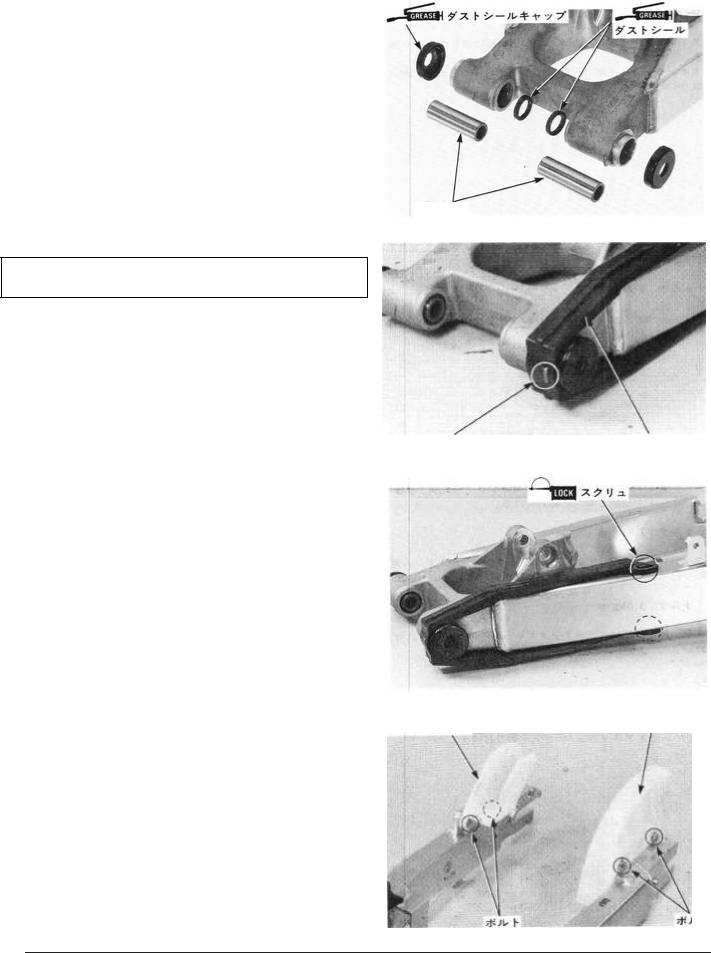

Установите следующие части: |
|
|
|
|
|
|||
|
|
втулки |
|
Пыльник-крышка |
|
|
|
|
|
|
|
Пыльники |
|||||
|
|
пыльники |
|
|
|
|
||
|
|
|
|
|
||||
|
|
пыльники-крышки |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
Нанесите смазку на края пыльников и |
|
|
|
|
|
||
|
пыльников – крышек перед установкой. |
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
Втулки
слайдер цепи
Совместите выступ маятника с отверстием в слайдере цепи.
|
|
Совместите |
Слайдер |
|
|
|
|
|
|
|
|
|
|
|
|
винты слайдера цепи |
|
Винты |
|
|
|
|
||
|
|
|
|
|
Очистите винты от остатков фиксатора резьбы, |
|
|
|
|
нанесите новый. |
|
|
|
|
|
направляющую цепи |
Направляющая цепи Защита диска |
|
болты |
|
|
защиту тормозного диска |
|
|
болты |
|
Болты |
|
Болты |
12 21
