Коленчатый вал, коробка передач

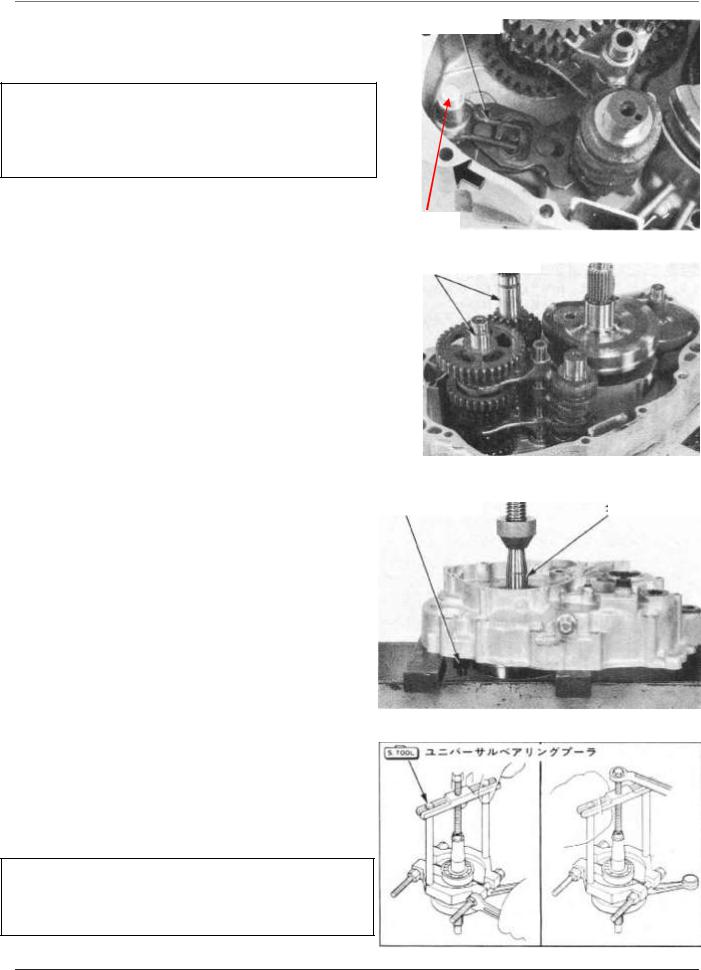

Сместите пластину переключения в направлении стрелки, чтобы установить вал пластины переключения передач.
Совместите возвратную пружину и стержень шпильки.
Будьте осторожны, не повредите сальник шпинделя переключения передач при его установке.
Установите правую часть картера (→10-20) Установите эксцентрик переключения передач, стопорную пластину, педаль переключения передач (→9-11) и проверьте плавность включения всех передач
Коленчатый вал и балансир
Снятие
Разберите картер (→10-4) Снимите коробку передач (→10-6)
Пластина
Вал
Коробка передач
С помощью съёмника извлеките коленчатый вал и Балансир |
Коленчатый вал |
||
балансир из левой части картера. |
|
||
|
|
|
|
|
Не повредите привалочные поверхности |
|
|
|
картера. |
|
|
Извлеките подшипник из левой части картера с |
|
|
Универсальный съёмник |
||
помощью съёмника. |
||
|
Универсальный съемник подшипников
07631–0010000
Не повредите торец коленчатого вала.
При снятии коленчатого вала всегда меняйте коренной подшипник в левой части картера.
10 12
Коленчатый вал, коробка передач
Проверка коленчатого вала

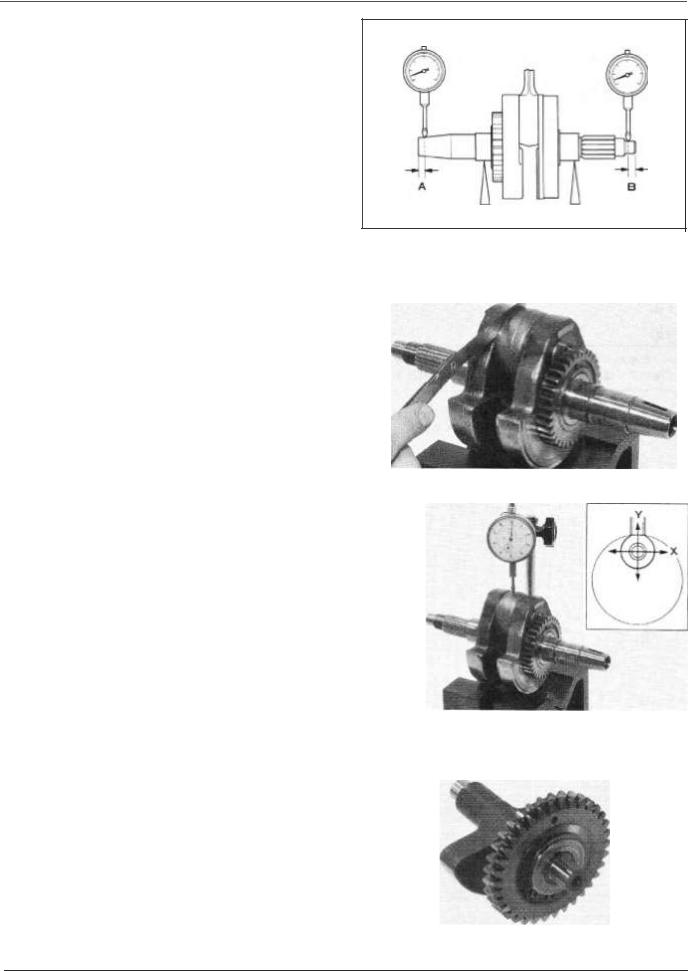

Установите коленвал как показано на рисунке, измерьте биение с помощью стрелочного индикатора в точках А и В.
Предельное значение: 0.5 мм
6 мм |
8 мм |
С помощью щупа измерьте зазор между опорной шейкой и щекой коленвала.
Предельное значение: 0.8 мм
Проверьте люфт опорной шейки в осях Х и Y.
Предельное значение: 0.5 мм
Проверка вала
Проверьте шестерню вала на предмет повреждений и износа.
10 13
Коленчатый вал, коробка передач
Проверка подшипников

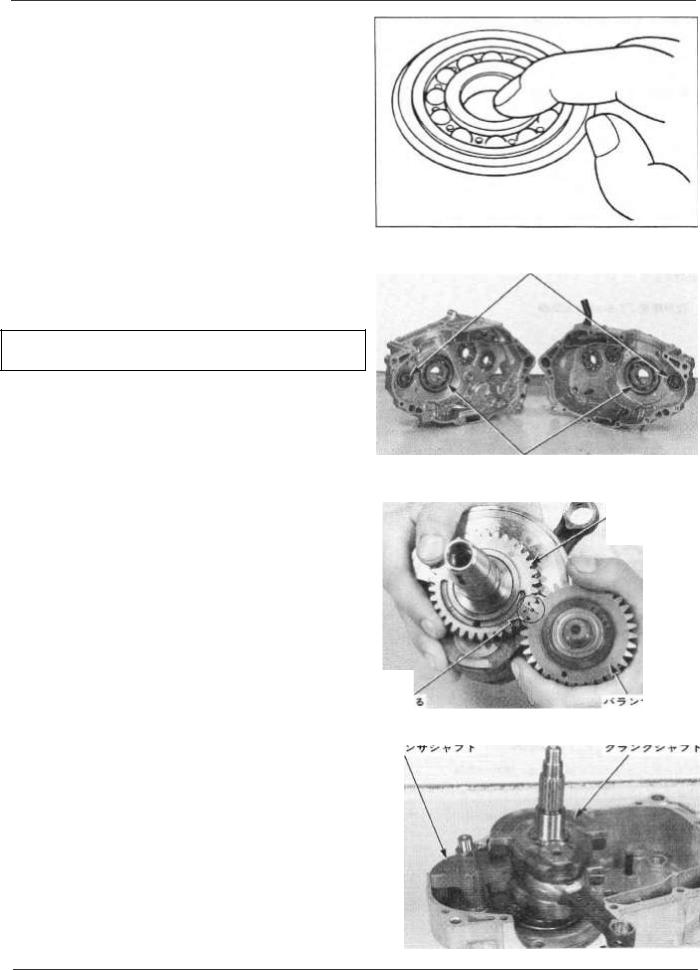

Для проверки поверните внутреннее кольцо подшипника пальцем, убедитесь, что оно вращается плавно и без шумов. В противном случае замените подшипник.
Убедитесь, что внешнее кольцо подшипника надёжно закреплено в картере.
Установка
Слейте масло, проверьте привалочные поверхности картера на предмет повреждений и трещин.
При обнаружении небольших шероховатостей зашлифуйте их оселком.
Смажьте моторным маслом коренные подшипники коленвала и балансира, опорную шейку шатуна.
Совместите метки балансирного и коленчатого валов.
Подшипники
Коренные подшипники коленвала Коленвал
|
Совместите |
|
|
Балансир |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
Балансир |
|
|
|
|
|
Установите балансирный и коленчатый валы в |
|
|
Коленвал |
|
|||
|
|
|
|
|
|||
сборе в правую часть картера. |
|
|
|
||||
|
|
|
|
|
|||
10 14
