Сцепление

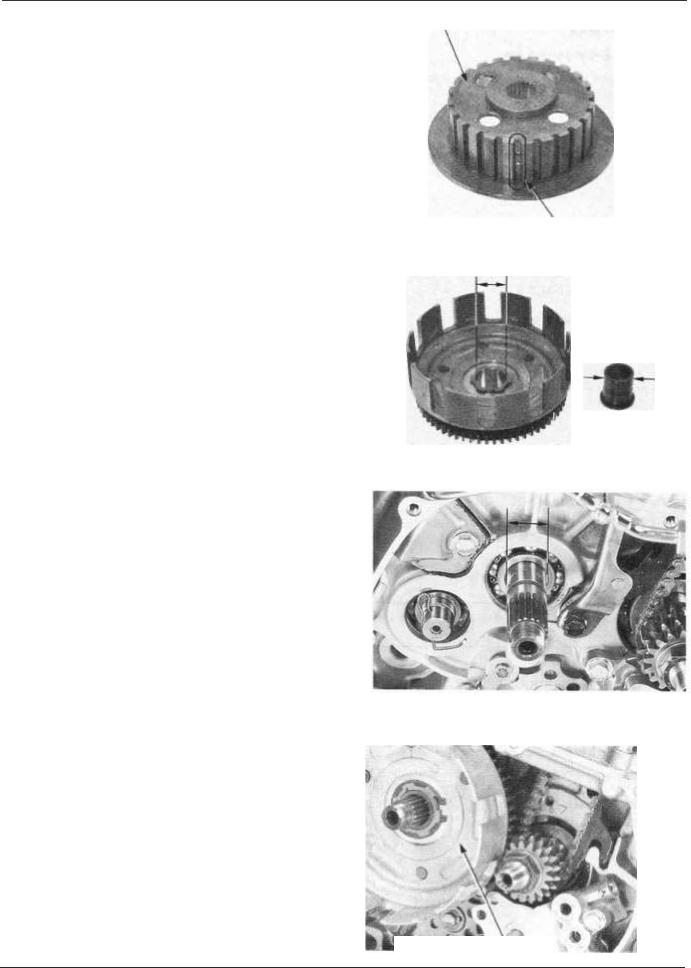

Проверка внутреннего барабана сцепления |
Упорный диск |
|
|
(упорного диска) |
|
Проверьте пазы пластины на наличие |
|
повреждений, износа, трещин. |
|
Пазы
Проверка корзины сцепления
Проверьте корзину сцепления на предмет износа, трещин, борозд, оставленных пластинами сцепления.
Измерьте внутренний диаметр корзины сцепления.
Предельное значение: 25.04 мм
Измерьте внешний диаметр муфты корзины сцепления.
Предельное значение: 24.12 мм
Проверка первичного вала
Измерьте внешний диаметр вала в месте крепления муфты корзины сцепления.
Предельное значение: 19.91 мм
Шестерня первичного привода (вала)
Снятие
Снимите сцепление. (→ 9-5) |
|
|
Снимите масляный насос. (→ 4-3) |
|
|
Установите муфту и корзину сцепления на |
Корзина сцепления |
|
основной вал. |
||
|
9 – 8
Сцепление

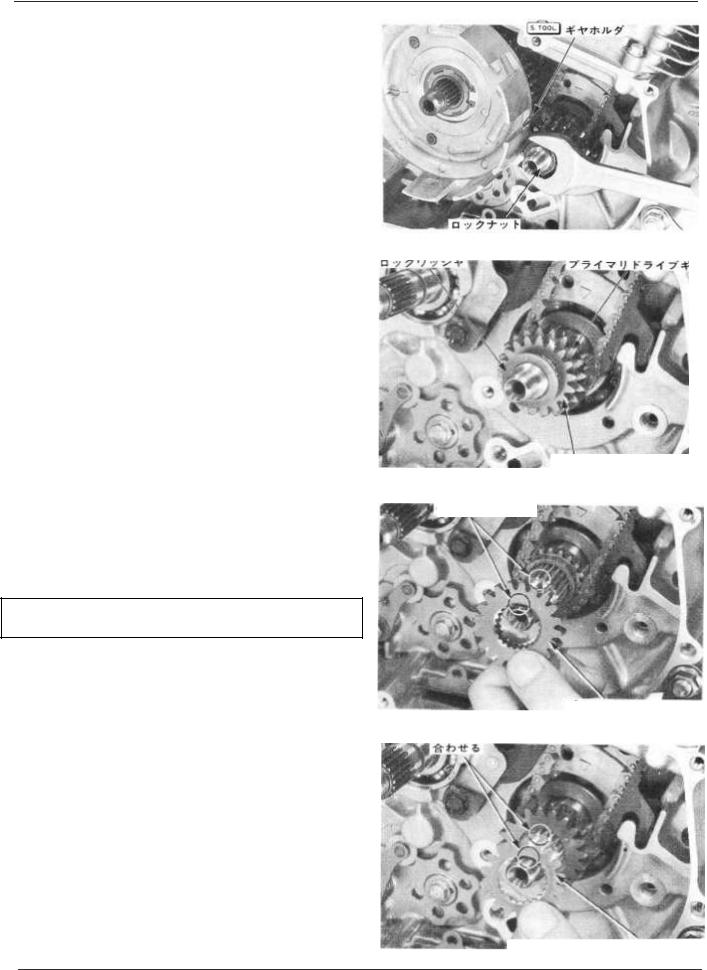

Установите |
фиксатор |
между |
шестернёй |
Фиксатор |
|
||||
первичноого вала и приводной шестерней насоса, |
|
|||
тверните контргайку шестерён. |
|
|
||
Фиксатор шестерни |
07724–0010100 |
|
||
Снимите фиксатор, стопорную шайбу, корзину сцепления и муфту корзины сцепления.
|
|
Контргайка |
|
|
|
|
|
|
|
|
Стопорная шайба |
|
|
|
|
|
Шестерня привода |
||
Снимите стопорную шайбу. |
|
|||
|
|
|||
Снимите шестерню привода масляного насоса, |
|
|
||
шестерню первичного привода. |
|
|
||
Шестерня насоса
Совместите
Установка
Установите шестерню первичного привода.
При установке совместите выемки на шестерне и вале.
Шестерня привода
Установите шестерню привода масляного насоса. |
Совместите |
||
|
|||
|
|
|
|
|
При установке совместите выемки на |
|
|
|
шестерне и вале. |
|
|
Шестерня привода насоса
9 – 9
