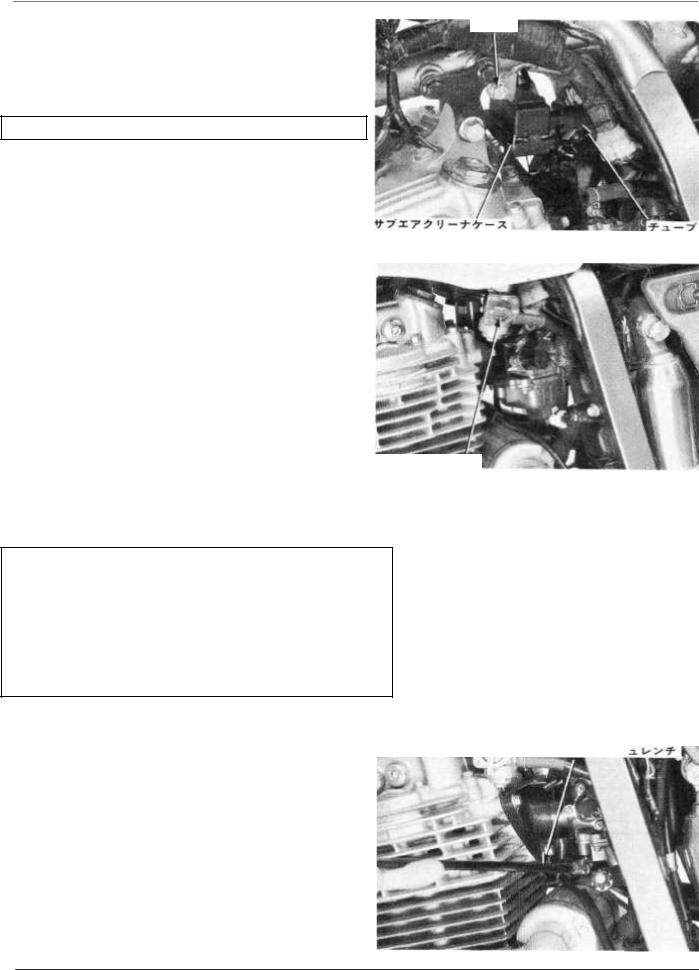

Система питания
Установите следующие детали:
корпус фильтра карбюратора
трубку воздушного фильтра карбюратора
гайку
Проложите трубки согласно схемы на стр. 1-24.
Установите топливный бак (→ 5-23).
После завершения установки поверните кран бака в положение “ON”, проверьте отсутствие течи топлива.
Гайка
Корпус фильтра |
|
Трубка |
Кран бака
Регулировка винта качества
Метод падения оборотов холостого хода
Положение винта качества устанавливается на заводе, его регулировка требуется после ремонта карбюратора или замены винта качества. При разборке карбюратора запишите количество оборотов, на которое вывернут винт качества.
Регулировка должна осуществляться при нахождении мотоцикла в вертикальном положении. Регулировка делается после прогрева двигателя.
1.Установите тахометр с точностью измерения
не менее 50 об/мин. |
|
|
Ключ винта качества |
|
2. |
Закрутите винт качества до касания седла |
|||
клапана, выверните на стандартное число |
||||
оборотов. |
|
|
|
|
Количество оборотов винта качества: 2 1/8. |
||||
Ключ винта качества |
07908–4730001 |
|||
Затягивание винта качества может привести |
|
|||
повреждению седла клапана. |
|
|
|
|
5 – 18
