Свет, приборы, переключатели

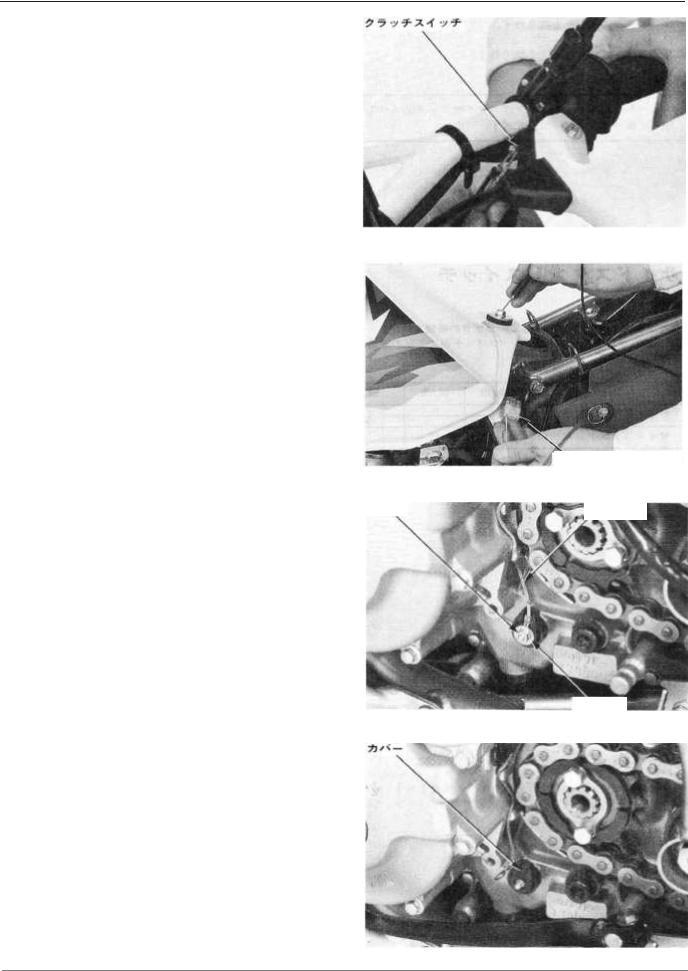

Выключатель сцепления |
Выключатель сцепления |
|
Отсоедините разъем датчика рычага сцепления. Убедитесь, что цепь замкнута, когда вы тянете рычаг сцепления.
Убедитесь, что цепь разомкнута, когда рычаг сцепления отпущен.
В ином случае замените датчик рычага сцепления
Датчик нейтрали
Осмотр
Снимите сидение. (→2-2)
Отключите разъём датчика генератора/датчика нейтрали 3P (прозрачный).
Проверьте состояние цепи в в разъёме 3P (прозрачный)
Щупы: светло-зелёный – красный – масса. Нейтральная передача: разомкнута Не нейтральная передача: замкнута
Если измеренные значения не соответсвуют Гайка указанным – замените датчик нейтрали
Снятие
Снимите крышку ведущей звездочки. (→ 6-2) Снимите следующие части:
гайку
шайбу
провод датчика нейтрали
Снимите крышку датчика нейтрали. |
Крышка |
3Р (прозрачный)
Провод
Шайба
17 21
