Волков В. Н. - Атлас диагностических изображений - 2013

Рис. 3.5

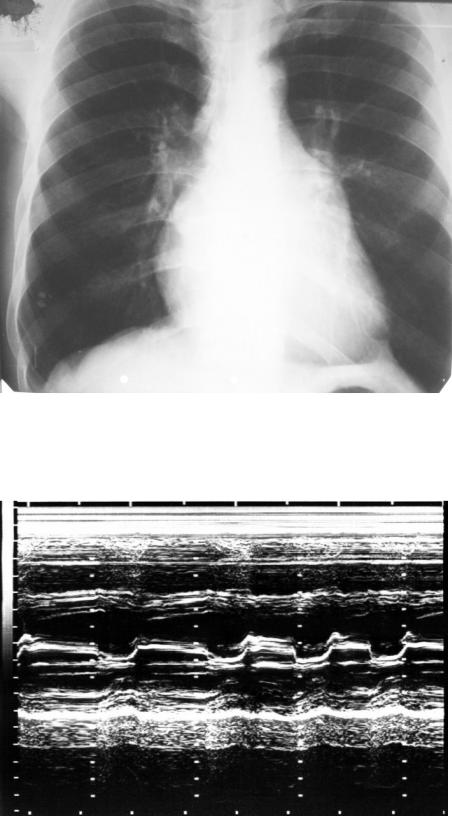

Обзорная рентгенограмма органов грудной клетки в прямой проекции. Митральная конфигурация сердца. Регистрируется увеличение левого предсердия и правых отделов сердца. Митральный стеноз.

Рис. 3.6

ЭхоКГ (М-режим, парастернальная позиция) на уровне створок митрального клапана. Визуализируется фиброз створок и ограничение их подвижности с уменьшением максимальной амплитуды раскрытия. Митральный стеноз.

51

Рис. 3.7

Импульсная допплерограмма трансмитрального потока. Регистрируется увеличение максимальной скорости до 219 см/с. Расчётная площадь митрального отверстия – 0.58 см2. Митральный стеноз.

Рис. 3.8

ЭхоКГ (апикальная позиция, четырёхкамерное сечение). Визуализируется провисание передней створки митрального клапана в полость левого предсердия. Пролапс митрального клапана.

52

Рис. 3.9

ЭхоКГ (2D- и М-режим, парастернальная позиция по короткой оси) на уровне створок митрального клапана. Визуализируется провисание обеих створок митрального клапана в систолу. Пролапс митрального клапана.

Рис. 3.10

ЭхоКГ (апикальная позиция) и допплерограмма (импульсный режим). В систолу регистрируется турбулентный поток митральной регургитации.

53

Рис. 3.11

ЭхоКГ (апикальная позиция) и допплерограмма (постоянный режим). На допплерограмме трансмитрального потока регистрируется поток регургитации со скоростью до -4.5 м/с.

Рис. 3.12

Обзорная рентгенограмма органов грудной клетки в прямой проекции. Аортальная конфигурация сердца. Регистрируется увеличение левого желудочка. Аортальный стеноз.

54

Рис. 3.13

ЭхоКГ (апикальная позиция). Аортальный стеноз: фиброз и утолщение правой коронарной створки.

Рис. 3.14

ЭхоКГ (парастернальная позиция, М-режим) и на уровне аортального (слева) и митрального клапана (справа). Регистрируется сепарация (неполное смыкание створок аортального клапана) и осцилляция створок митрального клапана.

Недостаточность аортального клапана.

55

Рис. 3.15

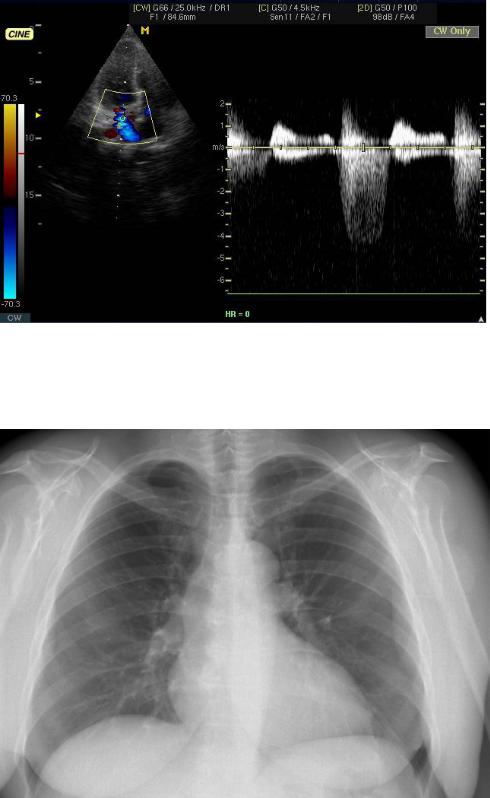

ЭхоКГ (апикальная позиция) и допплерограмма (постоянный режим). Трансаортальный поток с максимальной скоростью до -3.5 м/с. Аортальный стеноз.

Рис. 3.16

Обзорная рентгенограмма органов грудной клетки в прямой проекции. Регистрируется изолированное увеличение левого желудочка. Аортальная недостаточность.

56

Рис. 3.17

ЭхоКГ (апикальная позиция) и допплерограмма (постоянный режим). В диастолу регистрируется поток аортальной регургитации со скоростью до 3.5 м/с. Недостаточность аортального клапана.

Рис. 3.18

ЭхоКГ (апикальная позиция) и допплерограмма (цветное картирование). В полости левого желудочка визуализируется красный поток аортальной регургитации. Недостаточность аортального клапана.

57

Рис. 3.19

ЭхоКГ (парастернальная позиция по короткой оси) на уровне аортального клапана в диастолу (верхняя) и систолу (нижняя). Гипоплазия левой коронарной створки. Двухстворчатый аортальный клапан.

58

Рис. 3.20

Аортограмма в прямой проекции. Локальное сужение аорты на уровне отхождения левой подключичной артерии. Коарктация аорты.

Рис. 3.21

ЭхоКГ (супрастернальная позиция) и допплерограмма (постоянный режим) на уровне нисходящего отдела аорты. Сужение аорты на уровне отхождения левой подключичной артерии и увеличение скорости потока до -2.2 м/с. Коарктация аорты.

59

Рис. 3.22

ЭхоКГ (субкостальная позиция) и допплерограмма (режим цветного картирования). На верхнем снимке регистрируется прерывистость межпредсердной перегородки, на нижнем – шунт слева-направо. Дефект межпредсердной перегородки.

60
