Волков В. Н. - Атлас диагностических изображений - 2013

Рис. 5.31

УЗИ желчного пузыря. Стенки пузыря неравномерно уплотнены. В просвете пузыря три конкремента с акустической тенью. Желчнокаменная болезнь.

Рис. 5.32

РКТ органов брюшной полости с усилением. Расширение внутрипечёночных протоков. Холестаз.

101

Рис. 5.33

УЗИ печени. Расширение внутрипечёночных протоков, расположенных параллельно ветвям воротной вены (симптом ”двустволки”). Холестаз.

Рис. 5.34

Динамическая гепатобилисцинтиграфия с 99mTc-бромезида. Неравномерное снижение распределения РФП преимущественно в области правой доли печени. Существенное нарушение функции гепатоцитов: увеличение времени максимального накопления РФП (Тmax 19 мин.), увеличение “плато” (уменьшение скорости выведения РФП).

Признаки холестаза.

102

Рис. 5.35

МРТ-холангиопанкреатография. Расширение желчных протоков. В общем желчном протоке камень в виде гипоинтенсивного образования.

Рис. 5.36

РКТ органов брюшной полости. В паренхиме печени регистрируются множественные разнокалиберные кисты. Поликистоз печени.

103

Рис. 5.37

УЗИ печени. В паренхиме печени визуализируются множественные разнокалиберные округлые анэхогенные образования. Поликистоз печени.

Рис. 5.38

РКТ органов брюшной полости. В паренхиме печени множественные многокамерные кисты. Эхинококкоз печени.

104

Рис. 5.39

УЗИ печени. В паренхиме печени кистовидное образование с множественными дочерними кистами. Эхинококкоз печени.

Рис. 5.40

МРТ органов брюшной полости. В 4 сегменте печени полостное образование с выраженным перифокальным отёком паренхимы. Абсцесс печени.

105

Рис. 5.41

РКТ органов брюшной полости. В паренхиме печени полостное образование, ограниченное капсулой (стрелки) с перифокальным отёком. Абсцесс печени.

Рис. 5.42

УЗИ печени. Гиперэхогенное образование (стрелка) однородной структуры с чёткими контурами в паренхиме печени. Гемангиома печени.

106

Рис. 5.43

УЗИ печени. Гипоэхогенное образование однородной структуры с чёткими контурами и округлой формы в паренхиме печени. Аденома печени.

Рис. 5.44

РКТ органов брюшной полости. Образование с бугристыми контурами, занимающее всю правую долю. Структура образования неоднородная за счёт гиподенсивного участка распада. Гепатоцеллюлярный рак.

107

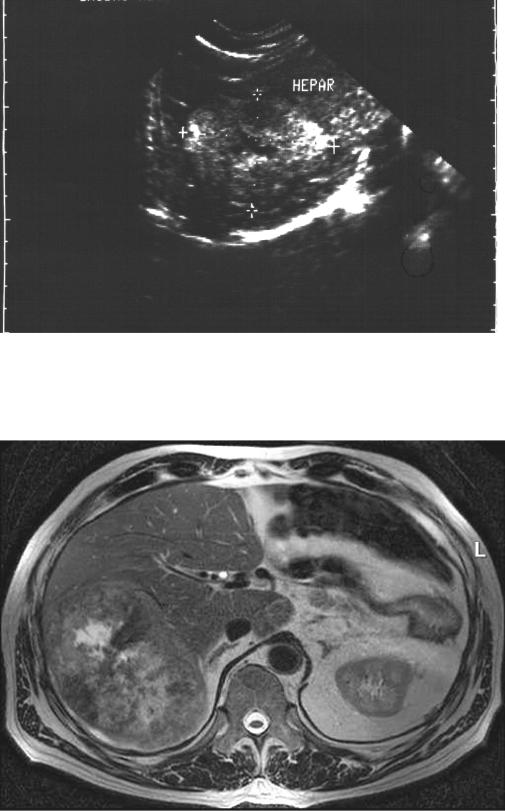

Рис. 5.45

УЗИ печени. Образование с нечёткими контурами в правой доле. Структура образования неоднородная за счёт гипоэхогенного участка распада в центре и множественных кальцинатов по периферии. Гепатоцеллюлярный рак.

Рис. 5.46

МРТ органов брюшной полости. Образование с гладкими контурами, занимающее всю правую долю. Структура образования неоднородная за счёт гиперинтенсивного участка распада. Гепатоцеллюлярный рак.

108

Рис. 5.47

УЗИ печени. Инкапсулированное образование овальной формы (tumor). Структура образования однородная и изоэхогенная по сравнению с паренхимой. Регистрируется прерывистость капсулы – признаки озлокачествления.

Рис. 5.48

МРТ органов брюшной полости. Множественные гиперинтенсивные очаги округлой формы в паренхиме печени. Метастазы рака в печень.

109

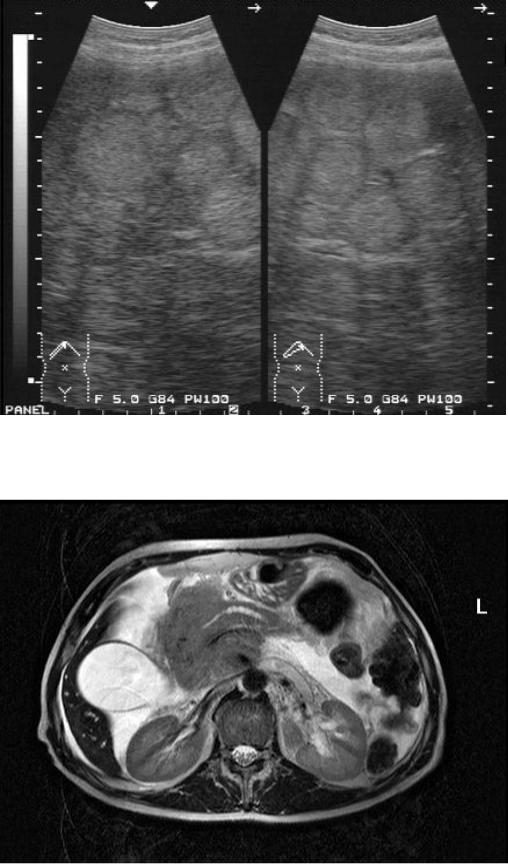

Рис. 5.49

УЗИ печени. Множественные изоэхогенные очаги округлой формы с ободком ”халло” в паренхиме печени. Метастазы рака в печень.

Рис. 5.50

МРТ органов брюшной полости на уровне L2. Увеличение и деформация контуров поджелудочной железы. Рак головки поджелудочной железы.

110
