Министерство образования и науки РФ
Федеральное государственное бюджетное образовательное учреждение
высшего образования
«Воронежский государственный лесотехнический университет имени Г. Ф. Морозова»
(ФГБОУ ВО «ВГЛТУ»)
Кафедра ПРЭМ
ОТЧЕТ
Об учебной практике в механическом отделении учебных мастерских
по дисциплине «Технология конструкционных материалов»
Выполнил: студент
Группы АС2-151-ОБ АФ
Серенко В. Н.
Руководитель практики:
доцент Швырев А. Н.
Заведующий УМ:
Исаев А. С.
Воронеж 2015
Министерство образования и науки РФ
Федеральное государственное бюджетное образовательное учреждение
высшего образования
«Воронежский государственный лесотехнический университет имени Г. Ф. Морозова»
(ФГБОУ ВО«ВГЛТУ»)
Кафедра ПРЭМ
ОТЧЕТ
Об учебной практике в механическом отделении учебных мастерских
по дисциплине «Технология конструкционных материалов»
Выполнил: студент
Группы АС2-151-ОБ АФ
Серенко В. Н.
Руководитель практики:
доцент _______Швырев А. Н.
Заведующий УМ:
_______Исаев А. С.
Воронеж 2015
ОГЛАВЛЕНИЕ.
Цели и задачи учебной практики в механическом отделении ум............3
Характеристика применяемого технологического оборудования в механическом отделении ум.......................................................................5
Характеристика применяемого инструмента и приспособления..........11
Материалы, применяемые для изготовления деталей машин и инструментов...............................................................................................20
Изделия, изготовленных студентами в механическом отделении УМ..26
Извлечение из инструкции по охране труда при выполнении работ в механическом отделении учебных мастерских........................................27
Заключение..................................................................................................31
Вывод............................................................................................................32
Список используемой литературы............................................................33
1. Цели и задачи учебной практики в механическом отделении ум.
Учебная практика студентов I курса в УМ проводится с целью их подготовки к изучению ряда общепрофессиональных и специальных дисциплин: “Механика”, “Материаловедение. ТКМ”, “Метрология, стандартизация и сертификация”, “Технология машиностроения”, “Детали машин и основы конструирования”, “Основы технологии производства и ремонта автомобилей”. Кроме того, эта практика подготавливает студентов к прохождению производственных практик на предприятиях лесного комплекса (специальность 170400) или на предприятиях по производству, ремонту и эксплуатации автомобилей (специальность 150200).
Государственными образовательными стандартами по указанным выше направлениям подготовки инженеров определены следующие задачи учебной практики студентов:
-ознакомление со структурой УМ кафедры технологии конструкционных материалов;
- изучение инструкций по охране труда при выполнении работ по программе учебной практики;
- ознакомление с технологическим оборудованием, инструментом и приспособлениями, которые применяются при производстве заготовок и деталей автомобилей, машин и оборудования лесного комплекса;
- ознакомление с основными конструкционными и инструментальными материалами, применяемыми для изготовления деталей автомобилей, машин и оборудования лесного комплекса;
- ознакомление с технологическими процессами производства деталей автомобилей, машин и оборудования лесного комплекса;
- ознакомление с методами контроля технологических параметров и качества продукции;
- ознакомление с организацией рабочих мест;
- изучение чертежей изготавливаемых деталей и технологической документации, а также освоение общеинженерной терминологии;
- изучение приемов и правил безопасной работы на технологическом оборудовании;
- получение практических навыков: по технологическому обслуживанию оборудования и приспособлений к нему; по безопасным приемам управления технологическим оборудованием; по применению приспособлений при выпот-нении технологических операций; по применению ручного, станочного и контрольно-измерительного инструмента; по выполнению технологических операций при производстве заготовок и деталей автомобилей, машин и оборудования лесного комплекса.
В период учебной практики студенты составляют письменные отчеты. [1]
2. Характеристика применяемого технологического оборудования в механическом отделении ум.
В механическом отделении УМ находятся следующие станки:
Токарный 1К-62
Сверлильный 2Н12.5Л
Фрезерный 6Н81Г
Шлифовальный
Отрезной
2.1 Характеристика универсального токарно-винторезного станка 1к-62.
Назначение:Универсальный токарно-винторезный станок 1К-62 предназначен для: обработки (точением)заготовокизметаллов,древесиныи других материалов в виде тел вращения. На токарных станке выполняют обточку и расточку цилиндрических, конических и фасонных поверхностей, нарезание резьбы, подрезку и обработку торцов, сверление, зенкерование и развёртывание отверстий и т.д.

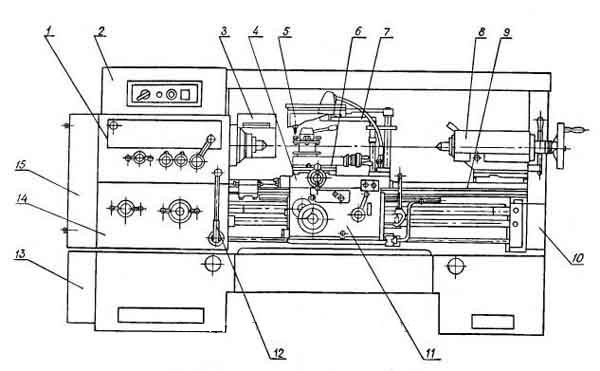

Передняя бабка; 2. Электрооборудование; 3. Защитный кожух суппорта; 4. Каретка; 5. Защитный кожух суппорта; 6. Суппорт; 7. Система охлаждения; 8. Задняя бабка; 9. Станина; 10. Привод ускоренных перемещений; 11. Фартук; 12. Управление фрикционной муфтой; 13. Моторная установка; 14. Коробка подач; 15. Коробка скоростей.
Рисунок 1. Общий вид токарно-винторезного станка 1К-62 [2]
Станок состоит из: Коробка подач 14, рукоятки на которой служат для накладки выбранного значения подачи, и передняя бабка 1, внутри которой находится шпиндель 3 и коробка скоростей позволяющая устанавливать заданную частоту вращения шпинделя и заготовки. На направляющих 9 станины установлен продольный суппорт 6 . На нём имеются поперечные направляющие с располагающимися на них поперечными салазками 4 и верхним суппортом 6, который может быть развёрнут под углом к оси вращения шпинделя, что обеспечит возможность наклонной подачи и обработки конических поверхностей.На Верхнем суппорте расположены поворотный резцедержатель, для одновременного закрепления четырёх инструментов, последовательный ввод которых в работу осуществляется поворотом резцедержателя. На шпинделе 3 станка устанавливают приспособление для крепления заготовок ( обычно токарные патроны) . Для поддержания свободного конца длинных заготовок служит задняя бабка 8, которая располагается на направляющих станины и может передвигаться по ним вдоль оси шпинделя. Пиноль 8 задней бабки может совершать продольную подачу вручную с помощью маховичка, что позволяет обрабатывать центральное отверстие на заготовке различными инструментами.
3.Расшифровка1К-62
Буквенно-цифирный индекс токарно-винторезного станка 1К62 обозначает следующее: цифра 1 - это токарный станок; цифра 6 – обозначает токарно-винторезный станок, буква К – поколение станка, цифра 2 – высота центров (220мм).
