Тема 9. Отделочные работы

Отделка является третьим и заключительным циклом возведения зданий, но его начало, как правило, не совпадает со временем окончаниявозведениякоробкиздания,асдвигаетсянавозможноболееранние сроки. Вид и качество отделочных работ определяется их назначением и выражается в декоративно-эстетической, технической или защит-

ной и санитарно-гигиенической функциях. Все виды отделочных работ можно разделить на капитальные и декоративные, которые применяются в соответствии с требованиями к помещению, фасаду или их частям. Капитальные виды отделки выполняют из природного и искусственного камня, стекла и цветных металлов. Отделка из менее долговечных материалов может быть отнесена к декоративным видам. Качество отделки определяется степенью выровненности и однородности поверхности, величиной зазоров между отдельными элементами и некоторыми другими характеристиками. Качество отделки задают в про-

екте для работ с дифференцированными требованиями к качеству или контролируют по единым, стандартным требованиям независи-

мо от вида и назначения помещения или сооружения. Так штукатурные

ималярные работы имеют три вида качества: простые, улучшенные

ивысококачественные. Все другие виды отделки выполняются и контролируются по единым требованиям к соответствующим работам, т.е. качество облицовки плиткой, устройство полов, стекольные работы и подвесные потолки не могут быть выполнены с большим или меньшим уровнем качества в зависимости от вида помещения, в котором они выполняются, или от проектного задания.

9.1. Облицовка поверхностей

Облицовкой называют процесс закрепления на стенах или потолках различных плиток, панелей или листовых материалов, не требующих последующей отделки (штукатурки, окраски или оклейки). Для облицовки фасадов применяют природный и искусственный камень, стекло и металл. Камень и металл могут быть как частью несущих конструкций, так и крепиться к ним различными способами. В интерьерах могут применяться кроме этих и другие, менее долговечные материалы: гипсовые отливки и листы, пластиковые, деревянные и древеснослоистые панели. Крепятся все эти материалы наклейкой на различные клеи, мастики и растворы или навеской на каркас из специального металлического, редко деревянного, профиля с помощью различных крепежных деталей.

81

Облицовка фасадов

Для облицовки используют каменные плиты толщиной от 15 мм с различной фактурой лицевой поверхности, изготовленные на камнерезных заводах путем распиловки природного камня. Для устройства карнизов и других декоративных частей фасада могут применяться специально изготовленные каменные блоки, устанавливаемые как одновременно с возведением стен, так и после их завершения. Нижняя часть таких блоков, как правило, опирается на специально предусмотренную площадку в кладке стены (горизонтальный уступ), а верх крепится к стене крючьями или скобами из нержавеющей стали. Первый ряд плит плоской облицовки фасада, в случае ведения облицовки одновременноскладкойстен,всегдадолженопиратьсяназакладныекаменные плиты, образующие опорный уступ. Крепление рядовой плитки предусматривает опирание ее на нижележащие плитки и закрепление верха металлическими нержавеющими анкерами различных конструкций (рис. 61 а, б, г). При облицовке готовых фасадов, в качестве опоры первого ряда плит используют L-образный профиль (уголок) из нерж. стали надежно закрепленный к стене анкерами до начала облицовки. Верх плиток крепится проволочными скобками к вертикальным стержням каркаса (рис. 61 в).

Облицовка фасадов одновременно с кладкой стен

Работымогутвыполнятьсякаменщиками-облицовщикамискладоч- ных лесов, опирающихся на перекрытия здания, или с дополнительных внешних лесов. Облицовка начинается с установки первого ряда заложенного в кладку стены каменных блоков или плит, образующих строго горизонтальный выступ на стене заданных размеров, так, чтобы на нем разместилась плитка облицовки с зазором от стены в 15–20 мм. После этого поднимают кладку стены на 3–4 ряда кирпича и одновременно устанавливают угловые маячные плиты облицовки, по верху которых натягивают шнур-причалку для установки первого ряда облицовочных плит. Устанавливают плиты слева направо, от одного угла и одновременно навстречу от другого угла, поднимая кладку ступеньками на высоту плиты (2 на рис. 61). Высота плит должна быть кратной высотному модулю кирпича. Каждая плита выверяется в плоскости фасада с установленным на нее одним анкером и сразу закрепляется кирпичомследующегорядакладки.Далеекладкадоводитсядодругого угла плитки, устанавливается второй анкер и кладка поднимается на следующие 3–4 ряда над устанавливаемым рядом плит.

82

3. Постоянное крепление верха плит

А, Б – крепление в пропил. В, Г – крепление с засверливанием. 1 – пирон; 2 – латунная проволока; 3 – каркас; 4 – анкер в кладке; 5 – крепежная скоба; 6 – крепежный крюк; 7 – крепежное отверстие с углублением; 8 – пропил по месту; 9 – заводской пропил по всей длине плиты; 10 – стальной анкер

Рис. 61. Варианты крепления каменных плит облицовки [2, с. 196]

83

Установка плит с опережением кладки позволяет работать с более тяжелыми плитами при высоком качестве выполнения швов, но требует использования временного крепления (1 на рис. 61). Последнюю плиту в каждом ряду (центральную) подрезают по месту. Завершается установка ряда плит проливкой зазора между стеной и плитками жидким цементно-песчаным раствором, сначала на половину высоты, а через 0,5–1 час до верха. В это время поднимаются углы, выкладывается внутренняя верста и забутка, очищаются швы между плитами облицовки нижележащего ряда. Установка следующего ряда выполняется после подъема лесов на следующий ярус.

Облицовка фасадов по готовым стенам

Может выполняться как при новом строительстве (в случае возведения стен в зимний период и последующей облицовкой летом), так и при реконструкции фасада существующего здания. В первом случае кладка ведется с учетом последующей облицовки и под первый ряд облицовки закладывается опорный ряд каменных блоков, а по высоте делаются выпуски арматуры для закрепления металлического каркаса облицовки. Облицовка старых стен требует определенной подготовки, включающей установку опорного уголкового профиля, снятие старой штукатурки, закрепление каркаса. Опорный уголок должен быть выполнен из нержавеющей стали и иметь толщину полок не менее 6 мм. Каркас выполняется из круглых стержней диаметром 6–10 мм, закрепленных вертикально на относе от стены на 8–10 мм с шагом, равным половине длины облицовочных плит. Установка каркаса должна вестись с использованием шаблона и точно соответствовать заданным размерам.

Облицовка ведется горизонтальными рядами от угловых маячных плит к центру по шнуру-причалке с закреплением каждой плиты в двух точках медной или латунной проволокой толщиной 3–4 мм (3в на рис. 61). Так как проволока до заполнения раствором пространства между плиткой и стеной, не жестко фиксирует плитку, эту функцию выполняетвременныймонтажныйклинышек,устанавливаемыйсверху плитки враспор к стене. Снимают клинышки сразу после заполнения раствором зазора между плиткой и стеной. При использовании для облицовки камня грубой фактуры, швы между отдельными камнями могут достигать 10–12 мм, поэтому необходима их «конопатка» до заливки раствора. Заделку швов выполняют через несколько часов после заливки, извлекая конопатку или эластичный шнур из шва и затирая его специальным декоративным раствором. Излишки раствора удаляют капроновой щеткой до его затвердевания и промывают на следующий день слабым раствором соляной кислоты. Установка массивных

84

каменных деталей карнизов принципиально не отличается от облицовки стен одновременно с кладкой, но из-за большой массы отдельных блоков, требует использования монтажного крана со специальным захватом для камня, а в случае большого выноса карниза из плоскости стены еще и устройства кружал. Так как толщина стальных крючьев или скоб превышает величину шва кладки, в местах анкеровки применяют кирпич меньшей толщины или заполняют образовавшиеся полости бетоном. В случае необходимости подрезки замыкающего блока применяют ручную алмазную электропилу с точной подгонкой только по лицевой поверхности. Внутренние грани отрезают с большим запасом, а центральную часть скалывают зубилом-закольником. Снятие кружал допускается не ранее, чем раствор пригружающей кладки стены наберет прочность.

Облицовка поверхностей плитками из искусственного камня

Сегодня на рынке строительных материалов присутствует огромное разнообразие керамических плиток и цементно-песчаных и гипсовых плит для отделки помещений и фасадов. Размеры плиток и плит варьируются от 40 до 700 мм, при толщине от 3 до 20–30 мм. Лицевая поверхность бывает глазурованной, полированной, матовой и имитировать природный камень и дерево. Керамический гранит по показателям долговечности и прочности превосходит природный гранит. Плитки применяют не только для плоской облицовки, но и для устройства плинтусов, бордюров, декоративных объемных вставок. Плитки размером менее 100 мм обычно наклеиваются изготовителем на монтажную сетку из стекловолокна в виде ковриков, которые получили название «ковровая мозаика». Облицовка может вестись по каменным кирпичным и бетонным поверхностям и по штукатурке как монолитной, так и сухой из листов ГКЛ, ГВЛ и ЦСП. Крепятся плитки на цементнопесчаный раствор или на мастику. Сегодня в строительной практике повсеместно применяются сухие готовые цементно-песчаные смеси с суперпластификаторами,получившиеназваниеплиточныхклеев.Имеются также силикатные и полимерные мастики, причем на последние можно клеить плитку даже на древесно-стружечные плиты и фанеру. Облицованная плиткой поверхность имеет выраженную геометричность, поэтому еще до начала облицовки необходимо сделать проект раскладки плиток. Раскладка (рисунок) плиток может быть шов в шов, сосмещениемплиток(иливразбежку)идиагональная.Технологически наиболее сложной является диагональная, а простой – вразбежку. До

85

начала облицовки следует точно определить положение первого ряда плиток по горизонтали и вертикали для каждой из поверхностей (стен) в помещении и выбрать метод крепления плиток. В случае крепления плиток на раствор (плиточный клей), неровности подготовленной к облицовке поверхности могут быть до 10 мм, а мастика требует более качественной поверхности с отклонениями не более чем 2–3 мм.

Подготовка плиток. Эта работа включает проверку целостности плитки, определение максимального размера плиток во всех упаковках, нахождение всех плиток с неправильной геометрией и сортировку по оттенку и направлению рисунка. В случае крепления керамической плитки на традиционный цементно-песчаный раствор без суперпластификаторов, плитку необходимо увлажнить, погружая ее полностью в воду на одну секунду. Ломаные и сколотые плитки оцениваются на возможность их использования для устройства углов и примыканий. Плитки с незначительным отличием оттенка могут быть использованы для облицовки боковин пилястр и колонн. По разнице размеров плиток определяют величину швов.

Подготовка основания. Гладкие плоские основания подходят для облицовки плиткой на клеевой мастике, поэтому если вертикальность и плоскостность поверхности находятся в допустимых пределах, остается обеспечить приемлемую адгезию поверхности с мастикой. Сборные ж.б. панели и монолитный железобетон, выполненный в качественной опалубке, не имеющие жировых загрязнений, перед облицовкой только обеспыливаются. Менее плотные материалы (ГВЛ, ГКЛ, фанера, штукатурка) обычно укрепляют грунтом глубокого проникновения. Поверхность каменной кладки, выполненной впустошовку, хорошо подходит для облицовки на цементно-песчаный раствор. Выявленные в ходе провешивания неровности поверхности, превышающие 10–15 мм оштукатуриваются цементно-песчаной простой штукатуркой или срубаются. Наплывы кладочного раствора срубают, поверхность обеспыливают или грунтуют, а непосредственно перед облицовкой смачивают водой.

Разметка поверхности. На небольших поверхностях плиточное поле располагают обычно симметрично центральной вертикальной оси, т.е. добор (ряды резаных плиток в углах) слева и справа будет одинакового размера. Положение крайних целых плиток можно определить, рассчитав количество целых плиток в горизонтальном ряду, зная точный размер плиток и величину шва. Положение каждой из плиток

86

в ряду помогает определить вспомогательная разметочная опорная рейка, выполненная из отфугованной сухой доски или металлического профиля для гипсокартона. Положение рядов плиток по вертикали задается проектом или определяется по месту. Примыкание первого ряда к полу без плинтуса из целых плиток возможно только в случае очень высокого качества покрытия пола. Часто первый ряд облицовки стен выполняют из доборных (резаных) плиток после завершения облицовки всей поверхности, при этом величина среза должна быть минимально возможной (примерно 20 мм для роликового плиткореза и 5–7 мм для алмазно-дискового). Малая величина срезки позволяет зрительно воспринимать резаную плитку как целую. Исходя из перечисленных соображений, определяют отметку первого ряда целых плиток и закрепляют под ней опорную рейку.

Облицовка стен на цементно-песчаном растворе. Начинается с установки первого горизонтального ряда целых плиток на опорную разметочную рейку. До начала установки первой плитки должно быть определено не только ее положение по горизонтали и вертикали, но и относ плоскости плиток от основания. Относ определяется минимальной величиной слоя раствора под плиткой в самых выступающих точках основания, которая составляет около 5 мм.

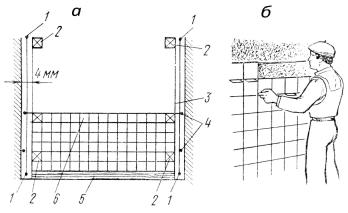

Рис. 62. Облицовка стен плиткой на растворе [4, с. 244]

а) схема разметки и облицовки стены; б) облицовка с применением дистанционных скобок; 1 – марки; 2 – маячные плитки; 3 – верти- кальнаяпричалка;4–креплениядлягоризонтальногошнура-причалки; 5 – опорно-разметочная рейка; 6 – рядовые плитки

87

Таким образом, по крайним разметочным маркам и меткам на разметочной рейке (5 на рис. 62), по шнуру и вертикальному уровню устанавливают две нижние маячные плитки устанавливаемого ряда. После этого, также по шнуру и вертикальному уровню устанавливают все промежуточные плитки первого ряда, проверяя их положение по меткам на рейке.Растворнаносятнаплиткугоркойизусловияполногозаполнения пространства под плиткой после ее установки на место, но швы между плитками должны оставаться пустыми. Контролировать правильное положение плиток относительно ранее установленных помогают монтажные пластиковые крестики. Если длина стены превышает размер 5–7 плиток, то для дальнейшей работы имеет смысл выполнить вертикальные маячные ряды плиток на расстоянии до 4 м между ними. По вертикальным маякам натягивают резиновый шнур-причалку в каждом облицовываемом ряду и заполняют плитками очередной горизонтальный ряд. Положение каждой плитки контролируют как по шнуру-причалке, такиповертикальному уровню.Облицовкауглов и примыканий выполняется после того как будет закончено поле целых плиток на смежных стенах. Для облицовки внутренних углов (лузг) плитки для первого (перекрываемого) ряда режут роликовым плиткорезом без точной подгонки отдельных плиток. Линия реза плитки второго (лицевого) ряда шлифуется после резки, а плитки заготавливаются в необходимом количестве для всего угла, после чего устанавливаются снизу вверх с тщательной подборкой каждой плитки по месту. Более сложная подгонка требуется длявыступающегоугла(усенка).Уголможетбытьсформировансрезкой кромок смежных плиток на ус, установкой типовых пластиковых уголков или керамических угловых деталей (последние выпускаются в крайне ограниченном количестве). Швы между плитками заполняют обычно наследующийденьспециальнойшовнойзатиркой,втираяеерезиновым шпателем до полного заполнения всех швов. Через 0,5–1 час после затирки швы прочищают пластиковым или деревянным скребком и очищают поверхность влажной губкой.

Облицовка плиткой на мастиках производится по гладким осно-

ваниям (сборные ж.б. панели, гипсокартон, улучшенная штукатурка и др.), поэтому устройства вертикальных маячных рядов не требуется. Подготовка плитки и разметка поверхности производится аналогично облицовке на раствор. Облицовку можно начинать с установленной разметочной опорной рейки, начиная от угла или от центра. Такая последовательность оправдана значительным временем подвижности мастики (после установки плитки – 0,5–1 час), что позволяет корректиро-

88

вать положение плиток после установки всего горизонтального ряда. Мастику наносят на стену или на плитку зубчатым шпателем с размером зубьев 6–10 мм. Плитки устанавливают по разметочным меткам, слегка прижимая их к стене так, чтобы после этого плитку можно было прижать еще на 1–2 мм. Этот запас используют при выравнивании плоскости из нескольких плиток с помощью рабочего правила (обычно длинным пузырьковым уровнем). Все остальные операции выполняются аналогично облицовке на цементно-песчаном растворе.

Облицовка пластиковыми и прессованными МДФ панелями

Большинство выпускаемых сегодня пластиковых отделочных панелей имеют сечение, аналогичное пазогребневой доске, толщиной 10, шириной150–300мм,длинойдо3,5м(рис.63А).Крепятсятакиепане- ли гвоздем или шурупом во внутреннюю полку паза к металлическому или деревянному каркасу. Шаг каркаса составляет 0,5–1,0 м. Примыкания к другим видам отделки, откосам, стенам и потолку выполняется через переходные элементы, представленные на рис. 63. Панели применяются для отделки стен и потолков в жилых и общественных помещениях. Панели можно применять для облицовки криволинейных стен, но для этого необходимо прорезать тыльную сторону панели параллельными резами по всей длине в каждой ячейке. Начинают облицовку с установки торцевого (в) или углового (а, б на рис. 63) профиля, после чего в паз профиля устанавливают панель с предварительно срезанным гребнем и крепят ее к каркасу в полку паза. Следующая панель устанавливается гребнем в паз первой панели и крепится к каркасу и т.д. до предпоследней панели. Последняя на стене панель отрезается в размер, на нее устанавливается угловой профиль, после чего она устанавливается на место с креплением углового профиля уже к каркасу облицовки примыкающей стены. Декоративные панели на основе ДВП и ДСП могут иметь облицовку из шпона ценных пород дерева или оклейку декоративными полимерными пленками под дерево (рис. 64). Профиль сечения также имеет паз и гребень, но для крепления к каркасу здесь применяются специальные металлические скобки «клипсы», надеваемые на нижнюю полку паза панели (рис. 63Б). Панели могут стыковаться между собой по системе «паз – гребень» или «паз – вкладыш – паз» (рис. 65).

Панели из ДСП могут изготавливаться по спец. заказу любых размеров.

89

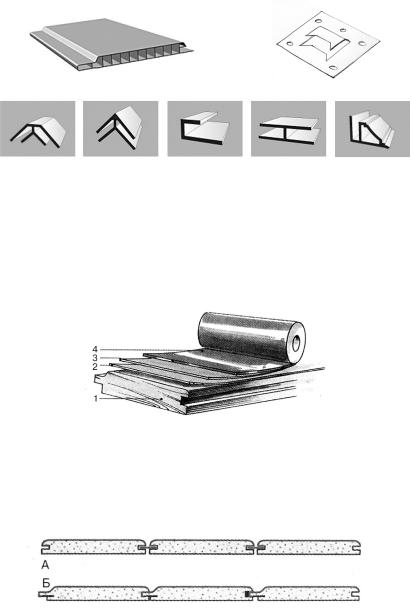

а б в г д Рис. 63. Декоративная многопустотная ПВХ панель

ипереходные профили:

А– панель; Б – крепежная клипса для крепления ДВП панелей; а – внутренний угол (лузг); б – наружный угол (усёнок); в – торцевой профиль; г – стыковочный профиль; д – потолочный профиль.

Рис. 64. Конструкция наборных панелей фирмы HDM со специальной облицовкой поверхности по методу ELESGO [11, с. 533]

1 – MDF; 2 – слой клея; 3 – бумага с декором; 4 – антистатичный слой с минеральными частицами

Рис. 65. Профили поперечного сечения MDF панелей [10, с. 535]

А – панели со стыком «паз – паз». Б – панели со стыком «паз – гребень»
