Оформление индивидуальных графических заданий
Каждое индивидуальное задание выполняется на отдельном листе чертежной бумаги, формат которого студент выбирает самостоятельно, чтобы исходный чертеж и решение разместились на поле чертежа, исходные данные и графическое решение были четкими и понятными, а формат заполнен построениями. Среди установленных стандартом форматов в учебном процессе чаще всего используются два, которые обозначаются А3 и А4 с размерами сторон соответствен-
но 297х420; 210х297.

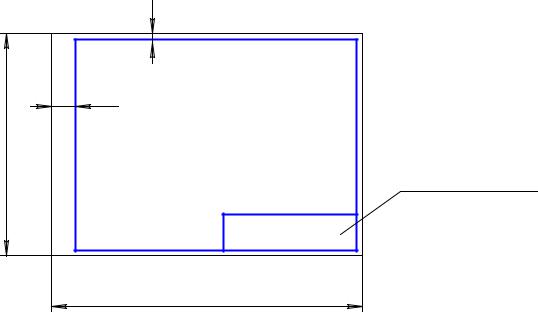

На чертеже наносится обрамляющая линия (линия рамки) на расстоянии 5 мм от линии обрезки в направлении поля чертежа для форматов А3 и А4 и на расстоянии 5…10 мм для остальных форматов. Толщина на обрамляющей линии не менее 0,7 мм. На всех чертежах предусмотрено поле подшивки размером не менее 20х297 мм (рис. 47).
5
20
729 Основнаянадпись
420
Рис. 47
Основная надпись размещается по обрамляющей линии в правом нижнем углу поля чертежа для формата А4 по короткой стороне, а для А3 – как по длинной, так и по короткой. В правом верхнем углу помещают индивидуальное задание. Исходный чертеж, следует увеличить по сравнению с заданием согласно указаниям. Надо помнить, что масштабы изображений регламентируются ГОСТ 2.302-68. При выполнении учебных графических работ чаще всего встречаются следующие масштабы: натуральная величина 1:1, масштабы уменьшения 1:2; 1:2,5; 1:4; 1:5, масштабы увеличения 2:1; 2,5:1; 4:1; 5:1.
Все графические построения выполняются с максимальной точностью и только с помощью чертежных инструментов. Для выделения желательно применять цветные карандаши. Надписи выполняются чертежным шрифтом по ГОСТ 2.304-68. Изображения выполняются сплошными основными линиями толщиной S = 0,6…0,8 мм. Линии связи и вспомогательные построения выполняются сплошными тонкими линиями толщиной S/2 – S/3 (ГОСТ 2.303-68).
Все построения необходимо сохранить, а также обозначить проекции точек, линий и т.д. После того как задача решена и решение оформлено, следует заполнить основную надпись. Пример заполнения основной надписи приведен на рис. 48.
59
БГТУ. 01 1 010. 001 НГ
Порядковыйномерлиста
Вариант Номерзадания
Семестробучения НаменованиеВУЗа
Рис. 48
Библиографический список
1. Нартова, Л.Г. Начертательная геометрия / Л.Г. Нартова, В.Н. Якунин. М., Дрофа, 2003.
2. Вениаминова, С.А. Примеры построения линий перехода в технических формах / С.А. Вениаминова, И.Д. Ивашкевич, Б.М. Розман. М.: Высшая школа, 1972.
3.Бубенников, Э.Н. Начертательная геометрия / Э.Н. Бубенников. М.: Высшая школа, 1985.
4.Методические указания к выполнению заданий прикладного характера по начертательной геометрии / Сост.
Д.Е. Тихонов-Бугров; Ленингр. мех. ин-т. Л., 1983.
5.Куликов, А.С. Проекционное черчение / А.С. Куликов. М.: Машиностроение, 1968.
6.Куликов, А.С. Начертательная геометрия и применение к черчению, конструированию и проектированию / А.С. Куликов. М.: Машгиз, 1959.
7.Траутман, Н.Ф. Сборник задач по начертательной геометрии в применении к различным областям науки и
техники / Н.Ф. Траутман. М.: Машгиз, 1953.
8. Проекционное черчение с задачами / И.В. Манцветова [и др.]. Минск: Вышэйша школа, 1978.
9. Методические указания к решению задач по начертательной геометрии прикладного характера / Сост.: Р.А. Васильева [и др.]; Ленингр. мех. ин-т. Л., 1986.
10.Иконников, Г.С. Задачник по начертательной геометрии / Г.С. Иконников, Н.Н. Крылов. М.: Высшая школа,
1984.
11.Королевич, А.И. Геометрия графического отражения / А.И. Королевич. Львов: Изд-во Львовского ун-та, 1968.
12.Дюмин, В.А. Начертательная геометрия шаг за шагом (шаги 1-6): учебное пособие / В.А. Дюмин, М.В. Ракитская, Д.Е. Тихонов-Бугров; Балт. гос. техн. ун-т. СПб., 2007. 84 с.
13.Дюмин, В.А. Начертательная геометрия шаг за шагом (шаги 7-11): учебное пособие / В.А. Дюмин, М.В. Ракитская, Д.Е. Тихонов-Бугров; Балт. гос. техн. ун-т. СПб., 2009. 72 с.
14.Ракитская, М.В. Сборник задач по начертательной геометрии / М.В. Ракитская, А.Н. Лызлов; под ред.
Д.Е. Тихонова-Бугрова; Балт. гос. техн. ун-т. СПб., 2010. 66 с.
