- •1. Перечислите основные технологи гидродинамических исследований скважин и проанализируйте их основные отличия преимущества и недостатки.
- •2.Опишите основные технологии гидродинамических исследований фонтанирующих нефтяных и газовых скважин и дайте сравнительный анализ их информативности
- •3. Опишите основные технологии гидродинамических исследований нагнетательных скважин и дайте сравнительный анализ их информативности
- •7. Опишите основные технологии гидродинамических исследований в процессе вызова притока компрессированием и свабированием и дайте сравнительный анализ их информативности.
- •8. Опишите технологии гидродинамических исследований, предусматривающих закрытие скважины на глубине пласта и обоснуйте их информативные преимущества
- •10.Опишите возможности гидродинамических методов при оценке гидродинамических параметров, характеристик совершенства вскрытия пластов и пластового давления.
- •11. Оцените информативность оценки основных гидродинамических характеристик (проницаемость, гидропроводность, пьезопроводность) на основе данных о продуктивности пласта (на основе уравнения Дюпюи).
- •12.Раскройте понятие о совершенстве скважины, назовите основные признаки совершенства скважины, рассмотрите понятие о скин-факторе, как мере несовершенства скважины.
- •16. Рассмотрите закономерности основные случаи формирования потока в пласте сферической структуры и потока истощения.
- •17. Рассмотрите возможности логарифмической производной, как способа диагностики режима течения в пласте (структуры потока).
- •18. Поле давления в пласте, вскрытом горизонтальной скважиной
- •21. Проанализируйте особенности поведения логарифмической производной в цикле ксд для частично пласта с естественной трещиноватостью (модель двойной пористости)
- •22. Проанализируйте особенности поведения логарифмической производной в цикле ксд для ограниченного пласта (одиночная вертикальная непроницаемая граница и граница постоянного давления).
- •23. Проанализируйте особенности поведения логарифмической производной в цикле ксд для ограниченного пласта (две непроницаемые параллельные вертикальные границы – модель русловых отложения).
- •24. Проанализируйте особенности поведения логарифмической производной в цикле ксд для ограниченного пласта (две непроницаемые пересекающиеся вертикальные границы – модель «клин»)
- •25. Проанализируйте особенности поведения логарифмической производной в цикле ксд для ограниченного пласта ( модель «линза»).
- •27. Раскройте понятие о скин-факторе, перечислите и охарактеризуйте основные типы скин-факторов.
- •29. Назовите основные закономерности возникновения скин-фактора в бурящейся и эксплуатационной скважине. Назовите основные причины появления положительного и отрицательного скин-фактора.
- •30. Раскройте понятие о предыстории работы скважины и ее проанализируйте ее влияние на результаты гдис.
- •31. Опишите асимптотические способы обработки кривой давления в координатах Хорнера и обобщенных логарифмических координатах
- •32 Рассмотрите область применения и возможности технологий ик (ид)
- •34.Рассмотрите основные методы интерпретации гдис (типовых кривых, совмещения, линейной анаморфозы)
- •35. Раскройте понятие о коэффициенте послепритока, проанализируйте влияние послепритока на информативность гидродинамических исследований.
- •36. Рассмотрите возможность оценки интенсивности притока по темпу изменения давления при восстановлении динамического уровня.

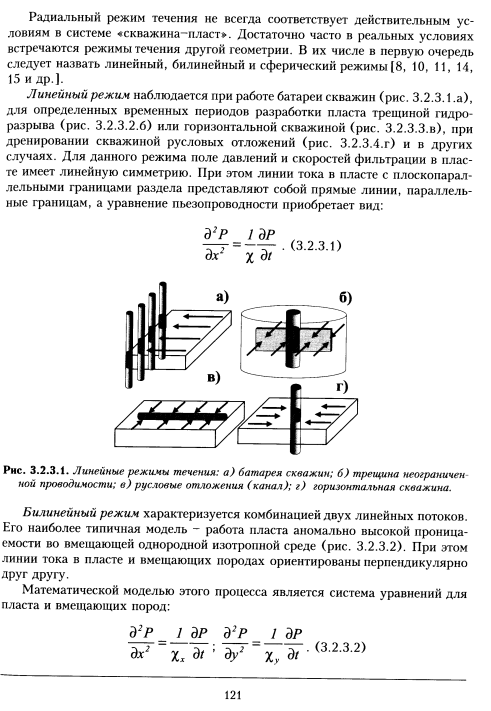

16. Рассмотрите закономерности основные случаи формирования потока в пласте сферической структуры и потока истощения.
17. Рассмотрите возможности логарифмической производной, как способа диагностики режима течения в пласте (структуры потока).
18. Поле давления в пласте, вскрытом горизонтальной скважиной
На
ноток влияет «дна горизонтальная
граница
11,
26-27]-рис. 9.14.0.1.
Рис.
9.14.0.1. Горизонтальная скважина, Рис.
9.14.0.2. Горизонтальная скважина, полура-
ранний
радиальный режим течения в пласте диальный
режим течения в пласте
Непосредственно после пуска скважины наблюдается так называемый «ранний радиальный режим течения». При этом импульс давления движется по высоте пласта. На скорость его распространения влияет вертикальная проницаемость (рис. 9.14.0.2).
После того, как импульс давления достигает ближней границы пласта, начинается «полурадиальный режим течения».
После достижения импульсом обеих вертикальных границ начинается «ранний линейный режим течения». В результате очень высокой проводимости ствола можно считать, что импульс давления распространяется по нему мгновенно. Причем влияние изменения давления на концах скважины пока еще несущественно (рис. 9.14.0.3).
Рис.
9.14.0.6. Изменение давления и его
логарифмической производной при
тестировании горизонтальной скважины.
I - временной интервал преобладающего
влияния послепритока; П, III,
IY
- временные интервалы, для периодов
раннего радиального, полурадиаль- ного
и псевдорадиального режимов течения
жидкости в пласте; I-IY*
- соответствующие положения касательных
При благоприятных условиях исследований должна последовательно наблюдаться смена перечисленных режимов течения во времени (рис. 9.14.0.6).
Рис. 9.14.0.7. Изменение давления и его логарифмической производной при тестировании горизонтальной скважины: 1 - временной интервал преобладающего влияния послепритока; II, III - временные интервалы для периодов полурадиального и линейного режимов течения жидкости в пласте; I- III* - соответствующие положения касательных; IY* - наиболее вероятное положение касательной для псевдорадиального режима
Но, как и в случае
трещины гидроразрыва,
Рис.
9.14.0.8. Изменение давления в координатах
Хорнера при тестировании горизонтальной
скважины: II, III,
IY
- временные интервалы для периодов
раннего радиального, полурадиального
и псевдорадиального режимов течения
жидкости в пласте; П-IY*
- соответствующие положения касательных
На рис. 9.14.0.8 приведена кривая давления, изображенная на рис. 9.14.0.6 в логарифмических координатах Хорнера. Касательные к кривой давления проведены во временных интервалах раннего радиального, полурадиального и псевдорадиального режимов.
Рис. 9.14.0.8. Изменение давления в координатах Хорнера при тестировании горизонтальной скважины: II, III, IY - временные интервалы для периодов раннего радиального, полурадиального и псевдорадиального режимов течения жидкости в пласте; П-IY* - соответствующие положения касательных.
20. Проанализируйте особенности поведения логарифмической производной в цикле КСД для частично вскрытого пласта в зависимости от толщины пласта, мощности перфорации и расположения перфорации относительно границ пласта.
Модель частичного вскрытия
Характерные режимы течения
Основная особенность модели частичного вскрытия состоит в том, что работающая мощность пласта превышает интервал поступления флюида в ствол. В этом случае связь скважины с пластом затруднена, что приводит к образованию на стенке скважины дополнительного фильтрационного сопротивления. Этот эффект может быть в первом приближении количественно описан как положительная составляющая интегрального скин-фактора. Но возможно и более детальное описание наблюдаемых эффектов с учетом особенностей фильтрации в прискважинной зоне пласта. Оно используется, если мощность пласта существенно превышает мощность его вскрытой части. В этом случае, если вскрытый интервал достаточно удален от границ пласта, можно считать, что флюид в прискважинной зоне движется по радиусам шара, а поверхности постоянного давления в пласте имеют сферическую форму. Такой режим течения называется сферическим (рис.4.3.3.1 .а). Если вскрытый интервал находится близко к границам пласта, поверхности постоянного давления имеют форму полусферы. Этот режим называют полусферическим (рис.4.3.3.1.6). Данные режимы характерны только для малой продолжительности течения флюида. После того как зона нарушения давления достигает границ пласта, в его дальней зоне формируется псевдорадиальный режим течения. Линии тока в этом случае становятся параллельными границам пласта и направлены по радиусам к стенке скважины (рис. 4.3.3.1.в).
Поведение давления и логарифмической производной в интервале частичного вскрытия пласта определяется местоположением перфорации относительно границ пласта и соотношением размеров вскрытого интервала и мощности пласта.
При расположении перфорации в середине пласта сразу после прекращения притока в стволе формируется сферический режим течения, характеризуемый асимптотой к логарифмической производной с тангенсом угла наклона -0.5. На заключительной стадии исследования проявляется псевдорадиальный режим течения R, характеризуемый в «LOG-LOG» масштабе асимптотой R*, параллельной оси ординат.
При расположении перфорации вблизи кровли пласта вместо сферического притока может наблюдаться полусферический. Возможна ситуация, когда наблюдаются, последовательно сменяя друг друга, оба названных типа потока, сначала сферический, а затем полусферический.
Если мощности пласта и перфорации сравнимы, сферические режимы течения выражены очень слабо. Преобладающим режимом течения является псевдорадиальный.
Дополнительной иллюстрацией описанных выше закономерностей является рис. 4.3.3.5, характеризующий особенности влияния на логарифмическую производную относительного местоположения перфорации и мощности пласта. Если перфорирована середина пласта, наблюдается четкая зависимость от его мощности продолжительности сферического режима (рис. 4.3.3.5.а). При фиксированной мощности пласта, чем ближе перфорация к границе, тем хуже условия для наблюдения сферического режима и лучше - для полусферического. Если перфорация расположена вблизи центра интервала между серединой пласта и одной из его границ, можно последовательно наблюдать оба названных режима течения (рис. 4.3.2.5.6).
Рис. 4.3.3.5. Поведение логарифмической производной при пуске скважины модель ограниченного пласта: а) при расположении перфорации мощностью 5 м в середине пласта, мощность пласта 25,50,100,200 м (шифр кривых) б) при расположении перфорации мощностью 5 м на расстоянии 10,25,50,100 м от кровли пласта (шифр кривых), мощность пласта 200 м. Приращение логарифма производной в интервале сферического и полусферического течения характеризует долю частичного вскрытия пласта в интегральном скин-факторе. Горизонтальная проницаемость 10 мД, вертикальная проницаемость 2 мД.
