51. Вибір і розрахунок ділянки для промислового підприємства. ,,Роза вітрів”. (замість «ремонтне п-ство» писати «промислове п-во»)

Загальна площа, яку займає ремонтне підприємство, складається з площі виробничих, адміністративно-конторських, побутових і складських приміщень.

До виробничих площ ділянок ремонтного підприємства належать площі, зайняті технологічним устаткуванням, робочими місцями (у тому числі верстаками, стендами й ін.), наземними транспортними пристроями (у тому числі конвеєрами, рольгангами, склізами й ін.), заготовками, деталями і вузлами, що знаходяться біля робочих місць і устаткування, а також робочими зонами, проходами і проїздами між устаткуванням (крім магістральних проїздів).

Площі виробничих ділянок визначають трьома методами: графічним - розміщенням обладнання на технологічному плануванні; розрахунковим - за питомими площами на верстат або одиницю іншого устаткування, на одного робітника, на одне робоче місце або на одиницю ремонту; розрахунковим - за площею, зайнятою устаткуванням, і перехідними коефіцієнтами.

Визначення площ розставлянням макетів устаткування в масштабі на кресленні технологічного планування ділянок - найбільш точний, але трудомісткий засіб.

При розрахунку виробничих площ ділянок (зовнішнього очищення і миття, розбірно-мийної, складання, фарбування, технічного діагностування машин і ін.) за площею, зайнятою устаткуванням і машинами, і перехідними коефіцієнтами, користуються формулою:

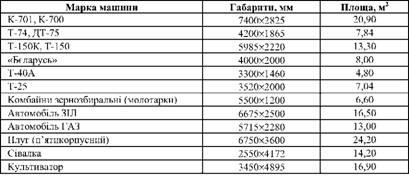

Таблиця 6.1

Площі, що займаються машинами (з навчальною метою)

Таблиця 6.2

Коефіцієнти σ, які враховують робочі зони і проходи_

Площі інших ділянок також розраховують за площею, зайнятою уста-куванням, з урахуванням робочих зон і проходів:

У розрахунково-пояснювальній записці слід подати розрахунки площ характерних ділянок ремонтного підприємства.

До допоміжних ділянок належать: контора, санпобутвузол, газогенераторна, цехові склади, комори, приміщення відділу головного механіка (ВГМ), ВТК, заводська лабораторія, компресорна котельна та ін.

Контору і санпобутвузол розміщують у виробничому корпусі, їхню площу приймають за типовими проектами (для контори 15-20 м², санпобутвузла 40-50 м²) або розраховують, користуючись спеціальною літературою. Розрахункова площа майстерні поєднує площі виробничих ділянок, контори і санпобутвузла.

Газогенераторну розташовують поза виробничим корпусом, її площа, відповідно до типових проектів, дорівнює 6 м². Площу компресорної і котельної обирають на підставі даних типових проектів. Площа складу об'єктів, що очікують ремонту, розраховують за площею, зайнятою об'єктами ремонту. Коефіцієнт а при цьому приймають рівним 3. Площа складу відремонтованих об'єктів дорівнює площі складу об'єктів, що очікують ремонту.

Площі складів матеріалів і запасних частин розраховують, виходячи з кількості матеріалів і запасних частин, підлягаючих зберіганню на них:

Роза вітрів  (англ. wind rose; нім. Windrose f) — діаграма, яка показує повторюваність вітрів різних напрямків в даній місцевості (за місяць, сезон чи рік).

Загальна характеристика:

Векторна діаграма, що характеризує режим вітру в даному місці за багаторічними спостереженнями. Довжини променів, що розходяться від центру діаграми у різних напрямах, пропорційні повторюваності вітрів цих напрямів. Розу вітрів враховують при плануванні населених місць (доцільній орієнтації будівель).

Як правило, будується за багаторічними даними для р-ну, сезону, року. За 8 (або 16) румбами відкладають у вибраному масштабі у вигляді векторів значення повторюваності напрямів (у % від загального числа спостережень) або значення середніх (максимальних) швидкостей вітру, які відповідають кожному румбу. Кінці векторів з’єднують ламаною лінією. Р.в. враховується при будівництві підприємств гірн. пром-сті, організації провітрювання кар’єрів та ін.
