Задание № 70 Тема. Электроснабжение завода среднего машиностроения
Исходные данные на проектирование:
Генеральный план завода среднего машиностроения представлен на рисунке.
Мощность системы питания 450 МВ·А.
Питание предприятия можно осуществлять от подстанции энергосистемы на классах напряжения 220, 110, 35 кВ.
Индуктивное сопротивление системы (хС) принимать 0,3; 0,6; 0,9 о.е. соответственно классам напряжения 220, 110, 35 кВ.
Расстояние от источника питания до завода 4 км.
Сведения об электрических нагрузках представлены в таблице.
Ведомость электрических нагрузок завода
№ на плане |
Наименование цеха |
Установленная мощность, кВт |
1 2
3 4 5
6 7 8 9 10
11 12 13 14 15 16 17 18 19 20 |
Цех металлоконструкций Литейный цех Литейный цех (6 кВ) Сборочный цех Кузнечный цех Компрессорная Компрессорная (6 кВ) Электроцех Деревообделочный цех Котельная Склад Насосная Насосная (6 кВ) Ремонтно-механический цех Лаборатории (ЦЗЛ) Гараж Административный корпус Столовая Пожарное депо Испытательная станция Цех окраски Механический цех Проходная Освещение цехов и территории завода |
3100 3200 6000 2800 3400 2250 6880 1500 3480 2720 200 2180 4600 700 760 300 600 290 300 1400 900 2200 10 Определить по площади |
Генеральный план завода среднего машиностроения
13
11
6
3
1
100 м
14
12
7
4
2
15
5
8
10
9
20
16
17
18
19
Задание № 71 Тема. Электроснабжение завода «Дизель»
Исходные данные на проектирование:
Генеральный план дизелестроительного завода представлен на рисунке.
Мощность системы питания 550 МВ·А.
Питание предприятия можно осуществлять от подстанции энергосистемы на классах напряжения 220, 110, 35 кВ.
Индуктивное сопротивление системы (хС) принимать 0,3; 0,6; 0,9 о.е. соответственно классам напряжения 220, 110, 35 кВ.
Расстояние от источника питания до завода 5 км.
Сведения об электрических нагрузках представлены в таблице.
Ведомость электрических нагрузок завода
№ на плане |
Наименование цеха |
Установленная мощность, кВт |
1 2
3 4 5 6 7 8
9 10 11 12
13 14 15 16 17 18 19 20 |
Материальный склад Литейный цех Литейный цех (6 кВ) Ремонтно-механический цех Склад оборудования Рессорный цех Пакгауз Пожарное депо Насосная Насосная (6 кВ) Арматурный цех Кузнечно-прессовый цех Штамповочно-механический цех Компрессорная Компрессорная (6 кВ) Лаборатории (ЦЗЛ) Административный корпус Столовая Испытательный цех Медпункт Склад запасных частей Проходная Опытный цех Освещение цехов и территории завода |
250 2300 4100 700 270 3900 2100 460 2300 5600 2300 4900 5400 610 1350 1240 770 220 1380 100 270 10 800 Определить по площади |

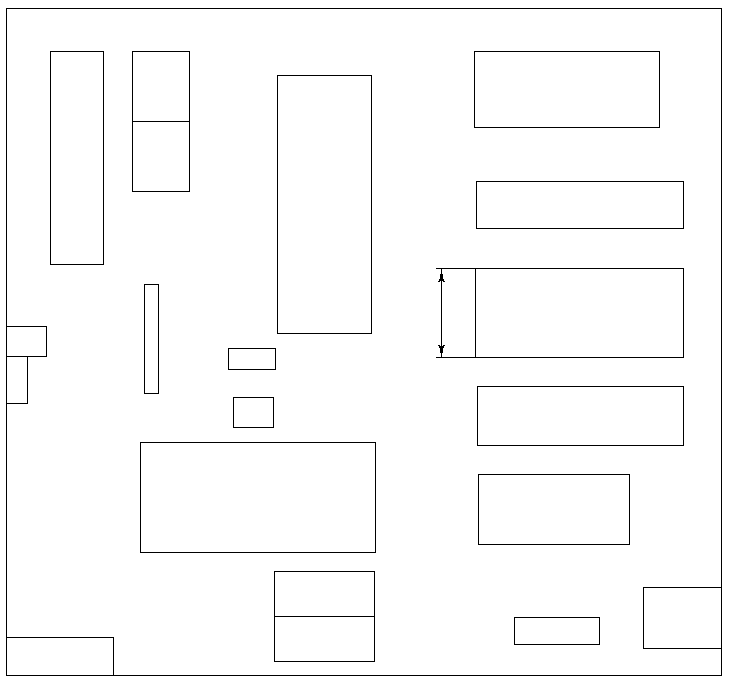

Генеральный план завода «Дизель»
12
15
10
11
13
14
9
7
8
6
5
2
1
3
4
100 м
19
17
20
16
18
