Задание № 64 Тема. Электроснабжение завода «Электросталь»
Исходные данные на проектирование:
Генеральный план завода электросталей представлен на рисунке.
Мощность системы питания 1350 МВ·А.
Питание предприятия можно осуществлять от подстанции энергосистемы на классах напряжения 220, 110, 35 кВ.
Индуктивное сопротивление системы (хС) принимать 0,3; 0,6; 0,9 о.е. соответственно классам напряжения 220, 110, 35 кВ.
Расстояние от источника питания до завода 7 км.
Сведения об электрических нагрузках представлены в таблице.
Ведомость электрических нагрузок завода
№ на плане |
Наименование цеха |
Установленная мощность, кВт |
1 2 3
4
5
6
7 8 9 10 11 12 13
14 15 16
17 18 19 20 |
Склад готовой продукции Склад вспомогательных материалов Цех сталеплавильных печей № 1 Цех сталеплавильных печей № 1 (6 кВ) Цех сталеплавильных печей № 2 Цех сталеплавильных печей № 2 (6 кВ) Прокатный цех Прокатный цех (6 кВ) Цех сталеплавильных печей № 3 Цex сталеплавильных печей № 3 (6 кВ) Столярный цех Ремонтно-механический цех Кузнечный цех Электроцех Склад оборудования Гараж Насосная Насосная (6 кВ) Административный корпус, КБ Лаборатории (ЦЗЛ) Компрессорная Компрессорная (6 кВ) Столовая Опытный цех Проходная Бытовой корпус Освещение, цехов и территории завода |
180 140 11000 21000 6000 13000 8600 10000 4200 8000 420 700 640 860 100 160 700 3600 400 520 600 4720 180 500 10 70 Определить по площади |
Генеральный план завода «Электросталь»
11 12 13 6 14 3 5 10 9 1 15 16 7 8 4 2 150 М 19 18 17 20
ЗАДАНИЕ № 65
Тема. Электроснабжение завода калибровочных инструментов
Исходные данные на проектирование:
Генеральный план калибровочного завода представлен на рисунке.
Мощность системы питания 1500 МВ·А.
Питание предприятия можно осуществлять от подстанции энергосистемы на классах напряжения 220, 110, 35 кВ.
Индуктивное сопротивление системы (хС) принимать 0,3; 0,6; 0,9 о.е. соответственно классам напряжения 220, 110, 35 кВ.
Расстояние от источника питания до завода 8 км.
Сведения об электрических нагрузках представлены в таблице.
Ведомость электрических нагрузок завода
№ на плане |
Наименование цеха |
Установленная мощность, кВт |
1 2 3 4 5 6 7 8
9 10
11 12 13 14 15 16
17
18 19 20 21 22
|
Цех панцирных сеток Сталепроволочный цех № 1 Мазутное хозяйство Кислотное хозяйство Столовая Известково-купоросное хозяйство Сталепроволочный цех № 2 Калибровочный цех Калибровочный цех (6 кВ) Паросиловой цех Кислородное хозяйство Кислородное хозяйство (6 кВ) Канатный цех Электроцех Кузнечно-прессовый цех Инструментальный цех Ремонтно-механический цех Компрессорная Компрессорная (6 кВ) Цех ленты холодного проката Цех ленты холодного проката (6 кВ) Административный корпус Склад оборудования Ремонтно-строительный цех Склад Насосная станция Освещение цехов и территории завода |
3185 14586 50 270 120 300 7370 4480 1400 1380 620 400 2760 435 5830 1600 700 250 900 14950 9560 250 45 780 80 260 Определить по площади |

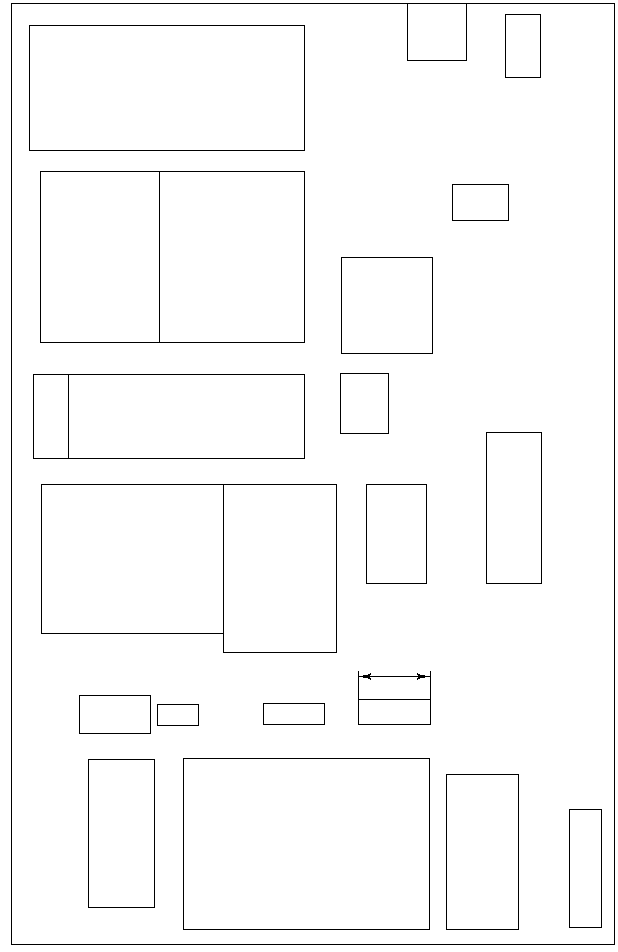

Генеральный план завода калибровочных инструментов
1
2
3
4
5
6
19
20
55 м
7
8
9
10
11
12
21
17
15
13
18
22
16
14
