Задание № 66 Тема. Электроснабжение завода ферросплавов
Исходные данные на проектирование:
Генеральный план завода ферросплавов представлен на рисунке.
Мощность системы питания 1400 МВ·А.
Питание предприятия можно осуществлять от подстанции энергосистемы на классах напряжения 220, 110, 35 кВ.
Индуктивное сопротивление системы (хС) принимать 0,3; 0,6; 0,9 о.е. соответственно классам напряжения 220, 110, 35 кВ.
Расстояние от источника питания до завода 9 км.
Сведения об электрических нагрузках представлены в таблице.
Ведомость электрических нагрузок завода
№ на плане |
Наименование цеха |
Установленная мощность, кВт |
1 2 3 4 5
6
7 8 9 10 11 12
13
14 15
16 17 18 19 20 |
Гараж Столовая Административный корпус Лаборатории (ЦЗЛ) и КБ Компрессорная Компрессорная (6 кВ) Цех электрических печей № 1 Цех электрических печей № 1 (6 кВ) Кузнечный цех Столярный цех Электроцех Склад кварцита, коксита и стружки Цех дробления и подготовки шихты Цех электрических печей № 2 Цех электрических печей № 2 (6 кВ) Цех электрических печей № 3 Цех электрических печей № 3 (6 кВ) Ремонтно-механический цех Насосная Насосная (6 кВ) Склад оборудования Склад запасных частей Бытовой корпус Проходная Медпункт Освещение цехов и территории завода |
210 320 80 360 700 3620 10000 16000 500 420 670 400 840 8000 12000 13000 24000 700 800 4600 100 100 50 10 120 Определить по площади |
Генеральный план завода ферросплавов
9 13 16 7 8 12 15 5 6 10 11 4 1 2 3 14 100 М 19 20 17 18
ЗАДАНИЕ № 67
Тема. Электроснабжение завода по производству трансформаторов
Исходные данные на проектирование:
Генеральный план трансформаторостроительного завода представлен на рисунке.
Мощность системы питания 850 МВ·А.
Питание предприятия можно осуществлять от подстанции энергосистемы на классах напряжения 220, 110, 35 кВ.
Индуктивное сопротивление системы (хС) принимать 0,3; 0,6; 0,9 о.е. соответственно классам напряжения 220, 110, 35 кВ.
Расстояние от источника питания до завода 10 км.
Сведения об электрических нагрузках представлены в таблице.
Ведомость электрических нагрузок завода
№ на плане |
Наименование цеха |
Установленная мощность, кВт |
1
2 3 4 5
6 7 8 9 10 11 12 13 14 15 16
17
18 19 20
|
Главный корпус Главный корпус (6 кВ) Сварочный цех Аппаратный цех Изоляционный цех Кислородная станция Кислородная станция (6 кВ) Кузнечный цех и компрессорная Котельная Депо электрокар Ремонтно-механический цех Лаковарочный цех Гараж Механосборочный цех Заготовительно-сварочный цех Цех обмотки проводов Склад масел Испытательная лаборатория Испытательная лаборатория (6 кВ) Литейный цех Литейный цех (6 кВ) Базисный склад трансформаторного масла Административный корпус Проходная Освещение цехов и территории завода |
3100 5760 3200 2150 1800 1150 2600 2540 1920 425 700 910 345 3400 2680 1820 185 1260 1280 2300 2780 200 580 15 Определить по площади |

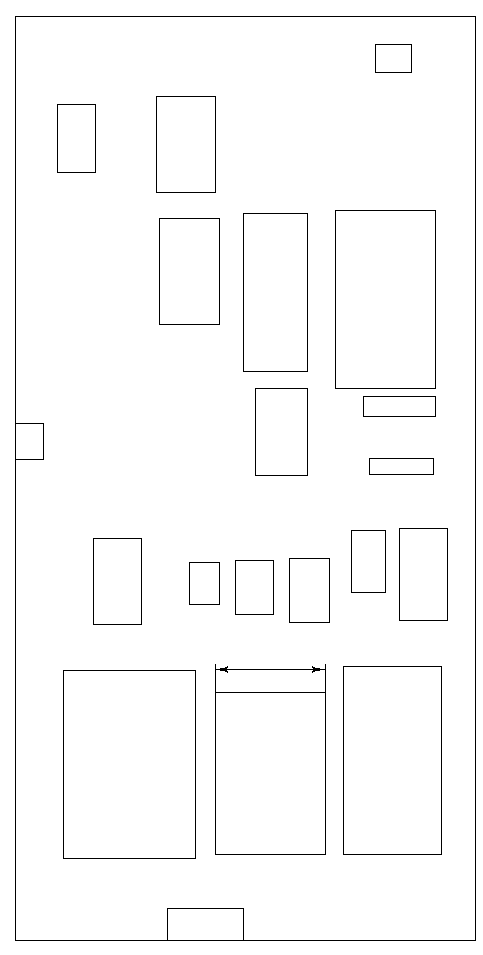

Генеральный план завода по производству трансформаторов
19
1
2
3
4
5
6
7
8
9
150 м
16
17
18
12
13
14
15
11
10
20
