Задание № 68 Тема. Электроснабжение цементного комбината
Исходные данные на проектирование:
Генеральный план содово-цементного комбината представлен на рисунке.
Мощность системы питания 600 МВ·А.
Питание предприятия можно осуществлять от подстанции энергосистемы на классах напряжения 220, 110, 35 кВ.
Индуктивное сопротивление системы (хС) принимать 0,3; 0,6; 0,9 о.е. соответственно классам напряжения 220, 110, 35 кВ.
Расстояние от источника питания до завода 2 км.
Сведения об электрических нагрузках представлены в таблице.
Ведомость электрических нагрузок завода
№ на плане |
Наименование цеха |
Установленная мощность, кВт |
1 2 3
4 5 6 7 8 9 10 11 12
13 14 15
16
17 18 19 20 21 22 |
Главный корпус шиферного производства Котельная шиферного производства Отделение сырьевых мельниц Отделение сырьевых мельниц (6 кВ) Склад сырья Гараж Упаковочная и склад упаковочного цемента Материальный склад Ремонтно-механический цех Склад добавок Сушильное отделение Мазутное хозяйство Печное отделение Печное отделение (6 кВ) Склад клинкера Отделение шлам бассейнов Отделение цементных мельниц Отделение цементных мельниц (6 кВ) Компрессорная Компрессорная (6 кВ) Глиноподготовительное отделение Отделение дымососов Гараж Пожарное депо Административный корпус и лаборатории (ЦЗЛ) Столовая Освещение цехов и территории комбината депо |
1600 3200 2300 6400 400 345 1520 160 700 480 1460 230 2520 1400 1100 1650 1840 5680 650 3375 1200 1890 230 375 720 340 Определить по площади |

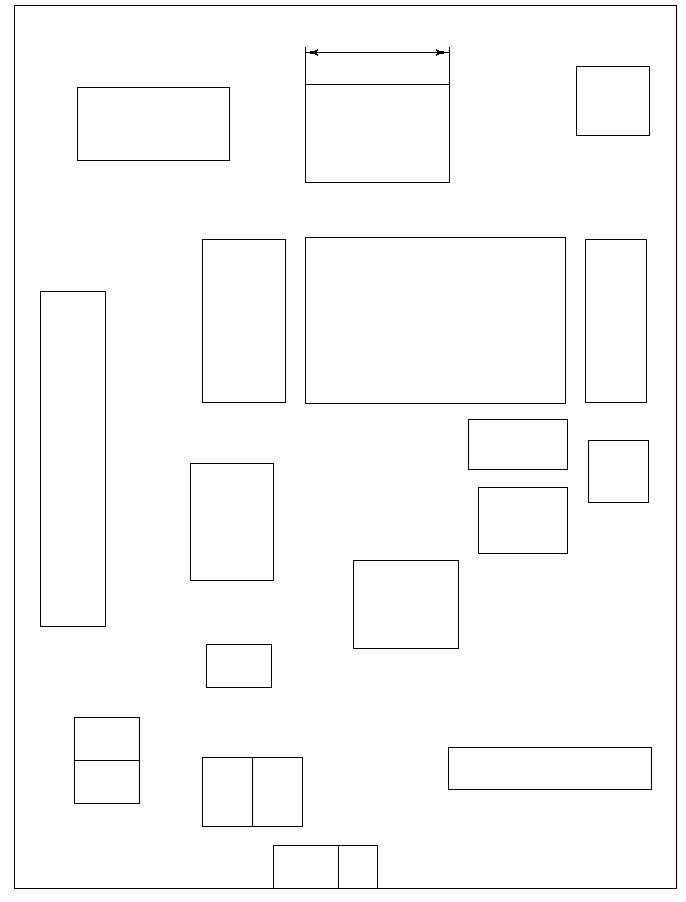

Генеральный план цементного комбината
22
5
21
19
20
18
3
4
17
14
13
15
16
6
2
12
11
10
8
7
9
1
100 м
Задание № 69 Тема. Электроснабжение агломерационной фабрики
Исходные данные на проектирование:
Генеральный план агломерационной фабрики представлен на рисунке.
Мощность системы питания 500 МВ·А.
Питание предприятия можно осуществлять от подстанции энергосистемы на классах напряжения 220, 110, 35 кВ.
Индуктивное сопротивление системы (хС) принимать 0,3; 0,6; 0,9 о.е. соответственно классам напряжения 220, 110, 35 кВ.
Расстояние от источника питания до завода 3 км.
Сведения об электрических нагрузках представлены в таблице.
Ведомость электрических нагрузок завода
№ на плане |
Наименование цеха |
Установленная мощность, кВт |
1 2
3
4 5 6 7
8 9 10
11 12 13 14 15 16 17 18 19 20 |
Приемные бункера топлива Цех дробления и перегрузочный узел Цех дробления и перегрузочный узел (6 кВ) Цех измельчения топлива и чугунной стружки Цех измельчения топлива и чугунной стружки (6 кВ) Шихтовые бункера Цех первичного смешивания Цех агломерации Цех эксгаустеров Цех эксгаустеров (6 кВ) Перегрузочное устройство агломерата Тракт постели и возврата Насосная Насосная (6 кВ) Контора аглофабрики и лаборатории (ЦЗЛ) Гараж Столовая Ремонтно-механический цех Материальный склад Медпункт Бытовой корпус Проходная Котельная Цех фильтрации Освещение цехов и территории фабрики |
2260 3420 5870 2660 4800 1680 2350 3800 2120 9000 2380 1310 600 1360 80 100 220 700 180 100 550 15 1480 500 Определить по площади |

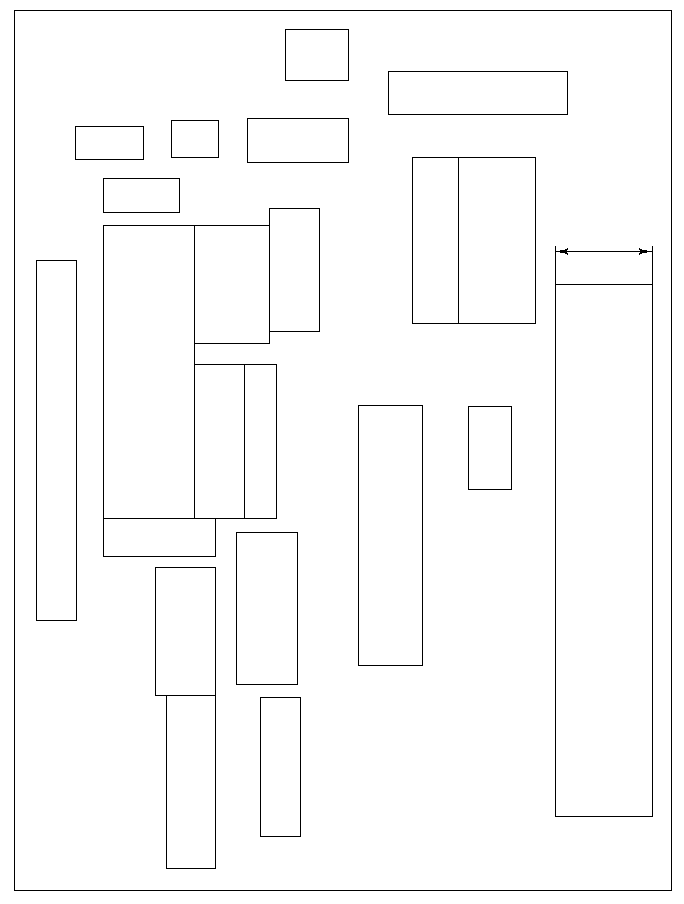

Генеральный план агломерационной фабрики
1
2
10
13
3
5
9
12
4
7
6
11
14
15
8
150 м
18
16
17
19
20
