Ведомость электрических нагрузок завода
№ на плане |
Наименование цеха |
Установленная мощность, кВт |
1 2 3 4 5 6
7 8 9 10 11 12 13 14 15 16
17 18 19 20 |
Механический цех Механосборочный цех № 1 Механосборочный цех № 2 Штамповочно-заготовительный цех Инструментальный цех Компрессорная Компрессорная (10 кВ) Цех мелких серий Ремонтно-механический цех Электроцех Сборочный цех Экспериментальный цех Лаборатории (ЦЗЛ) Административный корпус и вспомогательные службы Котельная Столовая Насосная Насосная (10 кВ) Материальный склад Склад вспомогательных материалов Медпункт Проходная Освещение цехов и территории завода |
3790 4500 4480 5800 2620 600 1580 2320 700 1260 3270 1400 1250 880 2380 290 650 2300 260 230 120 10 Определить по площади |
Генеральный план завода исполнительных механизмов
3 16 17 5 14 13 8 4 7 12 10 15 1 2 11 6 9 20 19 18 80 М
ЗАДАНИЕ № 63
Тема. Электроснабжение машиностроительного завода
Исходные данные на проектирование:
Генеральный план машиностроительного завода представлен на рисунке.
Мощность системы питания 600 МВ·А.
Питание предприятия можно осуществлять от подстанции энергосистемы на классах напряжения 220, 110, 35 кВ.
Индуктивное сопротивление системы (хС) принимать 0,3; 0,6; 0,9 о.е. соответственно классам напряжения 220, 110, 35 кВ.
Расстояние от источника питания до завода 6 км.
Сведения об электрических нагрузках представлены в таблице.
Ведомость электрических нагрузок завода
№ на плане |
Наименование цеха |
Установленная мощность, кВт |
1 2 3
4 5 6
7
8 9 10 11 12 13
14 15 16 17 18 19
20 21 22 23
|
Котельная Скрапоразделочная Литейный цех Литейный цех (6 кВ) Административный корпус и столовая Склад готовой продукции Компрессорная Компрессорная (6 кВ) Испытательная станция Испытательная станция (6 кВ) Деревообделочные мастерские Термический цех Механический цех № 1 Кислородная станция Лаборатории (ЦЗЛ) Насосная Насосная (6 кВ) Механический цех № 2 Электроцех Ремонтно-механический цех Малярный цех Паровозное депо Термический цех Термический цех (6 кВ) Цех редукторов Инструментальный цех Цех сепараторов Склад оборудования Освещение цехов и территории завода |
1800 670 2900 5000 700 240 1200 3880 1600 1200 1420 2670 5000 1420 510 560 1300 4800 1300 700 600 240 440 2000 1000 1860 1490 200 Определить по площади |

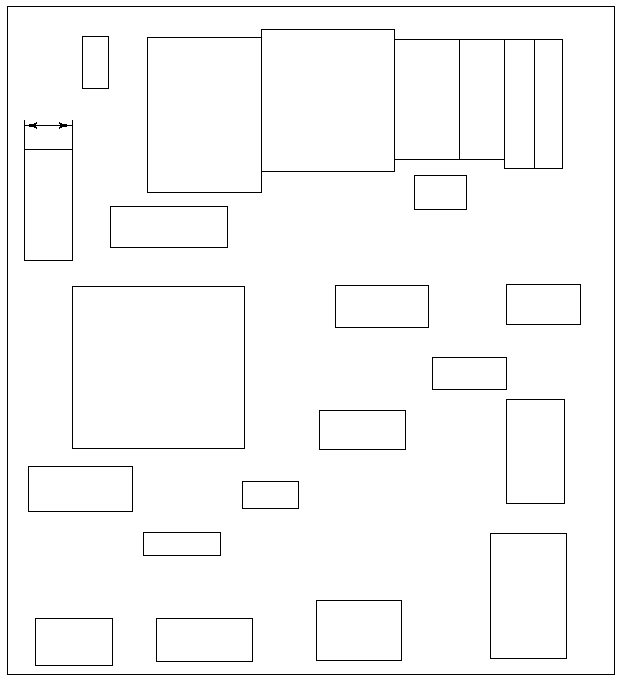

Генеральный план машиностроительного завода
4
6
5
10
14
20
21
22
23
19
13
18
40 м
3
17
12
16
15
11
1
7
8
9
2
