Расчет потребного количества подвижного состава для перевозки заданных скоропортящихся грузов

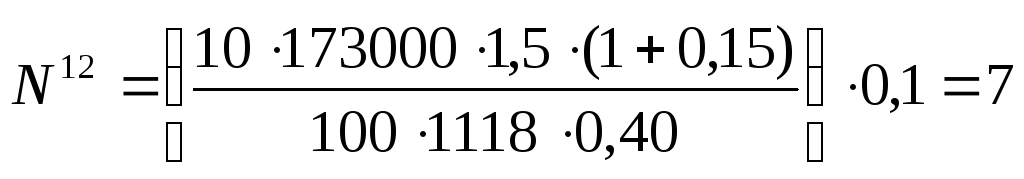

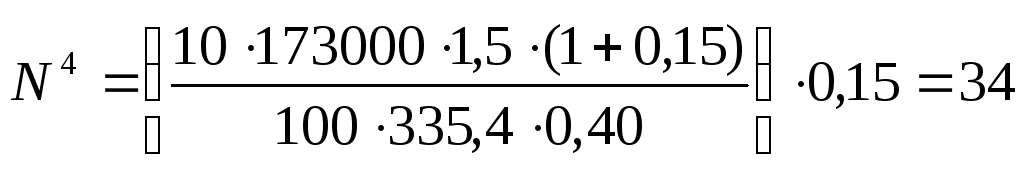

Количество вагонов для перевозки определённого скоропортящегося груза определяется по формуле:
, (2.1)
где Р – процент данного груза от общего грузопотока скоропортящихся
грузов на направлении (табл. №1);
Gг – годовой грузопоток всех скоропортящихся грузов на направлении
(табл. №1);
V – погрузочный объём вагона, м3;
Кн – коэффициент неравномерности перевозок;
р – коэффициент, учитывающий нахождение вагона в ремонте, р=0,15
- погрузочная масса данного скоропортящегося груза.

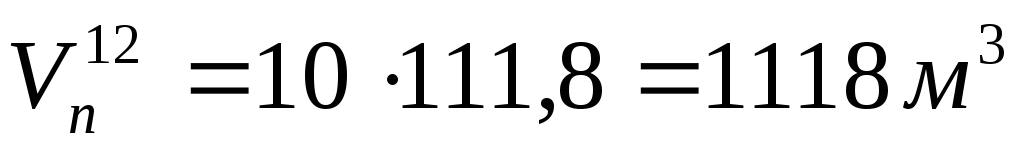

Погрузочный объем подвижного состава составляет:
12-ваг. секция
5-ваг. секция
4-ваг. секция
3-ваг. секция
Крытый вагон
Специализированный вагон
1) Мясо мороженое:
12-ваг. секция секций
5-ваг. секция секций
4-ваг. секция секции
3-ваг. секция секций
2) Овощи свежие:
12-ваг. секция секций
5-ваг. секция секций
4-ваг. секция секций
3-ваг. секция секций
3) Фрукты и ягоды:
12-ваг. секция секций
5-ваг. секция секций
4-ваг. секция секции
3-ваг. секция секций
4) Консервы:
12- ваг. секция секций
5-ваг. секция секций
4-ваг. секция секций
3-ваг. секция секций
Крытый ваг. вагонов
5) Виноградное вино и пиво, мин. воды:
12-ваг. секция секции
5-ваг. секция секций
4-ваг. секция секции
3-ваг. секция секций
Спец. вагон вагонов
Полученные результаты сведём в таблицу 2.1.
Таблица 2.1.
№ п/п |
Наименование груза |
Погрузочный объем п/состава, м3 |
Поргузочная масса груза, т/м3 |
Потребность в подвижном составе | |||||
12-ваг. |
5-ваг |
4-ваг |
3-ваг |
Спец. вагон |
крытых | ||||
1 |
Мясо мороженое
|
|
0,40 |
7 |
100 |
34 |
50 |
- |
- |
2 |
Овощи свежие
|
0,34 |
12 |
177 |
59 |
89 |
- |
- | |
3 |
Фрукты, ягоды
|
0,34 |
37 |
550 |
183 |
275 |
- |
- | |
4 |
Консервы
|
0,60 |
8 |
240 |
80 |
120 |
- |
75 | |
5 |
Вино виноградное, пиво, мин.воды |
0,40 |
4 |
100 |
34 |
50 |
30 |
- |
Технология выгрузки и выдачи скоропортящихся грузов. Порядок составления коммерческих актов
Выгрузка скоропортящихся грузов должна производиться в условиях, предохраняющих груз от воздействия атмосферных осадков и солнечных лучей. Для предотвращения выпадения конденсата или инея на поверхности груза и его оттайки в процессе перегруза охлаждённые и мороженые грузы летом должны грузиться и выгружаться в охлаждённых закрытых складах, а грузовые вагоны рефрижераторных поездов и секций должны быть охлаждены до соответствующей температуры.
По прибытии на станцию назначения начальник поезда или главный механик секции обязан совместно со станционным диспетчером или дежурным по станции установить порядок и последовательность подачи вагонов под выгрузку с учётом местных условий и наименьшего числа расцепок. Перед выгрузкой температура воздуха в грузовых вагонах поезда или секций должна быть доведена при перевозке с отоплением до верхнего предела температурного режима.
АРВ подают к месту выгрузки с работающими установками. Вскрывать вагон без механика ПТО АРВ нельзя.
После выгрузки получатель обязан своими средствами очистить вагон от остатков груза и мусора.
По окончании выгрузки работник хладотранспорта или приёмосдатчик станции в маршруте поезда или секции указывает, составлялся или нет коммерческий акт на порчу или понижение качества груза и заверяет эти сведения своей подписью с наложением штемпеля станции.
В случае прибытия скоропортящихся грузов на станцию назначения с нарушением уставного срока доставки, температурного режима, а так же в неисправном вагоне, с повреждёнными пломбами, за пломбами дороги и в других случаях, предусмотренных статьёй 134 ТУЖД, станция назначения выдаёт их грузополучателю с проверкой массы, числа мест и качества груза. Масса груза считается правильной, если при проверке недостача массы не превышает нормы естественной убыли и нормы расхождения в показателях весов (+/- 0,1%), или норм точности взвешивания.
При разногласии в оценке состояния груза приглашают эксперта Бюро товарных экспертиз. Экспертиза должна быть проведена не позднее 24 часов с момента вскрытия вагона в присутствии начальника станции, его заместителя или заведующего грузовым двором. Если при проверке будет обнаружена недостача, порча или понижение качества груза, то станция выгрузки должна с участием работников хладотранспорта и грузополучателя составить коммерческий акт. К первому экземпляру акта прикладывают контрольные сведения на вагон-ледник или выписку температур из рабочего журнала рефрижераторных вагонов.
Хранение скоропортящихся грузов в складах станции не допускается. Грузополучатель обязан вывозить их немедленно.
Коммерческий акт составляется для удостоверения следующих обстоятельств:
- несоответствие наименования, массы, количества мест груза, указанным в перевозочных документах;
- повреждение (порча) груза;
- обнаружение груза без перевозочных документов, а также перевозочных документов без груза;
- возвращение железной дороге похищенного груза;
- передача железной дороге груза на железнодорожный подъездной путь в течение 24 часов после оформления документов о выдаче грузов. В данном случае коммерческий акт составляется только по требованию грузополучателя.
Коммерческий акт составляется:
- при выгрузке грузов в местах общего пользования – в день выгрузки,
- в соответствующих случаях – в день выдачи грузов грузополучателю;
- при выгрузке грузов в местах необщего пользования – в день выгрузки грузов, при этом проверка грузов должна проводится в процессе их выгрузки или непосредственно после выгрузки грузов;
- в пути следования грузов – в день обнаружения обстоятельств, подлежащих оформлению коммерческим актом.
При невозможности составить коммерческий акт в указанные настоящей статьёй сроки он должен быть составлен в течение следующих суток.
Коммерческий акт составляется в трех экземплярах и заполняется без помарок, подчисток и каких-либо исправлений. На каждом акте проставляется строчный штемпель станции. Первый экземпляр акта направляется в соответствующую службу дороги, второй выдается грузополучателю по его требованию, а третий хранится в делах станции.
Порядок пересылки актов между станциями одной дороги устанавливается управлением дороги.
Если коммерческий акт составляется на станции отправления или на попутной станции, то второй экземпляр акта прикладывается к накладной и следует до станции назначения. О составления коммерческого акта делается отметка на оборотной стороне накладной и дорожной ведомости.
В коммерческом акте должны содержаться: точное и подробное описание состояние грузов и тех обстоятельств, при которых обнаружена несохранность грузов. Не допускается вносить в коммерческий акт какие-либо предположения и выводы о причинах такой несохранности либо виновности грузоотправителя (отправителя) или железной дороги. На вопросы, содержащиеся в бланке коммерческого акта, даются точные ответы. Не допускается проставление прочерков, знаков повтора вместо повторения необходимых данных.
При составлении коммерческого акта в отношении порчи скоропортящегося груза к коммерческому акту прикладывается выписка из журнала температур.
Коммерческий акт подписывают грузополучатель, если он участвует в проверке грузов, и работники железной дороги: начальник станции (его заместитель), заведующий грузовым двором (заведующий пакгаузом, старший приемосдатчик) и приемосдатчик станции. При отсутствии на станции выше перечисленных лиц к проверке и подписи акта могут быть привлечены другие работники железной дороги (дежурный по станции, товарный кассир). В этом делается оговорка в коммерческом акте об отсутствии в штатном расписании заведующего грузовым двором (заведующего пакгаузом, старшего приемосдатчика).
Если при проверке на станции назначения не будет обнаружена разница между данными акта, составленного на попутной станции, и фактическим наличием и состоянием груза на станции назначения, то станция обязана, не составляя нового акта, сделать на акте попутной станции отметку следующего содержания: «При проверке груза разницы против настоящего акта не оказалось». Такая отметка удостоверяется строчным штемпелем станции и подписями лиц, указанных выше. Этот акт выдается грузополучателю по его требованию.
В случае несоответствия сведений, имеющихся в акте попутной станции, данным, оказавшимся при проверке груза, составляется новый коммерческий акт.
По требованию получателя станция обязана в трехдневный срок выдать коммерческий акт.
Выдача актов получателям производится под расписку на экземпляре акта, хранящегося в делах станции.
Величина естественной убыли определяется по формуле:
(3.1)
где Qипс – масса груза в одной секции, кг
у – норма естественной убыли.
Масса груза в одной секции определяется по формуле:
(3.2)
В данной курсовой работе определяю норму естественной убыли при перевозке грузов в 3-вагонной секции.
Для каждого вида груза существует своя норма естественной убыли, которая зависит от термической обработки груза, вида подвижного состава, длительности и расстояния перевозки.
По ППГ αу для заданных грузов составляет:
- мясо мороженое – 0,17;
- овощи свежие – 0,72;
- фрукты, ягоды – 0,72;
- консервы – 0;
- вино, воды – 0,10.
Определим норму естественной убыли для заданных грузов.
Мясо мороженное:
Овощи свежие:
Фрукты, ягоды:
Консервы:
Вино, пиво, воды:
