1.1 Вихідні дані
Відповідно до заданого варіанта вихідних даних і зазначених у ньому вимог до проектування електроприводу розробляється і зображується його функціональна схема з необхідним поясненням про призначення окремих елементів і вузлів схеми, а також їхньої взаємодії.
Таблиця 1.1 – Вихідні данні для проектування систем регулювання швидкості
Тип системи керування |
Управління по цепі |
Двигун |
Кількість двигунів |
Діапазон регулювання швидкості | |||
Тип |
Рн |
Uн |
nн | ||||
кВт |
В |
Об/хв | |||||
Двозонна залежна |
якоря і збудження |
П120/45 |
880 |
800 |
400 |
1 |
1:2 |
Статична похибка при Wmin і Мс=Мн |
Струм упора |
Умова розгону |
Момент інерції механізму |
Наявність тахогене-ратора | |
Момент статичний |
Струм якоря двигуна | ||||
∆W% |
Iуп/Iн |
Мс/Мн |
Iя/Iн |
Jн/Jдв. | |
5 |
2 |
0.7 |
1.6 |
2 |
+ |
По зазначеним у завданні типу двигуна, його номінальним значенням: потужності Рн , напрузі на якорі Uн , швидкості обертання вала nн з довідників [1] – [2]
Номінальна потужність: Рн=880 кВт.
Номінальна напруга: Uн=800 В.
Номінальний струм якоря: Iян=1190 А.
Номінальна частота обертання: nн=400 об/хв.
Маховий момент якоря: GD2=2.4 Т∙м2.
Число полюсів: 2∙p=8.
Номінальна напруга збудження: Uзн=220 В.
Струм збудження: Із=14.6 А.
Число витків обмотки збудження: wз=1500.
Опір обмотки якоря: Rо.я=0.0131 Ом.
Кількість витків обмотки якоря на полюс: Wо.я=540.
Опір допоміжних полюсів: Rд.п=0.0028 Ом.
Число витків обмотки допоміжних полюсів: Wдп=6.
Опір компенсаційній обмотки: Rком=0.00606 Ом.
Число витків компенсаційній обмотки: Wк.о=6.
Функціональна схема електроприводу
Функціональна схема ЕП двозонного типу приведена на рисунку 1.1.
На систему керування подається задаючий сигнали Uз.ω. Він подається, наприклад, з движку потенціометру, але може подаватися із інших джерел (ЦАП цифрової системи та інші). Напруга Uз.ω є сигналом задавання швидкості, причому вона може бути будь-якої полярності, залежно від напрямку обертання. Ця напруга зазвичай подається на задавач інтенсивності, що забезпечує темп зміни швидкості.
У цій структурі необхідно обмежувати максимальне і мінімальне значення струму збудження. Це можливо зробити за рахунок схеми обмеження струму збудження (рисунок 1.2). На вхід регулятору струму збудження через схему виділення максимуму, створену двома діодами, подаються сигнали:
1) завдання струму збудження від окремого незалежного джерела;
2) сигнал струму збудження з виходу регулятору попереднього контуру, що обмежений на рівні номінального значення.
Перевагою такої структури є можливість обмеження струму якоря.
Рисунок 1.1 – Функціональна схема системи керування по колу збудження.

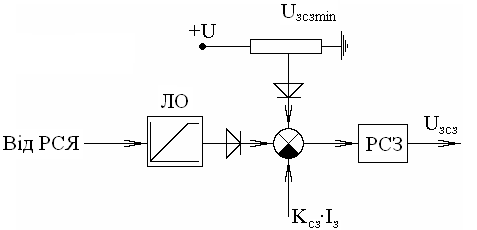

Рисунок 1.2 – Схема виділення максимуму.
2 Вибір тиристорного електроприводу
Основними технічними даними комплектних тиристорних електроприводів є номінальний струм Іном і номінальна напруга Uн .
Номінальний струм електроприводу обирається за струмом ТП і може бути більше номінального струму двигуна. Номінальна напруга ЕП визначається номінальною напругою електродвигуна.
Виходячи з цього за початковими даними двигуна Uн=440 В, Ін=790 А обираємо систему КТЕУ потужністю до 2000 кВт.
КТЕУ – 1600/825 – 1231110 –УХЛ4
До складу тиристорного ЕП входять електропривод постійного струму з тахогенератором, ТП для живлення якоря двигуна і ТП для живлення обмотки збудження, силовий трансформатор, комутаційна та захисна апаратура (рисунок 2.1).
Для даної системи використовуємо трансформатор ТНЗП – 1600/10 У3
Мережева обмотка:
Потужність Р=1584 кВ·А.
Напруга U=6 кВ.
Вентильна обмотка:
Напруга U=701 В.
Струм І=1600 А.
Перетворювач:
Напруга U=825 В.
Струм І=2000 А.
Втрати:
Холостого ходу ΔРхх=2800 Вт.
Короткого замикання ΔРкз=13600 Вт.
Напруга короткого замикання Uк %=5.6 %.
Струм холостого ходу Іхх=1.3 %.
Також відповідно даним обмотки збудження обираємо силовий трансформатор TV2 для живлення ТП обмотки збудження з довідника [2] ТСЗП – 16/0.7 УХЛ4
Мережева обмотка:
Потужність Р=7.3 кВ·А.
Напруга U=380 В.
Вентильна обмотка:
Напруга U=205 В.
Струм І=20.5 А.
Перетворювач:
Напруга U=230 В.
Струм І=25 А.
Втрати:
Холостого ходу ΔРхх=130 Вт.
Короткого замикання ΔРкз=320 Вт.
Напруга короткого замикання Uк %=4.7 %.
Струм холостого ходу Іхх=16 %.
Рисунок 2.1 – Силова частина електроприводу серії КТЕУ при номінальноу струмі I=1600 A.
