2. Столовая;
3. Душевая;
4. Общежитие;
5. Гараж;
6. Котельная;
7. Лабораторный корпус.
Объем воды, которую потребляет АХЦ, зависит от двух величин: количество водопотребителей (N) и среднесуточная норма потребления ().
Среднесуточная норма водопотребления () рассчитывается по следующей формуле:
= N10־³ (),
где: qн - среднесуточная норма водопотребления, ;
N - количество водопотребителей, чел.
Определяем максимальный суточный расход:
= ,
где: - коэффициент суточной неравномерности.
Определяем максимальный часовой расход:
= ,
где: - коэффициент часовой неравномерности.
Данные расчета о потребности в воде АХЦ представлены в таблице 1.
Таблица 1. Суточное и часовое водопотребление объектов АХЦ
№ п.п. |
Наименование объектов |
Единицы измерения |
Кол-во водопотреб., Ni |
Нормы водопотреб., л/сут. |
Qсрсут, м3 /сут |
Qмахсут, м3 /сут |
Kчас
|
Qмахчас м3 /час | |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
1. |
Администрат. здание |
человек |
90 |
10 |
0,9 |
1,3 |
1,17 |
1,8 |
0,08 |
2. |
Столовая |
человек |
150 |
25 |
3,75 |
1,3 |
4,875 |
1,8 |
0,36 |
3. |
Душевая |
сеток |
8 |
75 |
0,6 |
1,3 |
0,78 |
1,8 |
0,05 |
4. |
Общежитие |
мест |
180,0 |
100 |
18 |
1,3 |
23,4 |
1,8 |
1,755 |
5. |
Гараж: Автомобили Трактора |
штук штук |
6 6 |
500 150 |
3 0,9 |
1,3 1,3 |
3,9 1,17 |
1,8 1,8 |
0,29 0,08 |
6. |
Котельная |
м3/сут. |
20 |
|
|
1,3 |
20 |
1,8 |
1,5 |
7. |
Лаб. корпус |
человек |
5,0 |
10 |
0,05 |
1,3 |
0,065 |
1,8 |
0,004 |
Итого |
|
|
|
|
|
|
Вывод: В результате расчетов среднесуточный расход составляет 36,52 м3 /сут, максимальный суточный расход составляет 63, 995 м3 /сут, максимальный часовой расход 4,44 м3 /сут.
4. Водозабор для рыбхоза
4.1. Расчёт водозабора из открытого водоисточника
Водозабор предназначен для обеспечения суточного расхода в соответствии с режимом работы сооружения.
Расчетный расход водозабора определяется по формуле:
= (),
где: α - коэффициент учитывающий расход воды на собственные нужды водопровода (1,2);
Т - время работы насосной станции (24ч).
.
= = 0,08(/с).
В данной курсовой работе принимаем русловой водозабор раздельного типа, который состоит из приемного оголовка, самотечной линии, берегового колодца. Схема представлена на рис.5.

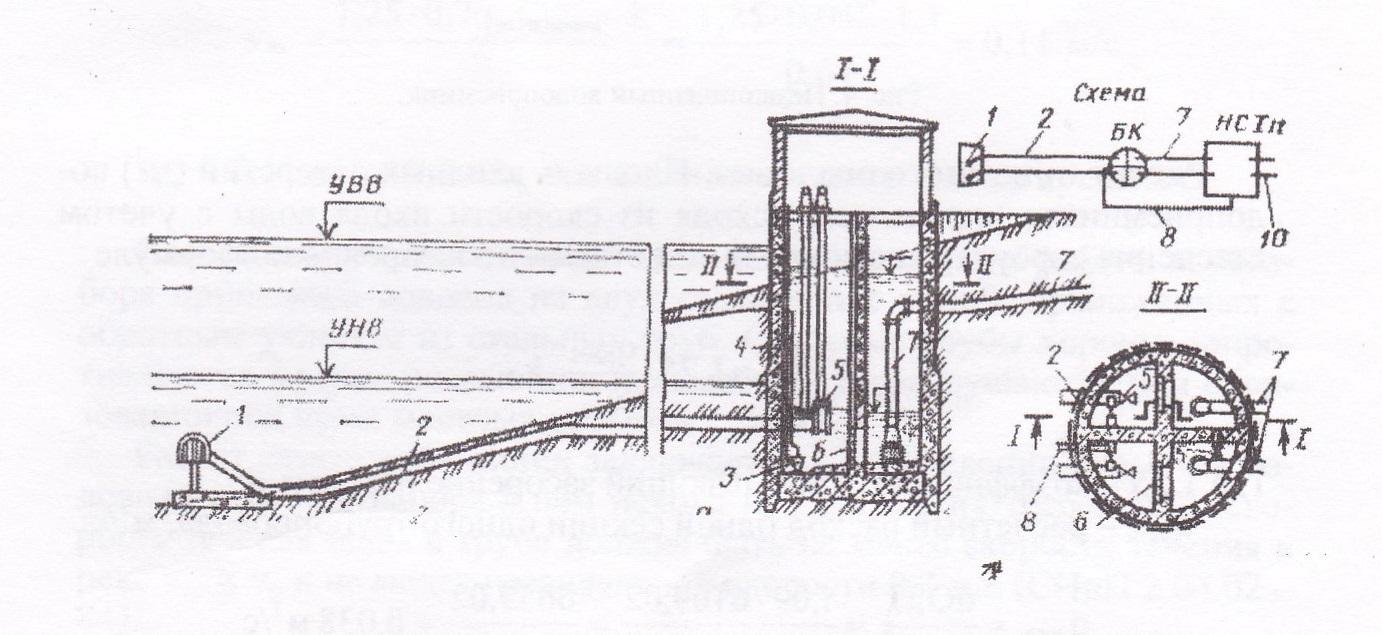

Рис. 5. Русловой водозабор раздельного типа:
1 – оголовок; 2 – самотечные трубы; 3 – эжектор; 4 – трубы эжектора; 5 – задвижка; 6 – сетка; 7, 10 – всасывающие и нагревательные трубы; 8 – подача воды от напорной линии на промывку самотечных труб.
Приемный оголовок имеет вид наклонного стояка с раструбом. Входное отверстие трубы закрыто сороудерживающей решеткой.
Располагается приемный оголовок по течению реки. Расчет оголовка заключается в определении площади входного отверстия и диаметра трубы.
Площадь входного отверстия определяется по формуле:
1,25 ),
где: 1,25 - коэффициент, который учитывает засорение отверстий;
- расчетный расход, проходящий по одному трубопроводу, равен ;
- скорость входа воды в оголовок (0,2 );
коэффициент учитывающий стеснение отверстий решетками (1,2).
1,251,1= 0,36).
Определяем диаметр трубопровода:
= ,
= = 0,67.
Проверяем пропуск расчётного расхода на случай отклонения одной линии при случаи аварии на самотечной линии:
,
Проверяем соответствие скорости входа воды в решетку по формуле:
1,25(),
1,25=0,1 ().
Самотечные линии. Расчет самотечных линий заключается в определении диаметра трубы и потерь напора в ней, исходя из следующего требования: скорость течения воды в трубе должна быть не менее скорости воды в реке.
Самотечные линии представляют собой водовод, выполненный из двух трубопроводов из стальных труб с обратным уклоном. Стальной трубопровод принимаем исходя из условий, так как хорошо сопротивляется ударам плавающих предметов.
Расчет самотечных линий заключается в определении диаметра трубопровода и потери напора в них.
Диаметра трубопровода для самотечных линий рассчитывается по формуле:
= ,
= = 0,1 (м).
Определяем потери напора по длине трубопровода:
∑h = hдл + hм ,
∑ hдл = h1 + h2 + h3 + h4 ,
где: h1 - потери на входе в трубу (h1 = 0,1 м);
h2 - потери при входе в решетку:
h2 = ,
где- сопротивление ().
H2 = 0,1= 0,0033 (м).
h3 - потери по длине:
= Kl ,
A – удельное сопротивление, зависящее от диаметра и материала;
l - длина самотечной линии ( l = 5м ).
hдл = 2,1871,05(0,04)2= 0,026 (м).
h4 = ,
где: 0,1.
h4 = 0,033 (м).
∑hдл =0,1+0,0033+0,006+0,033=0,14 (м).
hм= 0,1∑hдл,
hм = 0,1= 0,014 (м).
∑h=hдл+hм,
∑h= 0,026+0,1429= 0,17 (м).
Расчет берегового колодца. Береговой колодец представляет собой приемно-сетчатый колодец, состоящий из двух отделений: приемного и всасывающего. Между отделениями располагается перегородка с плоскими мелкоячеистыми сетками. В приемном отделении колодца осаждается песок. Путем процеживания воды через сетки задерживается мелкий мусор и рыба. Во всасывающем отделении располагается насос, который подает воду в насосную станцию I подъема. Береговой колодец создает разрыв между самотечными и всасывающими трубами, сокращающий длину последней и улучшающий работу насоса (рис. 6).
Рис.6. Схема берегового колодца
Расчет берегового колодца заключается в определении его размеров: высоты подземной части, определение отметок, уровней воды во всасывающем отделении, размером сетки, диаметра подземной части.
Определяем отметку уровней воды в приемном отделении берегового колодца:
Z1 = ,
Z1 =34 – 0,17 =33.83(м).
Определяем отметку уровня воды во всасывающем отделении берегового колодца:
Z2 = Z1 – 0,1 ,
Z2 = 33.830,1=33.73 (м).
Отметка уровня воды во всасывающем отделении меньше отметки уровня воды в приемном отделении на 10 см.
Отметка выхода самотечных труб в приемном отделении берегового колодца должны быть ниже на 0,3 м под уровнем воды Z1:
Z3 = Z2 – 0,3 ,
Z3 = (м).
4. Между приемным и всасывающим отделениями устанавливают плоскую съемную сетку, размер которой определяется по скорости прохода воды через ячеи. Определяем площадь сетки:
Fсет = ,
где: k - коэффициент, учитывающий стеснение входа стержнями решёток, (k = 2,0);
сет - скорость воды через сетку сет = 0,35 м/с).
Fсет = = 0,25 (м2) .
Сетка плоская, имеет длину, высоту и ширину. Определяем площадь сетки по размеру:
Fсет = bсетhсет.
Верх сетки устанавливаем на 30 см ниже верхней отметке воды во всасывающем отделении. Определяем отметку высоты сетки:
Z4= Z2-0,5;
Z4= 33.730,1= 33.63 (м).
Отметка низа сетки должна стоять на 0,5 м выше дна колодца и определяется по формуле:
= + 0,5.
Определяем отметку дна берегового колодца:
Zдна = Z3 – (dсл + 1,0) ,
где диаметр самотечной линии.
Zдна = 33.53 – (0,25+ 1,0) = 32.28(м).
=32.28 - 0,5 = 32.78 (м).
Определяем высоту сетки:
hсет= Z4 Z5,
hсет=33.63-32.78=0.85 (м).
Определяем ширину сетки:
b сет = ;
b сет = =0,29(м).
Определяем наземные части берегового колодца (высоту и диаметр).
Определяем диаметр наземной части колодца:
Дк = 2всет + 1,
Дк=0.58+1=1,58 (м).
Определяем отметку пола наземной части берегов колодца:
Z0 = Zбер + 1,0 ,
где: Zбер отметка берега реки, м.
Z0 = 37.0 + 1,0 = 38,0 (м).
Определяем высоту подземной части берегового колодца:
Hк = Z0 – Zдна ,
Hк.=38.0 – 32.28 = 5,72 (м).
