4.3. Конструювання дорожнього одягу.
Конструювання нежорсткого дорожнього одягу передбачає розв’язання наступних задач: призначення типу покриття; вибір матеріалів для дорожнього одягу; розміщення матеріалів в дорожньому одязі; визначення кількості шарів та їх орієнтовної товщини; призначення морозо- та теплозахисних засобів, а також заходів по підвищенню тріщиностійкості та зсувостійкості.
У відповідності з п.3.34 Інструкції |8| загальну товщину із матеріалів, які містять органічне в’яжуче, рекомендується приймати 10 см.

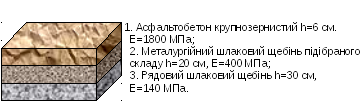

Враховуючи рекомендації п.3.25 Інструкції |8|, приймаємо:
Грунт земляного полотна – суглинок легкий пилуватий.
4.4. Розрахункові характеристики матеріалів конструктивних шарів та грунту земляного полотна. (табл. 12,13,17 Інструкції |8|).
Асфальтобетон дрібнозернистий щільний на бітумі
БНД-90/120.
При розрахунку на пружній прогин модуль пружності приймається при температурі +10оС у всіх кліматичних зонах: Е1=3200 МПа.
При розрахунку на зсув розрахункове значення модуля пружності приймається для III дорожньо-кліматичної зони при температурі 40оС: Е1=550 МПа.
При розрахунку на розтягування при згині розрахункове значення модуля пружності Е1=4500 МПа. Середній опір розтягуванню при згині Rр=2,92 МПа.
Міцні сні характеристики крупнозернистого пористого асфальтобетону нижнього шару на бітумі БНД-60/90 становлять:
при розрахунку на міцність Е2=2000 МПа;
при розрахунку на зсув Е2=460 МПа;
при розрахунку на розтягування при згині Е2=2800 МПа;
середній опір розтягуванню при згині Rр=2,92 МПа.
Модуль пружності активного шлаку з підібраним гранулометричним складом – Е3=400 МПа.
Модуль пружності рядового шлакового щебеню – Е4=150 МПа.
Розрахункові характеристики грунту земляного полотна:
1. Дорожньо-кліматична зона IV.
2. По табл. 6 Інструкції |8| встановлюємо середнє значення грунту в частках відWт, =0,60
3. Розрахункова вологість грунту:
де t – коефіцієнт нормативного відхилення (по п.2 дод.2 в залежності від потрібного рівня проектної надійності. При Кн=0,96дорівнює 1,20).
νМ – коефіцієнт варіації, дорівнює 0,1.
4. По табл. 10 Інструкції |8| за типом і розрахунковому значенню вологості визначаємо розрахункові характеристики грунту: Егр=51 МПа, =20о, сгр=0,021 МПа.
4.5. Розрахунок товщини дорожнього одягу.
Розрахунок дорожнього одягу на міцність.
Визначаємо потрібний модуль пружності на основі верхнього шару асфальтобетону:
За номограмою (рис. 3.3 |8|): ,.
Визначаємо потрібний модуль пружності в основі нижнього шару асфальтобетону: ,.
За тією ж номограмою знаходимо: ,.
Визначаємо потрібний модуль пружності в основі шару активного шлаку: ,.
За номограмою визначаємо: ,.
Визначаємо потрібну товщину конструктивного шару із рядового шлакового щебеню: ,.
За тією ж номограмою: ,, приймаємо 28 см.
Приймаємо потрібну товщину: .
Перевірочний розрахунок на зсув в грунті земляного полотна.
1. Обчислюємо середній модуль пружності дорожнього одягу:
2. Знаходимо співвідношення: ,.
Для цих співвідношень та приза номограмою на рис. 3.5 Інструкції|8| знаходимо від одиночного навантаження – 0,03
МПа. Активне напруження зсуву від тимчасового розрахункового навантаження:
3. По загальній товщині дорожнього одягу та по номограмі Інструкції|8| знаходимо активне напруження зсуву від власної ваги дорожнього одягу = - 0,0005 МПа. Загальне активне напруження в грунті:.
4. Визначаємо допустиме напруження зсуву в грунті (п.3.28 стор. 36 Інструкції |8| і рис. 3.8): .
Перевірка умови міцності дорожнього одягу на зсув:
.
Отже, дорожній одяг умові міцності на зсув задовільняє.
Перевірочний розрахунок на розтяг при згині у зв’язних шарах дорожнього одягу.
Розраховуємо асфальтобетонні шари на опір розтягу при згині:
Знаходимо співвідношення: ,.
По номограмі (рис. 3.11 стор. 41, |8|) знаходимо (для одиночного навантаження):(див. п.3.49 стор. 43,|8|).
Умова міцності виконана, якщо:
.
Дорожній одяг умові міцності на розтяг при згині задовольняє.
Розрахунок конструкції дорожнього одягу на морозостійкість.
Вихідні дані:
розрахункова глибина промерзання – 1,1 м;
кліматичний коефіцієнт (рис. 4.4 стор. 55|8|);
глибина залягання грунтових вод Н=2,0 м;
комплексна характеристика грунту В=5.0 (табл.. 4.2. стор. 56 |8|);
допустима величина морозного здимання lдоп=4 см (стор. 52).
Визначаємо товщину стабільних шарів дорожнього одягу:
де - еквіваленти теплотехнічних властивостей матеріалів по відношенню до ущільненого щебеню (табл. 32 стор. 152|8|).
Знаходимо співвідношення: ;.
По номограмі на рис. 4.2. стор. 58 Інструкції |8| знаходимо:
, звідки .
Отже, запроектований дорожній одяг є морозостійким.
4.6. Розрахунок підсилення існуючого дорожнього одягу.
Розрахунок існуючого дорожнього одягу на міцність ведемо знизу вгору.
Епотр=198 МПа, Егр=51 МПа.
.
1. Визначаємо модуль пружності по верхній площині рядового шлакового щебеню:,.
По номограмі (рис. 29 |8|) знаходимо: ,.
2. Визначаємо модуль пружності по верхній площині шару активного шлаку: ,.
За тією ж номограмою знаходимо: ,.
3. Визначаємо модуль пружності всього дорожнього одягу: ,. За номограмою:,.
Визначаємо необхідну товщину шару підсилення із дрібнозернистого асфальтобетону на бітумі БНД-60/90 при Е0=3200 МПа: ,. По номограмі,
