применение композитной арматуры в бетонных конструкциях (бенмокрэйн)
.pdfРасчетные изгибающие моменты
Полоса плиты над колоннами
M+v (max)= 180 кН.м M-ve (max)= 624 кН.м
Полоса плиты между колоннами
M+v (max)= 155 кН.м M-ve (max)= 60 кН.м
NSERC Industrial Research Chair in FRP Reinforcement for Concrete Structures
Свойства бетона
Тип |
Прочность |
Усадка |
Поризованность |
Максимальный |
Тип |
бетона |
бетона (MПa) |
(мм) |
(%) |
размер зерен |
цемента |
|
|
|
|
заполнителя |
|
|
|
|
|
(мм) |
|
|
|
|
|
|
|
E-1 |
35 |
82 ± 19 |
4 |
19 |
10SF |
|
|
|
|
|
|
NSERC Industrial Research Chair in FRP Reinforcement for Concrete Structures
Проектные предположения
Секции с излишним (CSA-S806) |
c d 7 |
7 2000εfu |
|
количеством арматуры |
|||
|
|
Mr>1.5Mcr иначе; Mr>1.5Mf
Коэффициент зависимости от сцепления, kb, для стекловолоконной арматуры GFRP с песчаным покрытием = 0.80
Минимальное армирование (мм2) 400Ef/Ag > 0.0025 Ag Должно использоваться в каждом из двух перпендикулярных направлений с шагом < 300 мм.
NSERC Industrial Research Chair in FRP Reinforcement for Concrete Structures
Проектные предположения
Предупреждение образования трещин : (CSA-S806)
Параметр предупреждения образования трещин, z:
z = kb Es ff 3 dc A Ef
Z < 45 000 Н/мм для внутреннего воздействия и 38 000 Н/мм для внешнего воздействия.
(Секция удовлетворяет критерию величины 38 000 Н/мм)
ff < 0.25 ffu для стекловолоконной арматуры
GFRP .
NSERC Industrial Research Chair in FRP Reinforcement for Concrete Structures
Проектные предположения
Пробивная способность: (CSA-S806) Наименьшая из нижеприведенных:
|
|
|
|
2 |
|
|
|
|
|
|
1 3 |
|
|
|
|
|
||
V |
= 0.028 |
1 |
|
|
E |
|
|
f |
' |
|
b |
|
d |
|
|
|||
c |
|
|
|
|
|
|||||||||||||
c |
c |
|
|
|
|
f |
|
f |
c |
|
o;0.5d |
|
|
|
||||
V =0.147 |
|
sd |
|
0.19 |
|
E |
|
|
f ' 1 3 |
b |
d |
|||||||
|
|
|
f |
|||||||||||||||
|
|
|||||||||||||||||
c |
c |
b |
|
|
|
|
|
|
|
|
|
f c |
|
o;0.5d |
|
|||
|
|
|
o;0.5d |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
V |
= 0.056 |
|
E |
|
|
f |
' 1 3 |
b |
|
|
d |
|
|
|
|
|||
c |
c |
|
f |
f |
|
c |
|
o;0.5d |
|
|
|
|
|
|
NSERC Industrial Research Chair in FRP Reinforcement for Concrete Structures
Проектные предположения
Огнестойкость
Всоответствии с CSA S806, огнестойкость бетонных плит, армированных FRP зависит от критической температуры арматуры FRP, толщины защитного слоя бетона и типа заполнителя бетонной смеси. Критической является температура, при которой армирование теряет определенную часть прочности на разрыв (обычно 50%) и больше не может выдерживать прилагаемую нагрузку.
Вприложении T приведены значения для расчета требуемой толщины защитного слоя бетона для арматуры FRP для получения необходимого предела огрестойкости (2 часа для закрытой парковки, NBCC).
Критическая температура для арматуры FRP = 325 °C (in CSA
S806-12).
NSERC Industrial Research Chair in FRP Reinforcement for Concrete Structures
Проектные предположения

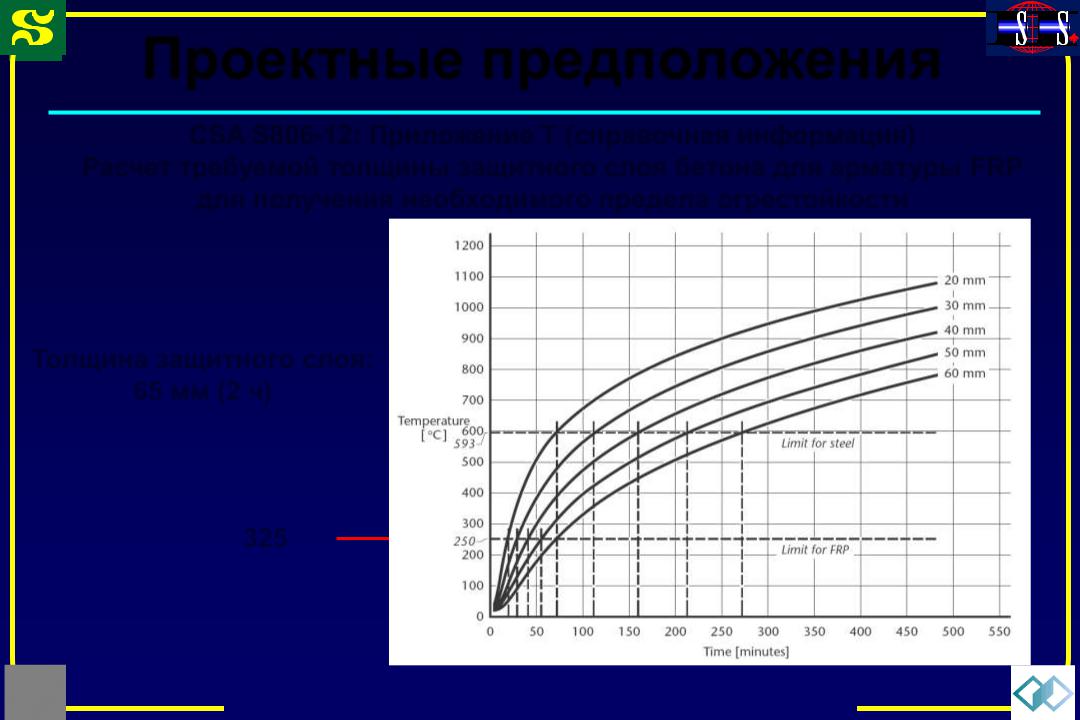

CSA S806-12: Приложение T (справочная информация)
Расчет требуемой толщины защитного слоя бетона для арматуры FRP для получения необходимого предела огрестойкости
Толщина защитного слоя: 65 мм (2 ч)
325
NSERC Industrial Research Chair in FRP Reinforcement for Concrete Structures
Армирование GFRP
Армирование плит
Полоса плиты (над колоннами): No. 7 @ 140мм Полоса плиты (между колоннами): No. 7 @ 200 мм
Полоса пролета(-ve момент): No. 7 @ 300 мм Полоса пролета (+ ve момент): No. 7 @ 230 мм
NSERC Industrial Research Chair in FRP Reinforcement for Concrete Structures
Армирование GFRP
NSERC Industrial Research Chair in FRP Reinforcement for Concrete Structures
Арматура GFRP
Для реставрации парковки было использовано 40,000 метров арматуры HM GFRP .
Данное количество включает:
1240 метров арматуры #5 HM GFRP
37,883 метров арматуры #7 HM GFRP
158 метров арматуры #8 HM GFRP
513 метров арматуры #10 HM GFRP
