1.6. Противопожарные мероприятия
Проектом предусмотрены противопожарные мероприятия согласно СНиП 21-01-97 "Пожарная безопасность зданий и сооружений".
Степень огнестойкости здания – II.
В здании предусматриваются конструктивные, объёмно-планировочные и инженерно-технические решения, обеспечивающие в случае пожара:
— возможность эвакуации людей, независимо от их возраста и физического состояния, наружу, на прилегающую к зданию территорию до наступления угрозы их жизни и здоровью, вследствие воздействия опасных факторов пожара;
— возможность спасения людей;
— возможность доступа личного состава пожарных подразделений и подачи средств пожаротушения к очагу пожара, а также проведения мероприятий по спасению людей и материальных ценностей;
— нераспространение пожара на рядом расположенные здания, в том числе при обрушении горящего здания;
— ограничение прямого и косвенного материального ущерба, включая содержимое здания и само здание, при экологически обоснованном соотношении величины ущерба и расходов на противопожарные мероприятия, пожарную охрану и её техническое оснащение.
Эвакуационные мероприятия предусмотрены в соответствии с требованиями СНиП 2.08.01-89, СНиП 2.08.02-89 и СНиП 21-01-97.
Для усиления охранных мероприятий и противодействия несанкционированному проникновению в здание детского сада данным проектом предусматривается система видеонаблюдения.
Проектируемая система видеонаблюдения позволяет проводить наблюдения охраняемых зон и обеспечивает передачу визуальной информации о состоянии этих зон и периметра всего здания.
2. Раздел:
“Расчетно-конструктивный”
Задание на проектирование:
Рассчитать и запроектировать ж/б марш шириной а=1,65 м для лестниц детского сада.
Расстояние между маршами 0,4 м.
Ступени размером 12,5
Угол наклона
Бетон класса
В-25 ()
Арматура:
А500 ()
Определение нагрузок и усилий.
Собственный вес типовых маршей по Каталогу индустриальных изделий для жилищного и гражданского строительства (ИИ-03) составляет: = 3,6 кН/
Временная нормативная нагрузка =3,0 кН/(300кгс/)
Коэффициент перегрузки =1,2

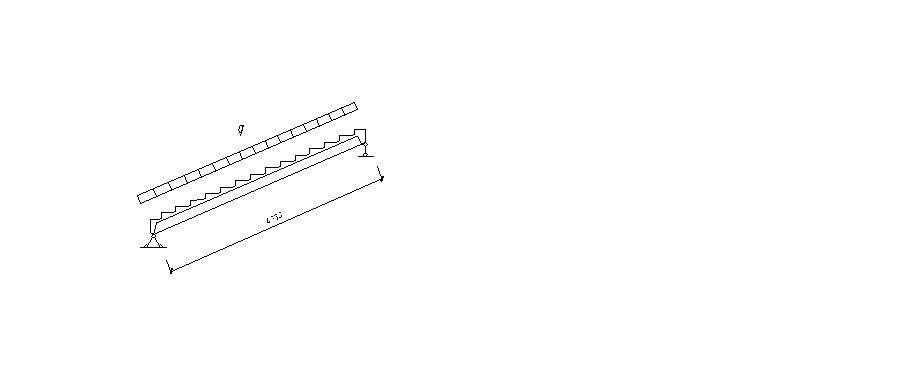

Расчётная нагрузка на 1 м длины марша:
q= ()a=(3,6)1,65=12,47 кН/м
Расчётный изгибающий момент в середине пролёта марша:
Поперечная сила на опоре

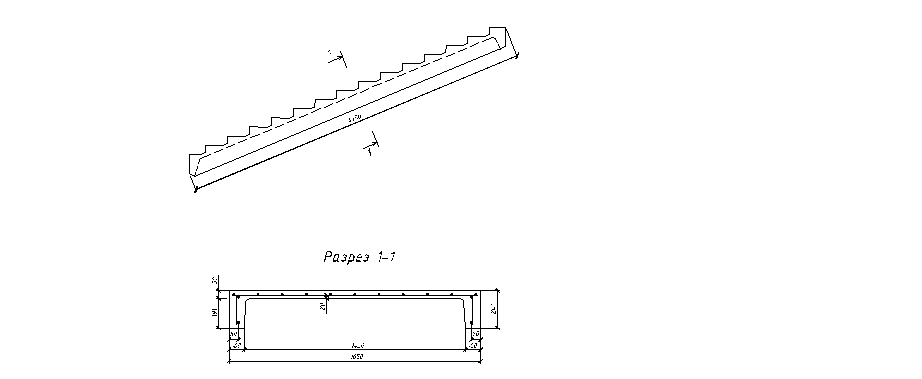

Предварительное назначение размеров сечения марша.
Применительно к заводским формам назначаем: толщину плиты (по сечению между ступенями) , высоту рёбер (косоуров)h= 241 мм, толщину рёбер
Действительное сечение марша заменяем на расчётное тавровое с полкой в сжатой зоне:
b=2=2100=200 мм
Ширину полки при отсутствии поперечных рёбер, принимаем не более:
см, принимаем за расчетное меньшее значение80 см.
Подбор площади сечения продольной арматуры.
По условию устанавливаем расчетный случай для таврового сечения
(при х=): приM
защитный слой бетона
M– изгибающий момент
382000014,5(100)0,9805(21,6 - 0,55)=9970200 Нсм
Условие удовлетворяется, нейтральная ось проходит в полке, расчет арматуры выполняем по формулам для прямоугольных сечений шириной
Вычисляем:
== 0,074
По таблице 2.12 находим =0,08
Определяем площадь арматуры:
== 4,22
Принимаем по сортаменту 2А500 ,c
В каждом ребре устанавливаем по одному плоскому каркасу КР-1.
