Определение осадок свайного фундамента (для сечения 1-1)
Среднее давление под подошвой условного фундамента 0,2998 МПа.
Дополнительное давление на грунт под подошвой условного фундамента определяется:
,
где природное давление грунта на глубине 8,3 м:
Ординаты эпюр природного давления и вспомогательной эпюры определены ранее.

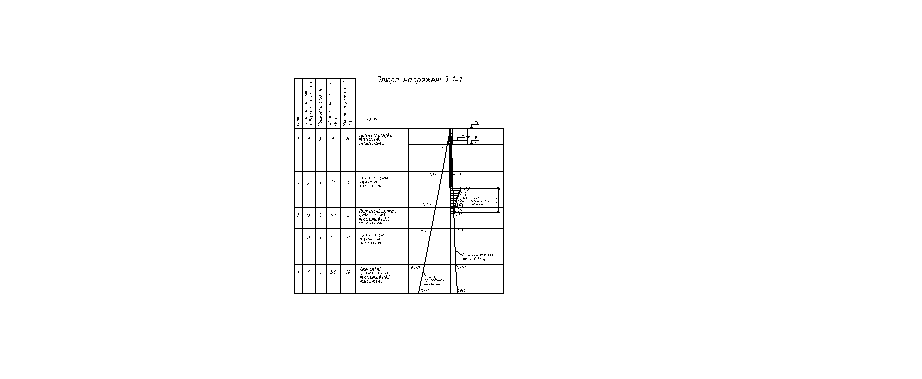

Построим эпюру дополнительных вертикальных напряжений от внешней нагрузки в толще основания рассчитываемого фундамента, используя формулу и данные таблицы 1 (приложение 2 СНиП 2.02.01-83*), определяя нижнюю границу сжимаемой толщи по точке пересечения вспомогательной эпюры и эпюры дополнительного давления. Все вычисления приведем в табличной форме.
Чтобы избежать интерполяции зададимся соотношением , тогда высота элементарного слоя грунта
№ |
Наименование слоя грунта |
МПа |
, МПа | |||
2 |
Глина полутвердая |
0 0,4 0,8 1,2 1,6 2,0 2,4 2,8 |
0 0,358 0,716 1,074 1,432 1,79 2,148 2,506 |
1,000 0,977 0,881 0,755 0,642 0,550 0,477 0,420 |
0,1392 0,1359 0,1226 0,1051 0,0894 0,0765 0,0664 0,0584 |
15 15 15 15 15 15 15 15 |
3 |
Песок средней крупности |
3,2 3,6 4,0 |
2,864 3,222 3,58 |
0,374 0,337 0,306 |
0,0521 0,0469 0,0426 |
20 20 20 |

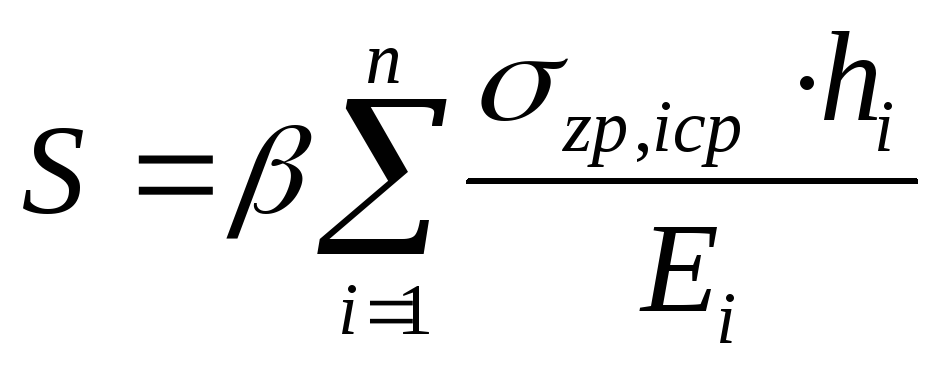

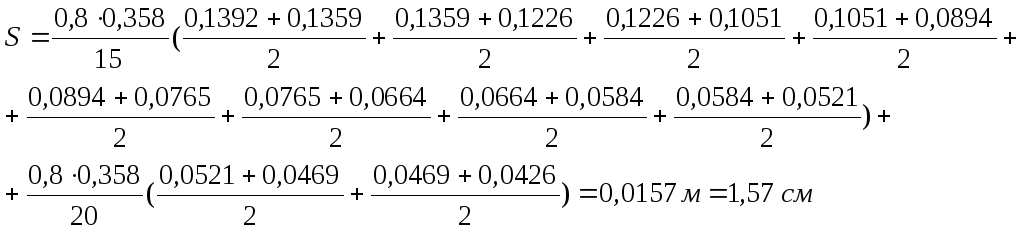

Определим осадку фундамента, пренебрегая различием модуля деформации на границе слоев грунта, принимая во внимание, что данное предложение незначительно скажется на результатах расчета
где - коэффициент, зависящий от коэффициента относительных поперечных деформаций
- среднее напряжение в i-ом элементарном слое
- высота i-го слоя грунта
- модуль деформации i-го слоя грунта
По нормам средняя осадка для такого типа зданий составляет 10 см, следовательно, полная расчетная осадка здания не превышает допустимых величин. Основное условие расчета по второй группе предельных состояний удовлетворяется.
Технико-экономическое сравнение вариантов
Технико-экономическое сравнение вариантов производится по экономической эффективности. Кроме того, учитываются возможности выполнения работ в сжатые сроки, и величины ожидаемых осадок.
Сравниваемые варианты должны обеспечивать долговечность и выполнение функции сооружения в течение всего срока эксплуатации, рассчитываться на все возможные комбинации загружения, которые передают надземные конструкции.
Фундамент мелкого заложения
№п/п |
Наименование работ |
Ед. изм |
Объем |
Стоим. работ |
Цена |
1 |
Разработка грунта под фундамент при глубине котлована 2,1 м |
|
2,73 |
700 руб. |
1910 руб. |
2 |
Крепление стенок котлована досками при глубине выработки до 3 м |
|
9,66 |
250 руб. |
2420 руб. |
3 |
Устройство подготовки из бетона толщиной 100 мм |
|
0,13 |
1700 руб. |
220 руб. |
4 |
Изготовление и разборка опалубки |
|
1,32 |
250 руб. |
330 руб. |
5 |
Устройство ленточного ж/б фундамента |
|
0,36 |
3000 руб. |
1080 руб. |
6 |
Обратная засыпка грунта с послойным трамбованием |
|
0,76 |
700 руб. |
530 руб. |
Итого: |
6490 руб. |
