1. Раздел:

“Архитектурно-планировочный”

Теплотехнический расчет наружной стены

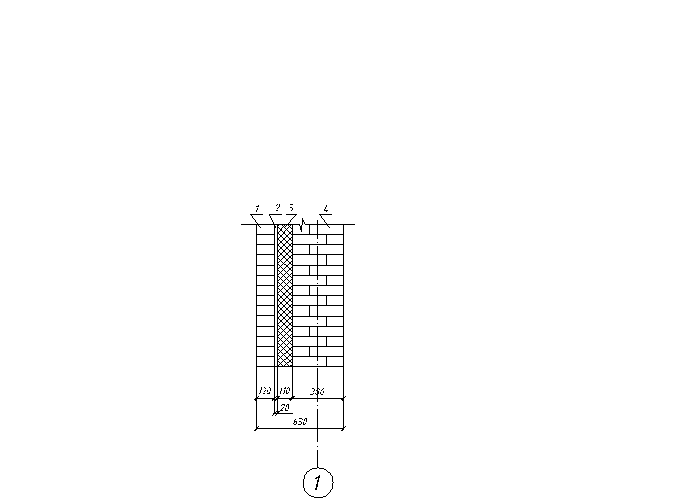

Схема ограждения:

1 – Силикатный кирпич

δ₁ =0,12 м; λ₁=0,87

2 – воздушная прослойка δ₂=0,02 м (в расчете не учитываем)

3 – утеплитель Rockwool Фасад Баттс

δ₃ =? м; λ₃=0,042

4 – Глиняный кирпич обыкновенный

δ₄ =0,38 м; λ₄=0,81

где λ – коэффициент теплопроводности () (приложение Т табл. Т1 СНиП 23-02-2003 «Тепловая защита зданий»), зависит от материала, его плотности, влажности (Карта зон влажности СНиП 23-02-2003 «Тепловая защита зданий»)

δ – толщина слоя, м.

Показатели слоёв ограждения и коэффициенты:

Параметры коэффициента	tинт	tоп	zоп	αвнут	αнар
Значение	+22°C	-0,9 °C	239	8,7	23

где t_инт – расчётная температура воздуха в помещении (по СНиП 23-02-2003 «Тепловая защита зданий» для здания детского сада t_в=22°C)

t_оп – средняя температура воздуха отопительного периода (по СНиП 23-02-2003)

z_оп – количество суток отопительного периода

α_внут, α_нар – по СНиП 23-02-2003

Определяем величину градусо-суток отопительного периода

D = (t_инт - t_оп) z_оп = (22- (-0,9)) 239 = 5473°C*Вт

по таблице 3 СНиП 23-02-2003 находим расчётное сопротивление теплопередаче R_тр конструкции стены:

R_тр = 3,32

Общее сопротивление теплопередачи многослойного ограждения:

м.

Принимаем толщину утеплителя

Общая толщина наружной стены: 120 мм + 20 мм + 110 мм + 380 мм=630 мм.

Теплотехнический расчет покрытия

Конструкция покрытия:

1 – Гидроизоляционный ковер

δ₁ =0,015 м; λ₁=0,17

2 – Выравнивающая стяжка из цементно-песчаного раствора

δ₂=0,05 м; λ₂=0,93

3 – Утеплитель Rockwool Bond Rock

δ₃ =? м; λ₃=0,0435

4 – Пароизоляция (в расчете не учитываем)

δ₄ =0,002 м

5- Засыпка из керамзитового гравия для уклона

δ₅ =0,15 м; λ₅=0,14

6- Ж/Б плита покрытия

δ₆ =0,22 м; λ₆=2,04

Определяем значение сопротивления теплопередачи

R₀=1/8,7 + 0,015/0,17 + 0,05/0,93 + ₃/0,0435 + 0,002/0,17 + 0,15/0,14 + 0,22/2,04+ 1/8= =1,573 + ₄/0,0435 = 4,935 (Вт/м²С⁰)

3. Определяем требуемую толщину слоя

₃=(4,935-1,573)*0,0435=0,146 м

Принимаем плиты Rockwool Bond Rock толщиной 150 мм.

по таблице 3 СНиП 23-02-2003 находим расчётное сопротивление теплопередаче R_тр конструкции покрытия:

R_тр = 4,935

Общее сопротивление теплопередачи многослойного покрытия:

м.

Принимаем толщину утеплителя Rockwool Bond Rock

Общая толщина конструкции покрытия: 15 мм + 50 мм + 150 мм + 20 мм + 150 мм +

+220 мм =605 мм.

1.1. Исходные данные для проектирования и строительства.

Дипломный проект на тему: “Детский сад на 190 мест (10 групп) в г. Санкт-Петербург”.

Район строительства относится к II В климатическому району и характеризуется следующими данными по СНиП 23-02-2003 “Тепловая защита зданий”:

— зона влажности- нормальная;

— расчетная температура наружного воздуха – 4,4⁰С

— преобладающее направление ветров - юго-западное направление;

— средняя температура наиболее холодной пятидневки – 26⁰С;

— глубина сезонного промерзания грунта = 1,2 м;

— продолжительность отопительного периода Z= 239 суток.

— вес снегового покрова для III снегового района – 1,8 кПа;

—cкоростной напор ветра для II ветрового района – 0,3 кПа;

В результате изысканий на строительной площадке было выявлено 5 инженерно-геологических элементов (ИГЭ):

ИГЭ-1 – суглинок полутвердый, непросадочный, среднесжимаемый. Мощность слоя- 6,0 м.

ИГЭ-2 – глина полутвердая, непросадочная, малосжимаемая. Мощность слоя- 5,0 м.

ИГЭ-3 – песок средней крупности, средней плотности, ненасыщенный водой, среднесжимаемый. Мощность слоя- 3,0 м.

ИГЭ-4 – суглинок твердый, непросадочный, малосжимаемый. Мощность слоя-5,0 м.

ИГЭ-5 – песок средней крупности, плотный, ненасыщенный водой, малосжимаемый. Мощность слоя- 4,0 м.

Грунтовых вод в результате изысканий выявлено не было.
