9. Свойства пф. Классификация типовых пф.
Описание связей между изображениями по Лапласу входных U1(s), I1(s) и выходных U2(s), I2(s) величин операторными соотношениями привело нас к наиболее общей форме представления входных и передаточных функций в линейных электрических цепях:
; ;;.
Функции Z(s), Y(s), K(s) — функции цепи — обладают рядом общих свойств. Изучение этих свойств необходимо, в частности, при решении задач синтеза цепей: определении структуры и параметров ее элементов по заданным входным и выходным токам и напряжениям. Это необходимо, например, при проектировании систем автоматики и связи, в которых нужно обеспечить заданный характер преобразования сигнала. Типичной в этом отношении является задача синтеза частотного фильтра. В дальнейшем будем использовать для входных и передаточных функций общее обозначение F(s), рассматривая эту величниу как функцию комплексного аргумента s = + j.
Вещественность. Параметры элементов цепи R, L, C входят в алгебраические уравнения, составленные для операторных изображений токов и напряжений на базе законов Кирхгофа, контурных или узловых уравнений, в комбинациях R, sL, 1/sC или 1/R, 1/sL, sC. Поэтому любая функция цепи, определяемая отношением изображений двух токов или напряжений, выражается рациональной дробью аргумента s:
.
Полином в знаменателе F(s) представляет характеристическое уравнение цепи. Он представляет собой главный определитель системы узловых или контурных уравнений Y или Z, в зависимости от того, какой из этих методов используют для описания цепи.
Коэффициенты полиномов числителя bk и знаменателя ak дроби F(s), образованные произведениями сопротивлений, емкостей или индуктивностей элементов цепи, вещественны. Эти полиномы также можно представить в факторизованной форме
, |
(22.1) |
где — корни числителя — нулиF(s); s0k — корни знаменателя — полюсы F (s).
Так как коэффициенты ak и bk являются вещественными, то при вещественных значениях оператора s функция цепи F(s) принимает вещественные значения
при . |
(22.2) |
Отсюда, в частности, следует, что комплексные нули s'0k также, как и полюсы s0k, — комплексно сопряженные.
10. Анализ систем в частотной области.

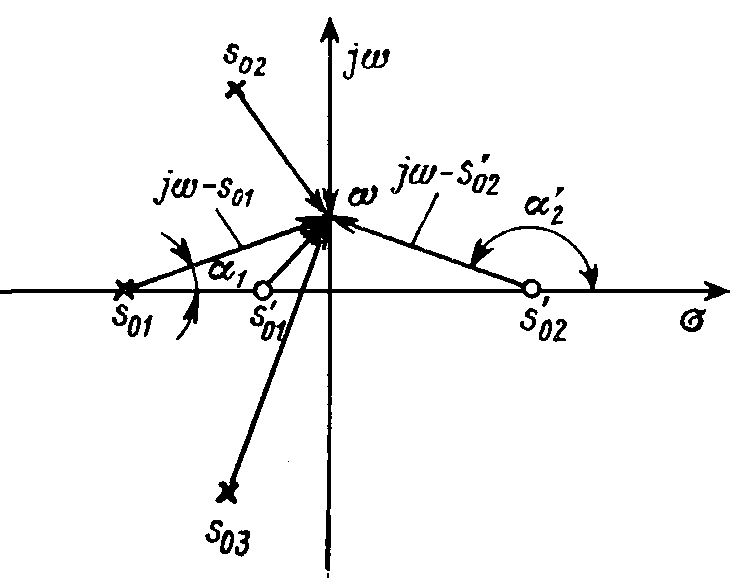

Изображение полюсов и нулей функции цепи F(s) на комплексной плоскости позволяет наглядно проследить за характером частотных зависимостей модуля и аргумента комплексной функцииF(j) — ее амплитудно- и фазочастотной характеристиками — во всем частотном диапазоне (от нуля до бесконечности). Отдельные сомножители полиномов числителя и знаменателя F(s) (22.1) (s – s0k) и (s – s'0k) при s = j изображаются на комплексной плоскости векторами, направленными из точек расположения полюсов и нулей в точку мнимой оси, соответствующую данной частоте (рис. 22.3).
Модуль функции F(j) представляется отношением произведения модулей векторов j – s'0k, отвечающих нулям функции F(s), к произведению модулей векторов j – s0k, соответствующих ее полюсам. Аргумент F(j) аналогично определяется разностью суммы аргументов 'k векторов j – s'0k и суммы аргументов k векторов j – s0k (см. рис. 22.3).
Так, вещественным полюсам и нулям с ростом частоты соответствует монотонное увеличение модулей отдельных сомножителей j – s0k и монотонное увеличение аргумента от 0 при = 0 до /2 при = . Для комплексного полюса или нуля s0k = 0k + j0k изменение модуля сомножителя имеет немонотонный характер — в точке оси = 0k, ближайшей к данной особой точке, модуль принимает минимальное значение, равное 0k. Это определяет заметные изменения модуля и фазы вблизи соответствующего полюса и нуля. Чем ближе полюс или нуль к мнимой оси, тем резче выражены изменения амплитудно- и фазочастотной характеристики в его окрестности.
Передаточные функции цепей с симметричным относительно мнимой оси расположением всех нулей и полюсов (например, рис. 22.2, б) имеют постоянный модуль при всех значениях .
Рассмотрим два четырехполюсника, изображенных на рис. 22.4, а,б.
Первый представляет собой делитель напряжения, в плечах которого включены сопротивления и Z2 = R. Поэтому его передаточная функция равна
.
Передаточную функцию по напряжению второго четырехполюсника найдем как разность падений напряжения на плечах моста, каждая из параллельных ветвей которого также является делителем напряжения U1:
.
Сопоставляя характер расположения полюсов и нулей двух цепей (рис. 22.4, в,г), приходим к выводу, что при одинаковых амплитудно-частотных характеристиках они обладают различными фазочастотными характеристиками.
