1.6. Инструмент для образования резьбы
Резьбу на деталях можно получать методом нарезания со снятием стружки и методом пластических деформации.
Для нарезания резьбы применяются метчики, плашки, резьбонарезные головки, резьбовые резцы и резьбовые фрезы, а для пластического деформирования - бесструженные метчики, накатные плашки, накатные ролики и головки.
Метчики бывают: ручные, гаечные, машинно-ручные, плошечные и маточные, сборные и специальные (рис 1.17).
Рис 1.17. Метчики
Ручные метчики применяют для нарезания резьбы вручную и делятся в виде комплектов, состоящего из 2 или 3 метчиков. Все метчики комплекта имеют разный диаметр, причем полный профиль резьбы имеет только чистовой метчик.
Метчики для метрической и дюймовой резьбы стандартизированы. Метчики для трубной, прямоугольной и трапецииидальной резьбы не стандартизированы.
Гаечные метчики бывают 4 видов: 1) с коротким хвостовиком; 2) с длинным хвостовиком; 3) с длинным хвосто-виком станочные; 4) с изогнутым хвостовиком.
Машинно-ручные метчики применяют для получения цилиндрической и конической резьбы. Этими метчиками можно нарезать машинным способом резьбы всех размеров и вручную резьбу с шагом до 3 мм включительно.
Плашечные и маточные метчики служат для нарезания резьбы на плашках, причем плашечный метчик производит предварительное нарезание, а для получения совершенно правильной и чистой резьбы служит маточный метчик.
Сборные метчики могут быть 3 видов: нерегулируемые, регулируемые и самовыключающиеся (рис. 1.18).
Рис. 1.18. Метчик регулируемый
Специальные метчики возглавляют большую группу, в которую входят ненормализованные конструкции метчиков.
Плашки применяют для нарезания наружной резьбы. В зависимости от конструктивных форм и применения, плашки разделяют на 2 типа: круглые и раздвижные (клупповые).
Круглые плашки(рис.1.19) изготавливают из 3 конструкций: цельные, прорезные (пружинящие) и трубчатые.
Рис.1.19. Круглые плашки
Раздвижные плашки (рис. 1.20) состоят из 2 половинок, постепенно сдвигаемых в процессе резания. Закрепление их для работы производят в специальном приспособлении, называемом косым клуппом.
Рис.1.20. Плашка раздвижная и клупп
Резьбонарезные головки предназначены для нарезания наружных резьб (рис. 1.21). В качестве режущего инструмента используется гребенки (плашки), которые могут быть двух типов: радиальные и тангенциальные. Радиальные гребенки сдвигаются по радиусу, тангенциальные перемещаются по касательной к нарезаемой детали.
3
Рис.1.21. Резьбонарезная головка
Резьбонарезные головки могут быть вращающимися и не вращающимися (стационарными). Вращающиеся головки предназначены для нарезания резьб на сверлильных станках и автоматах, а не вращающиеся для нарезания резьб на револьверных и токарных станках.

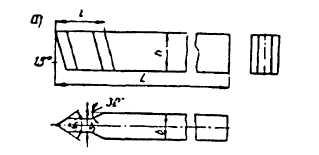

Резьбовые резцы делятся на обыкновенные резьбовые резцы и резьбовые гребенки (рис. 1.22).
