Порядок виконання роботи
О
знайомитися з обладнанням і приладами, які використовуються в даній роботі.

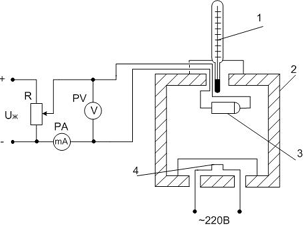

Зібрати схеми вимірювань з термістором (рис. 6).
Рис. 6. Схема з термістором
У схемі використовуються такі пристрої та прилади: ртутний термометр (1), термостат (2), термістор (3), спіраль нагріву термостата (4), вольтметр PV на 5 В, міліамперметр РА на 20 мА, реостат R на 200 Ом. Напруга живлення Uж подається у схему від джерела ТЕС 13.
Подати напругу і встановити її рівень 5 В. Якщо температура в термостаті не досягає 20С, ввімкнути нагрів термостата і коли температура досягне 20С, зафіксувати струмІпо міліамперметру РА. Якщо на початку вимірювань температура в термостаті була вище 20С, то перший результат треба фіксувати, коли температура досягне 30С. Після запису першого результату треба занести в табл. 1 результати вимірів при температурах, наведених в цій таблиці.
Розрахувати температуру Т по шкалі Кельвіна та опір термістора R згідно з формулами:
Результати всіх вимірів занести до табл. 1.
Таблиця 1
№ п\п |
U, В |
I, А |
t, С |
Т, К |
R, кОм |
B, К |
(ф-ла 1) |
(ф-ла 5) | ||
град-1 |
% / С |
град-1 |
% / С | |||||||
1 |
5 |
|
20 |
|
|
|
|
|
|
|
2 |
5 |
|
30 |
|
|
|
|
|
|
|
3 |
5 |
|
40 |
|
|
|
|
|
|
|
4 |
5 |
|
50 |
|
|
|
|
|
|
|
5 |
5 |
|
60 |
|
|
|
|
|
|
|
6 |
5 |
|
70 |
|
|
|
|
|
|
|
7 |
5 |
|
80 |
|
|
|
|
|
|
|
8 |
5 |
|
90 |
|
|
|
|
|
|
|
9 |
5 |
|
100 |
|
|
|
|
|
|
|
Згідно з формулою (3) зробити розрахунки коефіцієнтів В по всіх результатах табл. 1. Визначити також середній коефіцієнт Вср для даного термістора
,
де n – кількість розрахованих коефіцієнтів Bi.
Розрахувати коефіцієнт за формулами (1) та (5) і визначити ці результати у (% / град) та занести до табл. 1. Як і в п. 5, розрахувати середні значення коефіцієнтів , які приведені у табл. 1.
Побудувати залежність опору термістора R від температури t, тобто R = f (t).

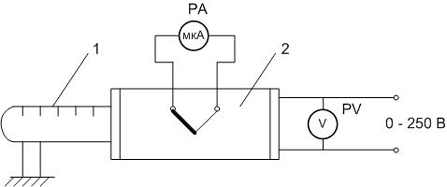

Зібрати схему для досліджень термопари (рис. 7). Виводи резистора нагріву 2 підключити до джерела живлення змінного стуму з регульованою напругою 0…250 В. До виводів термопари підключити мікроамперметр РА постійного струму. Термометр 1 треба закласти в резистор так, щоб він займав горизонтальне положення.
Подати напругу і встановити її рівень 30 В на вольтметрі PV. Після початку нагріву треба спостерігати за струмом по міліамперметру PA і, коли струм стане приблизно рівним 7 мкА, вимкнути напругу живлення. Внаслідок інерційності термопари струм спочатку продовжує зростати, але потім зріст припиняється і починається зменшення струму. Коли він стане рівним 7 мкА, зафіксувати температуру і занести її величину до табл. 2. В міру зниження температури струм термопари також знижується. При визначених таблицею струмах необхідно фіксувати температуру і заносити до табл. 2.
Розрахувати, як в п. 2.4, температуру по Кельвіну (Т, К) і занести результати до табл. 2. Потім побудувати статичну характеристику термопари Іт = f (T-Tx), де Tx - температура холодної термопари.
Зробити висновки за результатами досліджень термістора і термопари
Рис.
7. Схема дослідження термопари
Таблиця 2
№ п\п |
t, С |
Т, К |
Іт, мкА |
1 |
|
|
0 |
2 |
|
|
1 |
3 |
|
|
2 |
4 |
|
|
3 |
5 |
|
|
4 |
6 |
|
|
5 |
7 |
|
|
6 |
8 |
|
|
7 |
