Лабораторная работа № 5

ШТЕМПЕЛЕВАЛЬНАЯ МАШИНА ШМ-4А

1 ЦЕЛЬ РАБОТЫ:

Изучение конструкции ШМ-4А. Назначение ее основных узлов и принцип работы.

Рисунок 5.1 - Общий вид штемпелевальной машины ШМ-4А

2 ТЕОРЕТИЧЕСКИЕ СВЕДЕНИЯ

2.1 НАЗНАЧЕНИЕ И ТЕХНИЧЕСКИЕ ДАННЫЕ

Штемпелевальная машина ШМ-4А – предназначена для гашения знаков почтовой оплаты, нанесения на письменную корреспонденцию оттиска календарного штемпеля, а также для учёта количества отштемпелёванных писем.

ТЕХНИЧЕСКИЕ ДАННЫЕ

1 Производительность машины, писем/час

техническая - 22 500

эксплуатационная - 15 000

2 Толщина штемпелюемой корреспонденции, мм - 0,25 -6,0

3 Габаритные размеры машины, мм

длина - 785

ширина - 685

высота - 1050

4 Масса машины, кг - 120

2.2 ОПИСАНИЕ КОНСТРУКЦИИ

Узлы и детали из которых состоит штемпелевальная машина ШМ-4А, показаны на рисунках 5.2, 5.3.

На станине 1, состоящей из основания, тумбы и ванны, укреплён электродвигатель 2 с механизмом привода машины 3. Сверху, к боковой стенке ванны, на петлях укреплена плита 4. На плите смонтированы основные механизмы машины:

5 - продвигающий механизм с сепаратором;

6 - механизм вала календарного штемпеля;

7 - красящий и печатный механизм;

8 - счётчик;

9 - стартовый стол ;

10 - приёмный стол (накопитель для сбора в пачку отштемпелёванных писем);

11 - съёмный столик (для размещения приготовленных для штемпелевания писем).

Рисунок 5.2 - Габаритные размеры ШМ-4А

10

6

5

9

Рисунок 5.3 - Вид сверху на машину ШМ-4А

2.3 ПРИНЦИП РАБОТЫ штемпелевальной машины шм-4а

Машина приводится в действие электродвигателем. При его включении вращательное движение шкива 1 (рисунок 5.4) при помощи клинового ремня 2 и передаточного механизма 3 сообщается всем зубчатым колёсам и роликам машины, которые установлены в ванне, заполненной машинным маслом (Рисунок 5.5). Остаётся неподвижным только вал штемпеля 19, удерживаемый рычагом включения 21, упирающимся в ролик 5 кулачка 6 вала 19, а свободно установленное на этом валу зубчатое колесо 22 вращается, преодолевая трение, возникающее между пробковым вкладышем и дисками сцепления. Рабочий устанавливает пачку писем на площадке 9 (рисунок 5.3) и продвигает её к ленте 15 (рисунок 5.4) главного продвигающего механизма (рисунки 5.4, 5.6).

Рисунок 5.4 - Разрез штемпелевальной машины ШМ-4А

1

2

1 - Масляная ванна;

2 - Механизм вращения роликов (приоткрыт).

Рисунок 5.5 - Масляная ванна с механизмом

Письма, соприкасающиеся с лентой 15 (рисунок 5.4) увлекаются ею вперёд в зажим продвигающих роликов 11 и 10, проходят между штемпелем 9 и подпружиненным роликом 8, после штемпелевания попадают под удары лопастей отбивного ролика 7 и отбрасываются в приёмник 10 (рисунок 5.2).

За счёт возникающего трения между соседними письмами лента 15 (рисунок 5.4) продвигает вперёд сразу несколько писем, однако письма должны проходить перед штемпелем строго по одному, последовательно. Поэтому слева от приводного ролика 15 (рисунок 5.4), главного продвигающего механизма, поставлен сепарирующий (тормозной) ролик 13, имеющий направление вращения противоположное движению ленты. Ролики 10, 8, 12, 14, лента 15 вращаются по часовой стрелке, а расположенные слева штемпель 19 и ролик 11 вращаются против часовой стрелки. Вследствие этого, когда ближайшее к ленте письмо проходит с лёгким трением между лентой и щитком сепарирующего ролика 13, увлекаемые этим письмом соседние с ним письма, наталкиваются на ролик 13, задерживаются до тех пор, пока проходящее между лентой и щитком сепарирующего ролика письмо не освободит место следующему письму.

Движение письма и начало вращение календарного штемпеля 9 (рисунок 5.4) согласованы так, что штемпель поворачивается, когда письмо подвинется почти до зажатия между штемпелем и его прижимным роликом 8. Для плавного прохождения письма в зазор при неподвижном штемпеле, у последнего со стороны, обращённой к прижимному ролику, имеется плоский срез.

Для того чтобы письмо продвинулось в приёмник 10 (рисунок 5.2) после остановки штемпеля, над штемпелем установлен вспомогательный ролик (на рисунке отсутствует). Письмо, находясь в зажиме между печатным 9 (рисунок 5.4) и вспомогательным 8 роликами, продолжает продвигаться в приёмник.

Окрашивание календарного штемпеля осуществляется красящим приспособлением, установленным на верхней плите машины. Фетровый ролик, пропитанный штемпельной краской, смазывает поверхность штемпеля до того, как последний начнёт касаться письма.

11

13

15

Рисунок 5.6 - Главный продвигающий механизм

1

2

3

4

5

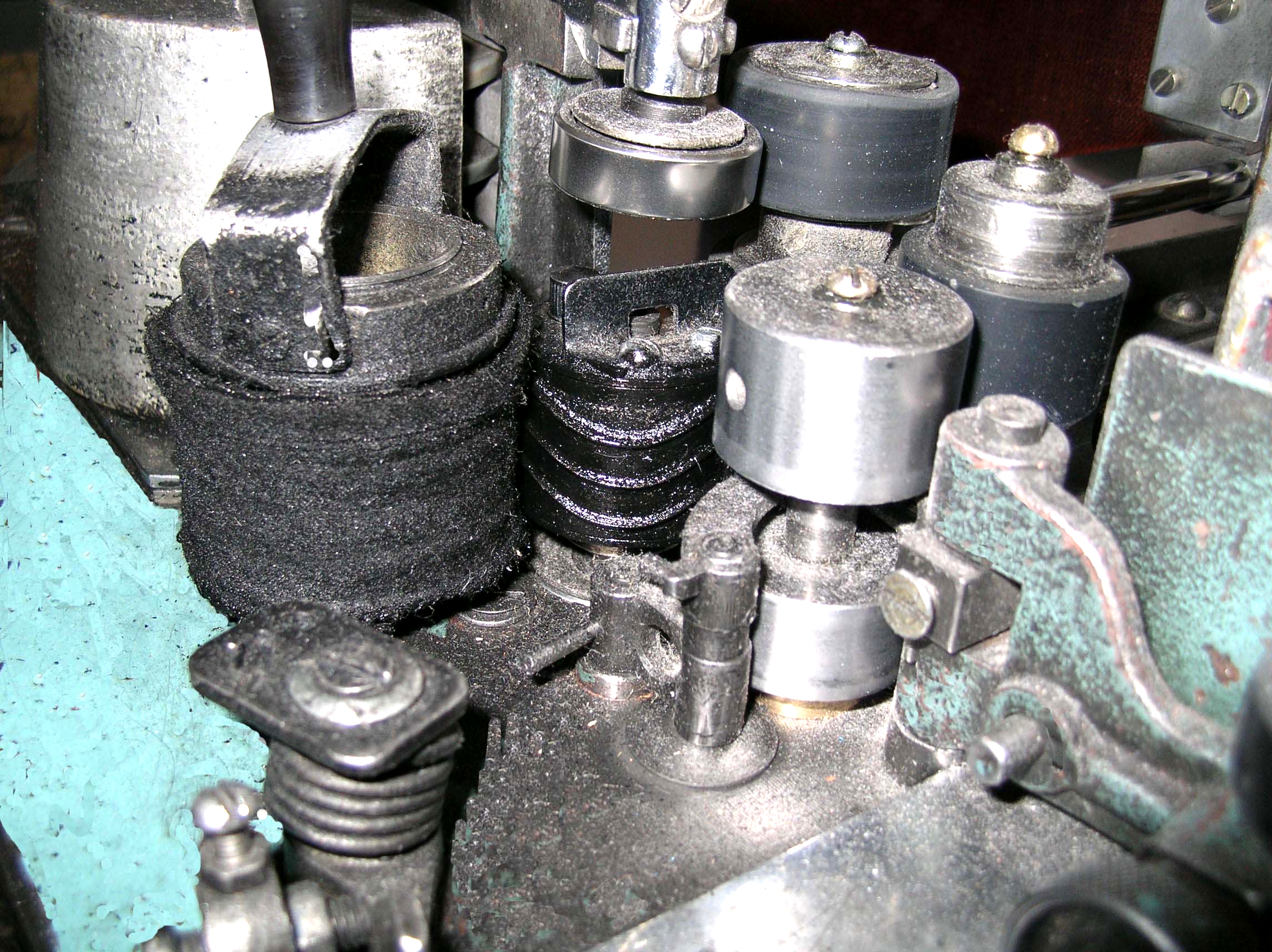

1 - Красящий фетровый валик;

2 - Календарный штемпель;

3, 4 - Подающие ролики;

5- Прижимной ролик.

Рисунок 5.7 - Штемпелевальный механизм машины ШМ-4А

В машине имеется механизм, регулирующий величину зазора между сепарирующим роликом и лентой 15 (рисунок 5.4). Этим механизмом пользуются при штемпелевании партий писем различной толщины.
