1.2. Команды системы AutoCad
Управление системой AutoCAD заключается в задании команд для выполнения. Существует три способа ввода команд:
с помощью панелей инструментов;
с помощью падающих меню;
ввод в командной строке.
Необходимо понимать, что это три разных способа запуска одной команды. Например, команда рисования линий может запускаться с помощью меню Рисовать/Линия, с помощью панели инструментов Рисовать и с помощью команды Line (Линия), набранной в командной строке.
После ввода команды или её опций на клавиатуре необходимо нажать клавишу Enter.
Если в ответ на запрос Команда:(Command:) нажать клавишу Enter, то AutoCAD повторит вызов предыдущей команды.
При выполнении команд используется манипулятор "мышь".
Если какой-либо панели инструментов на экране нет, то щелкнуть правой клавишей на любой панели инструментом и в открывшемся контекстном меню щелчком левой клавиши мыши выбрать нужную панель инструментов.
1.3. Единицы рисунка
AutoCAD может работать в двух линейных единицах измерения: в миллиметрах и дюймах, и различных угловых единицах, причем единицы в процессе работы могут меняться. Подробная установка единиц осуществляется в окне при выборе пункта меню Формат/Единицы рисунка (рисунок 2).
Рисунок 2 – Диалоговые окна установки единиц измерения
Выберите десятичные единицы (включите переключатель Десятичные). Рисунок иллюстрирует те единицы, которые вы выбрали. Затем с помощью раскрывающегося списка Точность установите точность, с которой вы будете оперировать с вещественными числами (щелкните левой кнопкой мыши, поместив ее указатель на треугольнике раскрывающегося списка, и отметьте подходящий для вас вариант). Затем выберите Десятичные градусы. Установите Точность измерения углов (обычно это округление до целого). Затем нужно щелкнуть на кнопке Направление. Откроется диалоговое окно, в котором нужно выбрать то направление, которое будет соответствовать нулевому углу (обычно это Восток), и щелкнуть на кнопке ОК. После этого в предыдущем окне нужно щелкнуть на кнопке ОК.
1.4. Лимиты рисунка
По умолчанию это формат A3 (420 х297)мм, но пользователь может выбрать и другой формат, например, А4. Для задания границ рисунка необходимо:
выбрать пункт меню Формат/Пределы чертежа;
в командной строке появится надпись: Левый нижний угол или [Вкл/Откл] <0.0000,0.0000>;
с клавиатуры ввести значение левого нижнего угла 0,0 и нажать Enter;
в командной строке появится надпись: Правый верхний угол <420.0000,297.0000>;
с клавиатуры ввести значение правого верхнего угла 210,297 и нажать Enter;
выбрать пункт меню Вид/Масштаб/Все.
1.5. Загрузка типов линий
Для загрузки типов линий необходимо выполнить следующие действия:

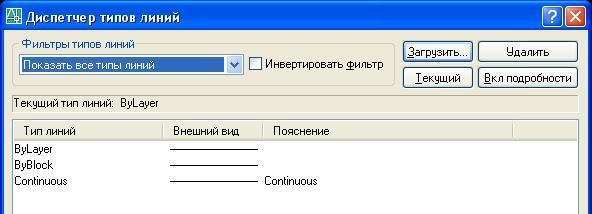

выбрать пункт меню Формат/Тип линии. В открывшемся диалоговом окне Диспетчер типов линий щелкнуть на кнопке Загрузить (рисунок 3);
Рисунок 3 – Диалоговое окно Менеджера типов линий

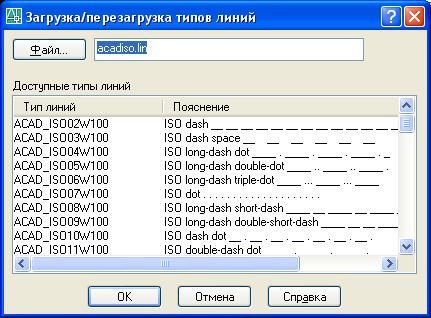

на экране появляется диалоговое окно Загрузка/перезагрузка типов линий, в котором рекомендуется выбрать линии ISO dash (Штриховая) и Center (Осевая) (рисунок 4);
Рисунок 4 – Диалоговое окно Перезагрузки типов линий
щелкнуть на кнопке ОК в диалоговом окне Диспетчер типов линий.
