3.1.4. Внутреннее сопряжение двух окружностей
Исходные данные: на чертеже по заданным координатам центров и радиусов построены окружности (рисунок 26). Задан радиус дуги сопряжения (100 мм). Необходимо построить внутреннее сопряжение данных окружностей.
Рисунок 26 – Внутреннее сопряжение окружностей.
Порядок построения:
щелкнуть на пиктограмме Круг;
щелкнуть правой клавишей и в открывшемся контекстном меню выбрать опцию ККР (касательная, касательная, радиус);
в командной строке появится сообщение: Укажите точку на объекте, задающую первую касательную;
щелкнуть левой клавишей мыши на первой окружности;
в командной строке появится сообщение: Укажите точку на объекте, задающую вторую касательную;
щелкнуть левой клавишей мыши на второй окружности;
в командной строке появится сообщение: Радиус круга <100.0000>;
ввести с клавиатуры значение радиуса дуги сопряжения и нажать Enter.
Часть окружности, лежащую ниже точек сопряжений нужно удалить, используя команду Обрезать. За режущие кромки принять исходные окружности.
3.2. Размеры
Размеры показывают геометрические величины объектов, расстояния и углы между ними, координаты отдельных точек. В AutoCAD используется множество типов размеров, которые можно разделить на три основных типа: линейные, радиальные и угловые.
Команды простановки размеров находятся в падающем меню Измерение. Для удобства можно воспользоваться пиктограммами на одноименной панели инструментов (рисунок 27).
Рисунок 27 – Панель Измерение.
Размеры в AutoCAD включают следующие элементы:
размерные линии - линии со стрелками, выполненные параллельно соответствующему измерению;
размерные стрелки;
выносные линии - проводятся от объекта к размерной линии;
размерный текст - текстовая строка, содержащая величину размера и другую информацию;
выноски - используются, если размерный текст невозможно расположить рядом с объектом.
3.2.1. Настройка размерного стиля
Размерный стиль – это совокупность значений всех размерных переменных, определяющих вид размера на чертеже.
Команда Стиль измерения обеспечивает работу с размерными стилями в диалоговом окне Диспетчер размерных стилей (рисунок 28).
Порядок настройки размерного стиля:
щелкнуть на кнопке Изменить;
в открывшемся диалоговом окне Изменение размерного стиля: ISO-25 открыть верхнюю закладку Символы и стрелки. В выпадающем меню Первый выбрать Разомкнутая 30. Установить Размер стрелки 5 мм;
открыть верхнюю закладку Текст. Установить Высота текста 5 мм. В выпадающем меню Текстовый нажать и в открывшемся диалоговом окне выбрать Имя шрифта Times New Roman, Высота шрифта 5мм, а затем щелкнуть на кнопке Применить и закрыть окно;
открыть верхнюю закладку Размещение. В открывшемся диалоговом окне выбрать опции размещения;
открыть верхнюю закладку Основные единицы. В открывшемся диалоговом окне раскрыть выпадающий список Точность и выбрать точность 0.0. В этом же диалоговом окне можно задать Масштаб. Например, если масштаб изображения 2:1, то следует задать 0.5;
щелкнуть на кнопке ОК и щелкнуть на кнопке для закрытия диалогового окна.

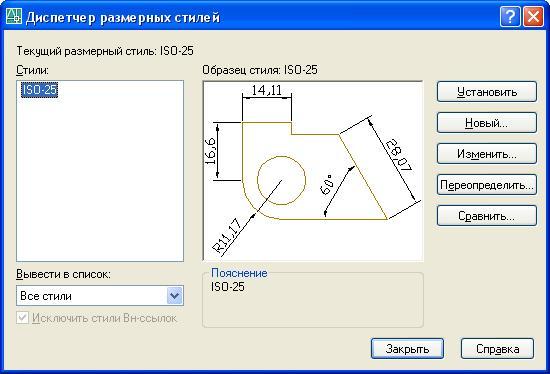

Рисунок 28 – Диалоговое окно Диспетчер размерных стилей
