3.2.4. Нанесение радиусов
Радиус - применяется для простановки размера дуги или окружности.
Вызов команды:
щелкнуть на пиктограмме ;
из падающего меню: Измерение/Радиус;
запрос в командной строке: Команда: Dimradius;
Первый запрос системы: Выберите дугу или круг: Возможные ответы:
любым известным способом указать дугу или круг.
Второй запрос системы: Положение размерной линии или [МТекст/Текст/Угол/]: Возможные ответы:
любым известным способом указать положение размерной линии; удобнее всего указать мышью направление выноса размерной линии и ввести значение;
М или МТекст для добавления добавочной надписи к размеру. При этом надпись будет добавлена к значению размера;
Т или Текст для замены значения размера на произвольный текст; при этом система выдает дополнительный запрос: Размерный текст <значение размера>: Возможные ответы:
любым известным способом указать размерный текст;
нажать клавишу Enter для задания размерного текста, предложенного по умолчанию;
У или Угол задает угол поворота размерного текста; при этом система выдает дополнительный запрос: Угол поворота размерного текста: Возможные ответы:
любым известным способом указать угол.
3.2.5. Нанесение диаметров
Диаметр - применяется для простановки диаметра окружности
Вызов команды:
щелкнуть на пиктограмме ;
из падающего меню: Измерение/Диаметр;
запрос в командной строке: Команда: Dimdiametr;
Способ построения полностью аналогичен радиусу.
3.2.6. Нанесение угловых размеров
Угловой размер - применяется для простановки угловых размеров.
Вызов команды:
щелкнуть на пиктограмме ;
из падающего меню: Измерение/Угловой;
запрос в командной строке: Команда: Dimangular.
Первый запрос системы: Выберите дугу, круг, отрезок или <Указать вершину>: Возможные ответы:
необходимо выбрать два объекта, угол между которыми необходимо измерить;
Второй запрос системы: Положение размерной линии или [МТекст/Текст/Угол/]: Возможные ответы:
любым известным способом указать положение размерной линии; удобнее всего указать мышью направление выноса размерной линии и ввести значение;
М или МТекст для добавления добавочной надписи к размеру. При этом надпись будет добавлена к значению размера;
Т или Текст для замены значения размера на произвольный текст; при этом система выдает дополнительный запрос: Размерный текст <значение размера>: Возможные ответы:
любым известным способом указать размерный текст;
нажать клавишу Enter для задания размерного текста, предложенного по умолчанию;
У или Угол задает угол поворота размерного текста; при этом система выдает дополнительный запрос: Угол поворота размерного текста: Возможные ответы:
любым известным способом указать угол.
3.3. Задание на лабораторную работу № 3
Получите у преподавателя индивидуальное задание - чертеж детали.
Задание выполняется в следующей последовательности:
изучить геометрические построения в AutoCAD;
изучить нанесение размеров в AutoCAD;
загрузить файл с шаблоном формата А4;
включить режимы объектной привязки;
выполнить чертеж по заданным размерам в масштабе 1:1 в соответствии с полученным заданием;
настроить стиль размеров;
нанести размеры;
заполнить основную надпись;
сохранить чертеж в виде файла как отчет по работе №3.

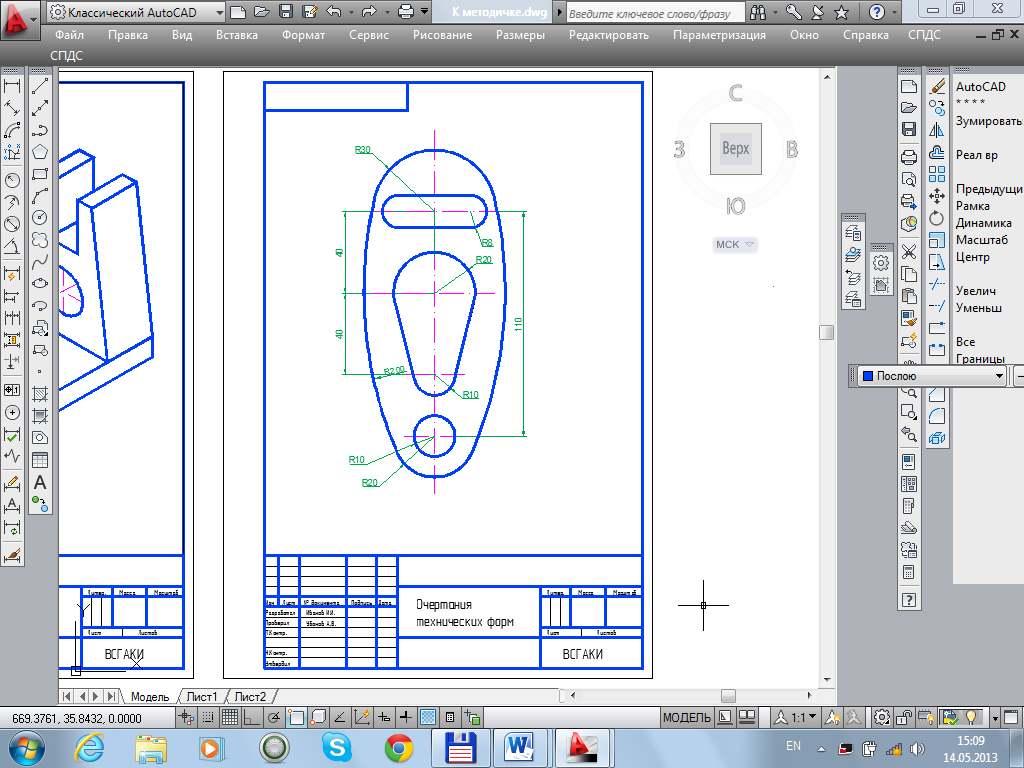

Пример выполненной лабораторной работы № 3 (рисунок 29).
Рисунок 29 – Пример выполненной лабораторной работы №3
