ФРМ-2 и ФМ-4) с шагом 1 дБ и, запуская программу на выполнение, заполнить колонки таблицы: метод модуляции, отношение сигнал/шум hб2 , число ошибочных бит Nош, число переданных бит Nобщ. Полное выполнение программы обеспечивает Nобщ = 10000. Выполнение программы можно прекратить вручную, если число ошибочных бит достигло нескольких десятков.
Таблица 2 – |
Результаты измерений вероятности ошибки |
|
|
|||
|
|
|
|
|
|
|
Метод |
Полоса пропус- |
Отношение |
Число |
Число |
Вероятность |
|
кания канала |
сигнал /шум |
ошибочных |
переданных |
(коэффициент) |
||
модуляции |
h2 |
|
||||
связи Fк, Гц |
, дБ |
бит Nош |
бит Nобщ |
ошибки р |
||
|
|
б |
|
|
|
|
АМ-2 |
|
|
3 |
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ЧМ-2 |
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
По результатам измерений рассчитать значения коэффициента ошибок – соотношение (7); считая, что количество переданных бит Nобщ достаточно большое, рассчитанное значение коэффициента ошибок принять как вероятность
ошибки р. Построить графики зависимостей р = f ( hб2 ) по результатам измерений и вычислений для всех методов модуляции. Графики построить на том же
рисунке, где приведены графики, рассчитанные в домашнем задании.
5.4 Измерить вероятности ошибки при измененной полосе пропуска-
ния канала связи. Установить полосу пропускания канала связи, увеличив ее в 1,5...2 раза, и повторить измерение вероятности ошибки для одного из видов модуляции. Убедить, что вероятность ошибки не зависит от полосы пропускания канала связи и не зависит непосредственно от значения средней мощности шума на входе демодулятора – она зависит от удельной мощности шума N0.
6 Описание лабораторного макета
Лабораторная работа выполняется на компьютере с использованием виртуального макета, структурную схему которого приведено на рис. 2. Он содержит:
–источник цифрового сигнала, вырабатывающий равновероятные символы 1 и 0, скорость цифрового сигнала, бит/с, устанавливается на панели макета;
–модулятор, позволяющий формировать сигналы АМ-2, ЧМ-2, ФМ-2,
ФРМ-2 и ФМ-4, средняя мощность сигнала для всех методов модуляции Ps = 1 В2, метод модуляции устанавливается на панели макета;
–тумблер в цепи модулированного сигнала позволяет отключать или подключать выход модулятора к входу канала связи;
–генератор шума, вырабатывающий реализации белого шума с гауссовским распределением вероятностей, значение удельной мощности N0 устанавливается на панели макета;
32
–аттенюатор для ослабления шума, поступающего от генератора шума; на панели макета можно установить ослабление от 0 до 10 дБ с шагом 1 дБ или выключить шум;
–канал связи, формирующий сумму сигнала и шума, на панели макета устанавливается полоса пропускания канала связи Fк, Гц;
–измеритель средней мощности, подключенный к выходу канала связи;
–демодулятор, предназначенный для демодуляции сигналов АМ-2, ЧМ-2, ФМ-2, ФРМ-2 и ФМ-4, выполняет оптимальную демодуляцию сигнала, поступающего из канала связи, при изменении установки метода модуляции в модуляторе соответствующим образом изменяется алгоритм демодуляции;
–схему сравнения бит, которые поступают на вход модулятора и с выхода демодулятора, в случае их несовпадения формируется сигнал о возникновении ошибки при демодуляции;
–счетчик числа ошибочных бит Nош подсчитывает количество возникших ошибок;
–счетчик числа переданных бит Nобщ;
–числовые индикаторы вымеренной средней мощности на выходе канала связи, число ошибочных бит Nош и число переданных бит Nобщ.
В программе заложено, что ее выполнение заканчивается после достижения числа переданных бит Nобщ = 10000. Если число ошибочных бит недостаточно для расчета вероятности ошибки, то выполняют повторный запуск программы (еще раз или больше), а для расчета вероятности ошибок подытоживают соответствующие числа Nобщ и Nош.
7 Требования к отчету
7.1Название лабораторной работы.
7.2Цель лабораторной работы.
7.3Результаты выполнения домашнего задания.
7.4 Структурная схема исследований и результаты выполнения п. 5.2...5.4 лабораторного задания (таблицы и графики).
7.5Выводы по п. 5.3 и 5.4 задания, в которых предоставить анализ полученных результатов (совпадение экспериментальных и теоретических данных).
7.6Дата, подпись студента, виза преподавателя с оценкой по 100балльной шкале.
Установка скорости R
Источник
цифрового
сигнала
Установка |
|
|
Установка полосы |
|
метода модуляции |
Сигнал |
пропускания Fк |
||
|
|
|
||
|
|
|
||
|
|
“ Включено” |
Канал |
|
|
|
|
|
|
Модулятор |
|
|
|
связи |
|
|
|
||
|
|
|
Генератор |
|
шума |
Аттенюатор |
Установка N0
Установка
ослабления
Измеритель
средней
мощности
Демодулятор
33
Получатель
цифрового
сигнала
Схема
сравнения
символов
Счетчик |
|
Счетчик |
переданных |
|
ошибочных |
символов Nобщ |
|
символов Nош |
|
|
|

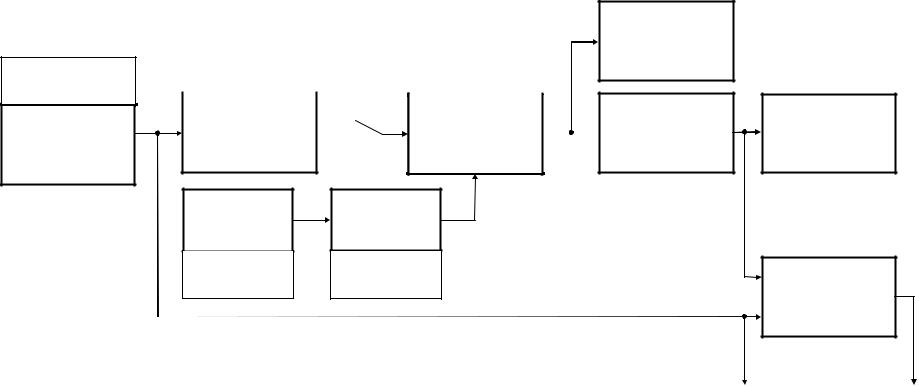

Рисунок 2 – Структурная схема макета лабораторной работы
34
Лабораторная работа 3.5 ИССЛЕДОВАНИЕ ПРОХОЖДЕНИЯ СИГНАЛОВ И ШУМОВ
ЧЕРЕЗ СИНХРОННЫЙ И ЧАСТОТНЫЙ ДЕТЕКТОРЫ 1 Цель работы
Исследование характеристик шума на выходе синхронного и частотного детекторов, определение выигрыша в отношении сигнал/шум при детектировании сигналов АМ, БМ, ОМ и ЧМ.
2 Ключевые положения
2.1 Синхронный детектор (СД) представляет собой последовательное соединение перемножителя и ФНЧ (рис. 1). На один вход перемножителя подает-
ся детектируемый модулированный сигнал, а на второй – |
опорное колебание |
|||||||||||
|
|
|
|
|
|
|
|
|
uoп(t) = 2cos2πf0t. При их перемножении возникают |
|||
sмод(t) |
|
|
|
|
|
uд(t) |
||||||
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
низкочастотные составляющие в полосе до частоты |
|
|
|
|
|
|
|
|
|
|
Fmax и составляющие в полосе от 2f0 – Fmax до |
|||
|
|
|
2cos2π |
f0t |
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
2f0 + Fmax (Fmax – максимальная частота в спектре |
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
G |
|
|
|
|
|
|
||||
|
|
|
|
|
|
модулирующего сигнала b(t)). ФНЧ должен иметь |
||||||
|
|
|
|
|
|
|
|
|
|
|
частоту среза, равную Fmax, и пропускать только |
|
|
Рисунок 1 – Схема |
|
|
|||||||||
|
|
|
низкочастотные составляющие – |
это можно выпол- |
||||||||
|
синхронного детектора |
|
нить, когда f0 > Fmax. |
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2.2 СД используется для детектирования сигналов АМ, БМ и ОМ |
|||||||||||
|
|
|
|
|
|
|
|
|
sАМ(t) = A0(1 + mАМb(t)) cos2πf0t; |
(1) |
||
|
|
|
|
|
|
|
|
|
|
|
sБМ(t) = A0b(t) cos2πf0t; |
(2) |
|
|
|
|
|
|
|
|
|
|
|
~ |
(3) |
|
|
|
|
|
|
sОМ(t) = A0b(t) cos2πf0t ± A0 b (t) sin 2πf0t, |
~
где b (t) – преобразование Гильберта от b(t). На выходе СД получим:
– в случае сигнала АМ |
uд(t) = A0(1+mAMb(t)); |
|
(4) |
||
– в случае сигналов БМ и ОM |
uд(t) = A0b(t). |
|
(5) |
||
2.3 Средние мощности Рs модулированных сигналов, описываемых соот- |
|||||
ношениями (1), (2) и (3): |
|
|
|
|
|
РsАМ = 0,5 A2 |
(1 + m2 Рb); РsБМ = 0,5 A2 Рb; |
РsОМ = A2 |
Рb, |
(6) |
|
0 |
АМ |
0 |
0 |
|
|
где Рb – средняя мощность сигнала b(t).
Средние мощности Рс сигналов на выходе синхронного детектора, описываемых соотношениями (4) и (5), (при АМ исключена постоянная составляющая):
РсАМ = A2 |
m2 |
Рb; |
РсБМ = РсОМ = A2 |
Рb. |
(7) |
0 |
АМ |
|
0 |
|
|
2.4 При подаче на вход СД квазибелого шума в полосе частот модулированного сигнала его спектр детектором переносится в область частот возле нуля
35
и в область возле частоты 2f0. ФНЧ выделяет составляющую шума возле нулевой частоты. Поскольку имеет место лишь перенос спектра шума, то выходной шум является квазибелым в полосе пропускания ФНЧ.
Полосовой шум можно рассматривать состоящим из двух квадратурных составляющих
n(t) = NC(t)cos(2πf0t) + NS(t)sin(2πf0t), |
(8) |
где NC(t) – амплитуда синфазной (по отношению к опорному колебанию), косинусной составляющей;
NS(t) – амплитуда квадратурной (по отношению к опорному колебанию), синусной составляющей.
Синхронный детектор реагирует только на синфазную составляющую, и на его выходе имеет место низкочастотный шум
НЧ{n(t )2cos(2πf0t )}= NC (t ).
При представлении полосового шума n(t) соотношением (8) его мощность Pn распределяется поровну между квадратурными составляющими, мощность каждого из процессов NC(t) и NS(t) также равняется Pn. Итак, мощность шума на выходе СД
Рш = Pn. |
(9) |
2.5 Число, показывающее во сколько раз увеличивается отношение сигнал/шум при детектировании, называется выигрышем детектора в отношении сигнал/шум
g = |
Pc Pш |
. |
(10) |
|
Ps Pn
Соотношения (6), (7) и (9) дают возможность получить выражения, определяющие выигрыши при синхронном детектировании сигналов АМ, БМ и ОМ:
gАМ |
= |
2m2 |
; g |
|
= 2; |
gОМ = 1, |
(11) |
|
|
АМ |
|
||||||
K A2 |
+ mАМ2 |
БМ |
||||||
|
|
|
|
|
|
|
где K A2 = 1/Рb – коэффициент амплитуды модулирующего сигнала. 2.6 Сигнал ЧМ записывается
|
t |
|
sЧМ (t) = A0 cos(2πf0t + 2π fд ∫b(t)dt + ϕ0 ) , |
(12) |
|
|
−∞ |
|
где fд – девиация частоты. |
|
|
Средняя мощность сигнала (12) определяется |
|
|
РsЧМ |
= 0,5 A2 . |
(13) |
|
0 |
|
При процессорной реализации частотный детектор (ЧД) строится по схеме, приведенной на рис. 2. Фильтры ФНЧ1 и ФНЧ2, входящие в состав квадра-
36 |
|
турного расщепителя, имеют частоту среза Fmax(mЧМ + 1), где mЧМ = |
fд /Fmax. |
Фильтр ФНЧ3 имеет частоту среза Fmax. |
|
Анализ показывает, что uд(t) = b(t). Т.е. |
|
РсЧМ = Рb. |
(14) |
Можно показать, что при подаче на вход ЧД суммы несущего колебания и квазибелого шума в полосе сигнала ЧМ с мощностью Pn при отношении сигнал/шум значительно большим единицы спектральная плотность мощности шума на выходе ЧД описывается квадратичной зависимостью
|
( f ) = |
|
|
2Pn |
(2πf )2 |
|
GN |
|
|
|
|
, 0 ≤ f ≤ Fmax . |
|
A02 |
(2π |
|
|
|||
|
|
fд )2 (mЧМ + 1)Fmax |
Мощность шума на выходе детектора определяется
Pш = |
Fmax |
( f )df = |
2Pn |
|
|
|
|||
∫ |
GN |
|
|
|
|
. |
|||
3A2 m2 |
(m |
ЧМ |
+ 1) |
||||||
|
|
|
|
||||||
|
0 |
|
|
0 ЧМ |
|
|
|
|
ФНЧ1 |
|
|
|
|
d/dt |
|
|
2cos2πf0t |
|
|
|
G |
– |
|
sЧМ(t) |
÷ |
||
|
|||
|
|
||
|
π/2 |
+ |
|
|
A2(t) |
||
|
2sin2πf0t ФНЧ2 |
2πΔfд |
|
|
|
||
|
|
d/dt |
(15)
(16)
ФНЧ3
uд(t)

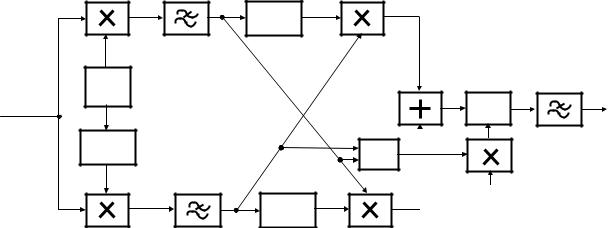

Рисунок 2 – Схема частотного детектора
2.5 Соотношения (13), (14) и (16) дают возможность получить выражение для выигрыша в отношении сигнал/шум, обеспечиваемый ЧД
g |
ЧМ |
= |
3mЧМ2 |
2(m |
ЧМ |
+ 1). |
(17) |
|
K A2 |
||||||||
|
|
|
|
|
||||
|
|
|
|
|
|
|
Обычно, индекс сигналов ЧМ равняется нескольким единицам вплоть до 10. Поэтому, как вытекает из формулы, выигрыш может достигать значений gЧМ >> 1. Это верно при отношениях сигнал/шум на входе ЧД значительно больших единицы.
3 Ключевые вопросы
3.1 Дать определения амплитудной (АМ), балансной (БМ) и однополосной (ОМ) модуляций.
37
3.2Какой вид имеют спектры сигналов АМ, БМ и ОМ при заданном спектре модулирующего сигнала? Как рассчитать ширину спектра сигналов АМ, БМ и ОМ?
3.3Что такое синхронный детектор (СД)? Изобразить его схему.
3.4Какой вид имеет спектр шума на выходе СД?
3.5Какой выигрыш в отношении сигнал/шум обеспечивает СД?
3.6Дать определение частотной модуляции (ЧМ).
3.7Что такое девиация частоты сигнала ЧМ?
3.8Как рассчитать и построить спектр сигнала ЧМ при модуляции гармоническим колебанием?
3.9Какой вид имеет спектр шума на выходе ЧД при подаче на его вход гармонического колебания и слабой помехи?
3.10Какой выигрыш в отношении сигнал/шум обеспечивает ЧД при слабой помехе на его входе?
4 Домашнее задание
4.1Изучить раздел “ Прохождение случайных процессов через синхронный и частотный детекторы” по конспекту лекций и литературе [2, с. 73...80] и описание лабораторного макета в разд. 6.
4.2Построить графики спектров модулированных сигналов, определить
ширину спектров, если несущее колебание uнес(t) = sin(2π10000t), а модули-
рующий сигнал b(t) = 0,3sin(2π120t) + 0,3sin(2π260t) + 0,4sin(2π460t):
-бригада № 1, 5 и 9 – АМ;
-бригада № 2, 6 и 10 – БМ;
-бригада № 3, 7 и 11 – ОМ (нижняя боковая полоса);
-бригады № 4, 8 и 12 – ОМ (верхняя боковая полоса).
Рассчитать выигрыши в отношении сигнал/шум, обеспечиваемые синхронным детектором при детектировании этих сигналов (учесть, что K A2 = 1 Pb ).
4.3 Построить график спектра сигнала ЧМ (для всех бригад) и определить ширину спектра, если несущее колебание uнес(t) = sin(2π10000t), модулирующий сигнал b(t) = sin(2π220t), девиация частоты 800 Гц. Рассчитать выигрыш в от-
ношении сигнал/шум, обеспечиваемый частотным детектором при детектиро-
вании сигнала с K A2 =5,9, fд = 800 Гц, Fmax = 200 Гц.
4.4 Подготовиться к обсуждению по ключевым вопросам.
5 Лабораторное задание
5.1 Ознакомиться с виртуальным макетом на рабочем месте. Для этого запустить программу 3.5 Исследование прохождения сигналов и шумов через синхронный и частотный детекторы, используя иконку Лабораторные работы на рабочем столе, а затем папки ТЭС и Модуль 3. Изучить схему маке-
та на дисплее компьютера, пользуясь разд. 6. Уточнить с преподавателем план
выполнения лабораторного задания.
5.2 Исследовать детектирование модулированных сигналов. Иссле-
дуются сигналы с АМ, БМ, ОМ и ЧМ (по заданию преподавателя). Для этого
38
установить в макете необходимый вид модуляции. Запустить программу на выполнение при отключенном шуме (коэффициент усиления К = 0) и включенных модулирующем и модулированном сигналах. Сравнить временные диаграммы сигналов на входе модулятора и на выходе детектора и убедиться, что они полностью совпадают. Занести в отчет спектры модулированного сигнала и сигнала на выходе детектора. Сравнить спектры с результатами выполнения домашнего задания. Записать мощности сигналов на входе и на выходе детектора.
5.3 Исследовать прохождение шума через синхронный детектор при детектировании. Исследуется детектирование сигналов АМ, БМ и ОМ (по за-
данию преподавателя). Для этого установить в макете необходимый вид модуляции, установить коэффициент усиления в цепи шума К = 3, выключить модулированный сигнал и запустить программу на выполнение. Убедить, что спектры реализаций шума на входе и выходе детектора можно считать равномерными соответственно в полосах модулированного и первичного сигналов. Записать значения граничных частот спектров реализаций шума на входе и выходе детектора и сравнить их с граничными частотами спектров модулированного и модулирующего сигналов соответственно. Записать мощности шума на входе и выходе детектора. Рассчитать выигрыш детектора в отношении сигнал/шум и
сравнить полученное значение с рассчитанным в домашнем задании.
5.4 Исследовать прохождение шума через частотный детектор при де-
тектировании сигнала ЧМ. Для этого установить в макете вид модуляции
“ частотная”, установить коэффициент усиления в цепи шума К = 1...2, выключить модулирующий сигнал (несущая включена) и запустить программу на
выполнение. Записать мощности шума на входе и выходе детектора. Убедиться, что отношение сигнал/шум на входе детектора значительно больше единицы (если это не выполняется, то необходимо уменьшить К). Записать значения граничных частот спектров реализаций шума на входе и выходе детектора и сравнить их с граничными частотами спектров модулированного и модулирующего сигналов соответственно. Убедиться, что амплитудный спектр реализации шума на выходе детектора можно считать линейно нарастающим в полосе первичного сигнала. Рассчитать выигрыш детектора в отношении сигнал/шум и сравнить полученное значение с рассчитанным в домашнем задании.
6 Описание лабораторного макета
Лабораторная работа выполняется на компьютере. Структурную схему макета для исследования прохождения сигнала и шума через синхронный и частотный детекторы приведено на рис. 3.
Макет содержит модуляторы сигналов АМ, БМ и ОМ с модулирующим сигналом b(t) = 0,3sin(2π120t) + 0,3sin(2π260t) + 0,4sin(2π460t), а также модуля-
тор сигнала ЧМ с модулирующим сигналом b(t) = 0,3sin(2π100t) + 0,3sin(2π160t) + 0,4sin(2π220t). Частота несущего колеба-
ния 10 кГц. Коэффициент mАМ = 1. Модулятор сигнала ОМ формирует верхнюю боковую полосу частот. Девиация частоты сигнала ЧМ fд = 800 Гц.
После выбора вида модуляции с помощью ниспадающего меню подключается синхронный детектор для исследования детектирования сигналов АМ,
39
БМ и ОМ и частотный детектор для исследования детектирования сигнала ЧМ. ЧД выполнен по схеме, приведенной на рис. 2.
Генератор полосового шума вырабатывает реализации квазибелого шума, спектр которого сосредоточен в полосе частот модулированных сигналов, а именно:
-в полосе 9500...10500 Гц при исследовании детектирования сигналов АМ и БМ;
-в полосе 10000...10500 Гц при исследовании детектирования сигнала
ОМ;
-в полосе 9000...11000 Гц при исследовании детектирования сигнала ЧМ. Усилитель в цепи шума регулируемый – можно изменять коэффициент
усиления.
Сумма сигнала и шума подается на вход синхронного или частотного детекторов. Для исследования раздельного прохождения сигнала и шума используются: выключатель модулированного сигнала и установка коэффициента усиления в цепи шума, равного нулю. Исследование прохождения шума через ЧД выполняется при немодулированной несущей. Для этого модуляцию (Вкл. модуляции) выключают, а выход модулятора оставляют включенным (Вкл. сигнала).
Имеется три измерителя мощности: полосового шума, модулированного
сигнала и процесса на выходе детектора. Используются два анализатора амплитудных спектров – на входе и выходе детекторов. Используются два ос-
циллографа: один для наблюдения процесса на входе детектора, второй для наблюдения процессов на входе модулятора и выходе детектора поочередно или одновременно.
В программе при генерировании реализаций сигналов и шумов использовано число отсчетов 4000 при длительности реализаций 0,05 с, т.е. частота дискретизации равна 80 кГц.
|
|
|
|
|
|
|
|
|
|
Измеритель |
|
Анализатор |
|
Осцилло- |
||||||
|
|
|
|
|
Установка К |
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
мощности |
|
|
спектра |
|
|
граф |
||||||
|
|
|
|
|
|
|
|
|
|
|
шума |
|
|
|
|
|||||
Генератор |
|
|
|
Усилитель |
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
полосового |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
шума |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Вкл. |
|
|
Вкл. |
|
+ |
|
|
|
Детектор |
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
Генератор |
модуляции |
Модулятор |
|
сигнала |
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
НЧ сигнала |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Установка |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
вида модуляции |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Измеритель |
|
Анализатор |
|
Измеритель |
||||||
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
Осциллограф |
|
|
|
|
мощности |
|
|
спектра |
|
мощности |
|||||
|
|
|
|
|
|
|
|
|
сигнала |
|
|
|
процесса |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рисунок 3 – Структурная схема макета для исследования прохождения сигнала и шума через детекторы
40
7 Требования к отчету
7.1Название лабораторной работы.
7.2Цель лабораторной работы.
7.3Результаты выполнения домашнего задания.
7.4Результаты выполнения лабораторного задания (графики и числовые
значения).
7.5Выводы по каждому пункту задания, в которых предоставить анализ полученных результатов (совпадение экспериментальных и теоретических данных).
7.6Дата, подпись студента, виза преподавателя с оценкой по 100балльной шкале.
