Пермский Государственный Технический Университет

Кафедра автоматики и телемеханики

Лабораторная работа № 2

Исследование полупроводниковых триодов

Выполнил: ст. гр. АТПП-01-2

Поляков А.В.

Проверил: доцент кафедры АТ

Южаков А.А.

Пермь 2004

Цель работы: получение опытным путём входных и выходных статических характеристик для схемы с ОБ и нахождение малосигнальных параметров транзистора по полученным экспериментальным входным и выходным характеристикам.

Инструментарий:

На стойке: измерительный прибор, вольтметр, источник питания

Лабораторный стенд для изучения транзисторов, транзистор, соединительные провода.

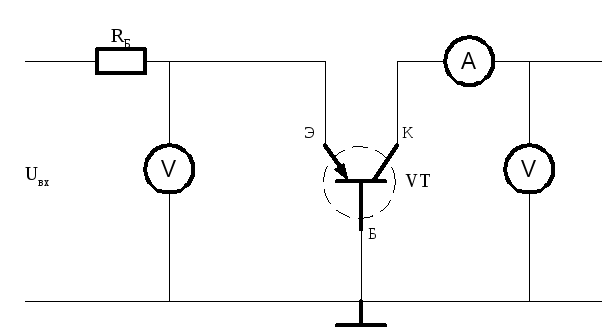

Схема ОБ:

Таблицы данных:

Выходные хар-ки:

Uк-б	Iк,мА
	Iэ = 0	Iэ = 2	Iэ = 4	Iэ = 6	Iэ = 8	Iэ = 10
0	0,01	1,1	1,71	5,81	7,70	9,22
0,5	10,6	1,03	3,84	5,85	7,78	9,75
2	10,97	1,04	3,89	5,87	7,80	9,78
4	11,20	1,04	3,90	5,89	7,83	9,81
6	11,46	1,05	3,91	5,90	7,85	9,83
8	11,69	1,95	3,92	5,92	7,87	9,85
10	11,90	1,96	3,92	5,92	7,89	9,86

Входные хар-ки:

Uк-б = 0 В		Uк-б = 5 В
Iэ, мА	Uэ-б, В	Iэ, мА	Uэ-б, В
0	0,035	0	0,16
2	0,24	2	0,13
4	0,30	4	0,15
6	0,34	6	0,17
8	0,37	8	0,18
10	0,39	10	0,19

H-парметры:

Схема общая база:

H₁₁ = (0,18-0,15)/(8-4)*10^-3 = 7,5 (ОМ) UKБ = 5B

H₁₂ = (0,37-0,15)/5 = 0,044 IЭ = 8mA

H₂₁ = ((7,83-1,04)*10^-3)/((8-2)*10^-3) = 1,132 UKБ= 4B

H₂₂ = ((5,92-5,87)*10^-3)/(10-2) = 6,25*10^-6 IЭ = 6mA

Выводы: в лабораторной работе были сняты статические входные и выходные характеристики транзистора в схеме с общей базой, а также были рассчитаны Н-параметры для этой схемы.

На основе экспериментально полученных данных можно сделать следующие выводы:

1. При использовании схемы включения с ОБ усиления по току не происходит, что наглядно показывает график выходной ВАХ, а также рассчитанный параметр h₂₁ который менее единицы по величине.

2. Наблюдается усиление сигнала по напряжению .

3. Схема с ОБ имеет незначительное входное и огромное выходное сопротивление, согласно параметрам h₁₁ и h₂₂, что налагает на её использование дополнительные ограничения.
