Лабораторная работа № 2
Исследование полупроводниковых триодов
Выполнили: ст. гр. КТЭИ-03-2
Хазиев Р.Р.
Проверил: Кропачев Г.В.
Пермь 2003
Цель работы:
Получение опытным путём входных и выходных статических характеристик для схем с ОЭ и ОБ и нахождение малосигнальных параметров по полученным экспериментальным характеристикам.
Схема ОЭ:
Схема ОБ:
Выходные характеристики схемы ОЭ
-
UКЭ, В
Iб=0
IК
Iб=0.054
IК
Iб=0.102
IК
Iб=0.153
IК
Iб=0.201
IК
0
0
0
0
0
0
1
0.01
1.05
2.25
3.48
4.64
2
0.03
1.07
2.30
3.61
4.89
4
0.04
1.12
2.41
3.81
5.15
6
0.04
1.18
2.53
3.99
5.41
8
0.04
1.22
2.63
4.16
5.64
10
0.04
1.27
2.74
4.33
5.89

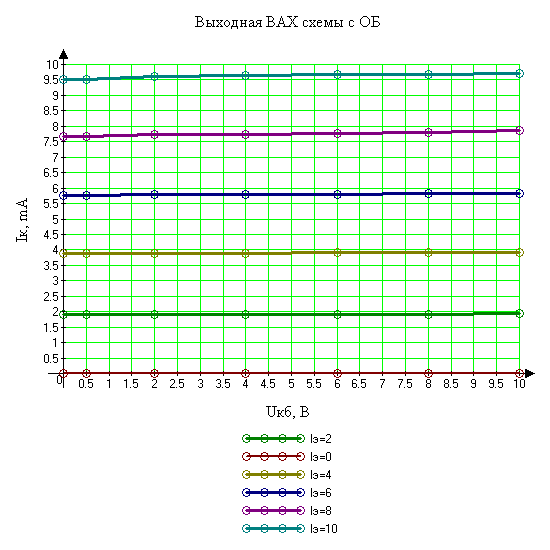

Выходные характеристики схемы ОБ
-
UКБ, В
IЭ=0
Iк
IЭ=2
Iк
IЭ=4
Iк
IЭ=6
Iк
IЭ=8
Iк
IЭ=10
Iк
0
0
1.904
3.88
5.76
7.67
9.52
0.5
0
1.905
3.88
5.77
7.68
9.52
2
0.0052
1.909
3.88
5.78
7.73
9.62
4
0.0053
1.914
3.89
5.78
7.75
9.63
6
0.0055
1.919
3.90
5.80
7.77
9.67
8
0.0055
1.922
3.90
5.83
7.81
9.69
10
0.0056
1.926
3.91
5.85
7.86
9.71
Входные характеристики схемы ОБ
-
UКБ=0 (В)
UКБ=5 (В)
IЭ, mА
UЭБ, B
IЭ, mA
UЭБ, В
0
0
0.001
0
2
0.24
2
0.15
4
0.29
4
0.18
6
0.33
6
0.19
8
0.35
8
0.21
10
0.38
10
0.22

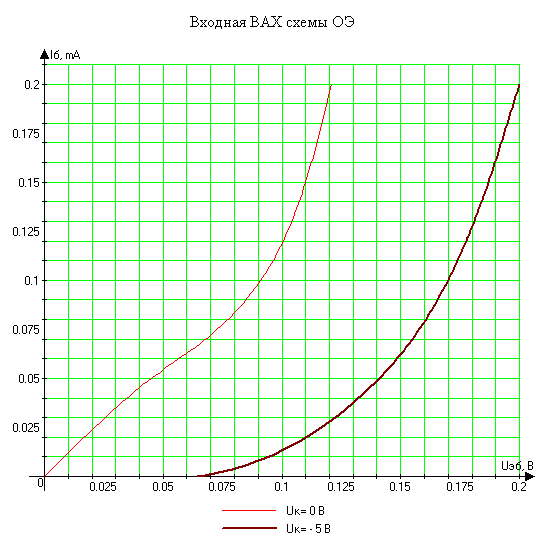

Входные характеристики схемы ОЭ
-
UКБ=0 (В)
UКБ=-5 (В)
IБ, mА
UЭБ, B
IБ, mA
UЭБ, В
0
0
0.001
0
0.05
0.045
0.05
0.141
0.10
0.091
0.10
0.170
0.15
0.110
0.15
0.187
0.20
0.121
0.20
0.200
Расчёт h-параметров для схемы с ОБ графическим методом:
Параметр h11 выражает входное сопротивление цепи, h12 – коэффициент внутренней обратной связи, h21 – коэффициент передачи тока, h22 – проводимость выходной цепи при разомкнутой входной.
Выводы: на основе экспериментально полученных данных можно сделать следующие выводы:
-
При использовании схемы включения с ОБ усиления по току не происходит, что наглядно показывает график выходной ВАХ, а также рассчитанный параметр h21 который менее единицы по величине. Схема с ОЭ же позволила усилить сигнал по току.
-
Усиление сигнала по напряжению отмечено в обеих схемах включениях
-
Схема с ОБ имеет незначительное входное и огромное выходное сопротивление, согласно параметрам h11 и h22, что налагает на её использование дополнительные ограничения. В отличие от ОБ схема ОЭ имеет существенное входное сопротивление –это хорошо видно из графиков входных ВАХ – в одном интервале напряжения, ток в схеме с ОБ значительно превышает ток в схеме с ОЭ что свидетельствует о значительном входном сопротивлении схемы с ОЭ.
-
Из анализа графиков входных и выходных ВАХ можно сделать вывод что схема с ОЭ лучше усиливает сигнал по напряжению чем схема с ОБ, и связано это с значительно большим входным сопротивлением схемы ОЭ.
