Пермский Государственный Технический Университет

Кафедра автоматики и телемеханики

Лабораторная работа № 2

Исследование полупроводниковых триодов

Выполнил: ст. гр. АТПП-01-2

Елтышев Д.К.

Проверил: доцент кафедры АТ

Южаков А.А.

Пермь 2004

Цель работы: получение опытным путём входных и выходных статических характеристик для схемы с ОЭ и нахождение малосигнальных параметров транзистора по полученным экспериментальным входным и выходным характеристикам.

Инструментарий:

На стойке: измерительный прибор, вольтметр, источник питания

Лабораторный стенд для изучения транзисторов, транзистор, соединительные провода.

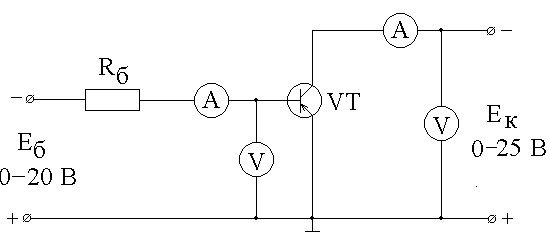

Схема ОЭ:

Таблицы данных:

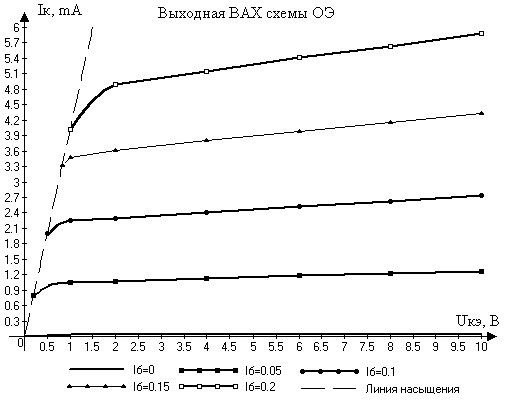

Выходные характеристики схемы ОЭ:

UКЭ, В

Iб=0

IК

Iб=0.054

IК

Iб=0.102

IК

Iб=0.153

IК

Iб=0.201

IК

0

0

0

0

0

0

1

0.01

1.05

2.25

3.48

4.64

2

0.03

1.07

2.30

3.61

4.89

4

0.04

1.12

2.41

3.81

5.15

6

0.04

1.18

2.53

3.99

5.41

8

0.04

1.22

2.63

4.16

5.64

10

0.04

1.27

2.74

4.33

5.89

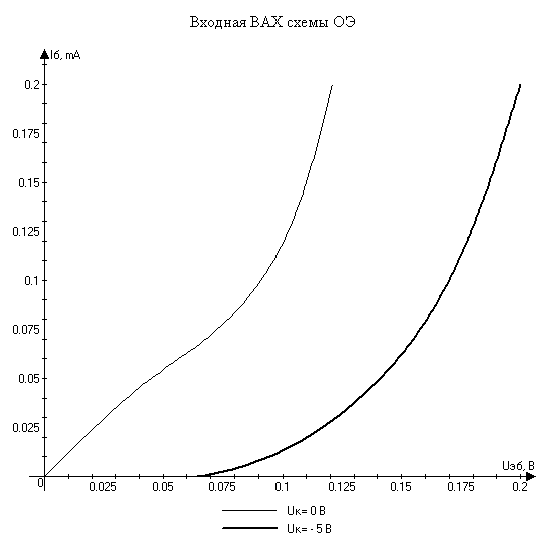

Входные характеристики схемы ОЭ:

UКБ=0 (В)

UКБ=-5 (В)

IБ, mА

UЭБ, B

IБ, mA

UЭБ, В

0

0

0.001

0

0.05

0.045

0.05

0.141

0.10

0.091

0.10

0.170

0.15

0.110

0.15

0.187

0.20

0.121

0.20

0.200

Расчет Н-параметров в схеме с общим эмиттером при , .

Параметр h11 выражает входное сопротивление цепи, h12 – коэффициент внутренней обратной связи, h21 – коэффициент передачи тока, h22 – проводимость выходной цепи при разомкнутой входной.

Выводы: в лабораторной работе были сняты статические входные и выходные характеристики транзистора в схеме с общим эмиттером, а также были рассчитаны Н-параметры для этой схемы.

На основе экспериментально полученных данных можно сделать следующие выводы:

а) схема с ОЭ позволила усилить сигнал по току, рассчитанный параметр h21 много больше единицы по величине, показывает усилению тока;

б) усиление сигнала также видно и по напряжению;

в) схема с ОЭ имеет существенное входное сопротивление - это хорошо видно из графиков входных ВАХ

г) из анализа графиков входных и выходных ВАХ можно сделать вывод, что схема с ОЭ хорошо усиливает сигнал по напряжению, и связано это со значительно большим входным сопротивлением схемы с ОЭ.

Схема с ОЭ имеет плохие частотные характеристики, его сложно использовать на высоких частотах, но несмотря на недостатки, это основная схема в усилителях и электронных ключах.

3
