.docПермский Государственный Технический Университет
Кафедра Автоматики и телемеханики
Лабораторная работа №2
ИССЛЕДОВАНИЕ ПОЛУПРОВОДНИКОВЫХ ТРИОДОВ
Выполнила: ст. гр. АСУ-00-2
АндрееваЕ.В.
Проверил: Третьяков Н.В.
Пермь 2002
Цель работы: получение опытным путем входных и выходных статических характеристик для схемы ОБ и нахождение мало сигнальных параметров по полученным экспериментальным характеристикам.

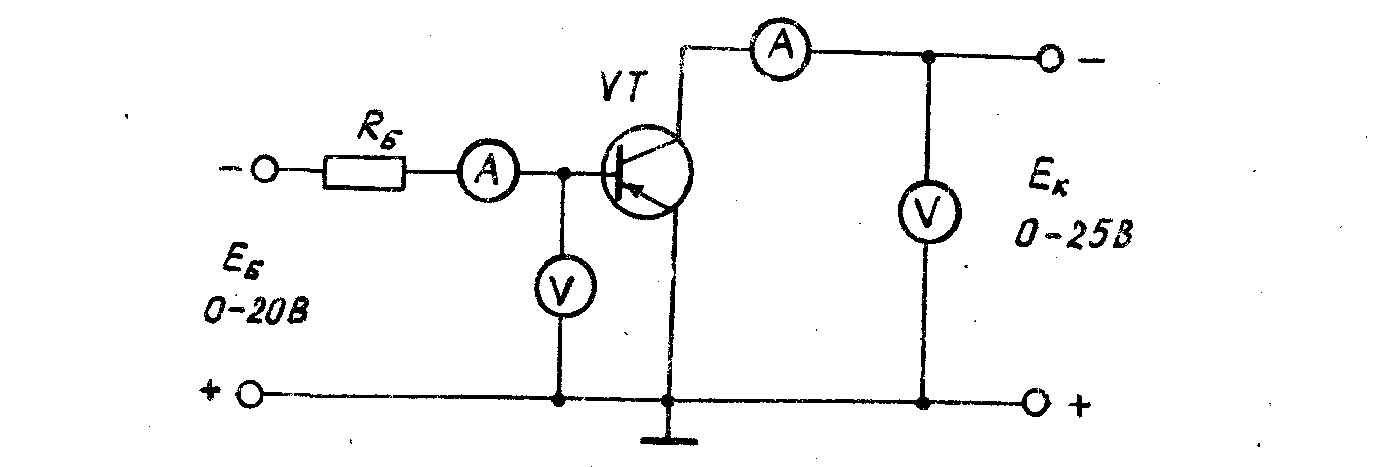

Схема общий эмиттер:
Выходные статические характеристики:
Uкб,B |
Iк, mA |
||||
Iб=0 |
Iб=0,04 |
Iб=0,1 |
Iб=0,15 |
Iб=0,2 |
|
0 |
0 |
0 |
0 |
0 |
0 |
2 |
0,28 |
1,9 |
3,81 |
5,67 |
7,63 |
4 |
0,32 |
1,94 |
4 |
5,98 |
7,98 |
6 |
0,34 |
2,15 |
4,20 |
6,26 |
8,40 |
8 |
0,36 |
2,26 |
4,42 |
6,60 |
8,74 |
10 |
0,38 |
2,33 |
4,69 |
6,97 |
9,40 |
Входные статические характеристики :
Uк=0B |
Uк=-5B |
||
Iб, mA |
Uбэ,B |
Iб, mA |
Uбэ,B |
0,0313 |
0,146 |
0,0389 |
0,148 |
0,0458 |
0,155 |
0,0761 |
0,172 |
0,0789 |
0,165 |
0,0882 |
0,178 |
0,1033 |
0,181 |
0,1148 |
0,188 |
0,1417 |
0,186 |
0,1314 |
0,194 |
0,1668 |
0,194 |
0,1454 |
0,197 |
0,1740 |
0,208 |
0,1712 |
0,203 |
0,2 |
0,213 |
0,2 |
0,215 |
Вывод:
Схема ОЭ имеет высокий коэффициент усиления по всем трем параметрам. Но очень плохие частотные свойства: V-предельная меньше в 10-100 раз, сложно использовать на высоких частотах, очень сильно зависит от температуры (характеристики и параметры).
B таком усилителе ставится схема температурной стабилизации, несмотря на недостатки, это основная схема в усилителях и электронных ключах.
