ЛАБОРАТОРНЫЙ ПРАКТИКУМ ПО ПРЯДЕНИЮ ХЛОПКА
И ХИМИЧЕСКИХ ВОЛОКОН
Допущено учебно-методическим объединением по образованию
вобласти технологии и проектирования текстильных изделий
вкачестве учебного пособия для студентов высших учебных заведений по
направлению подготовки бакалавров 260700 Технология и проектирование текстильных изделий и инженеров по специальности 260704 Технология текстильных изделий
Иваново 2006
УДК [677.21 + 677.4]: 677.052.075.8
Павлов, Ю.В. Лабораторный практикум по прядению хлопка и химических волокон: учеб. пособие. - /Ю.В.Павлов, А.А. Минофьев, А.К.Ефимова, В.Д.Шеманаев, Н.Ф.Васенев, Т.А.Меркулова, А.Б.Шапошников, Г.Н.Горьков, Д.Н.Сапрыкин. - Иваново: ИГТА, 2006.- 588с.
В лабораторном практикуме приводятся задания с методическими указаниями к лабораторным работам при изучении дисциплин: «Теория процессов, технология и оборудование для приготовления крученой, фасонной пряжи и ниток», «Теория процессов, технология и оборудование прядения хлопка и химических волокон», «Теория процессов, технология и оборудование в предпрядении» с применением новых методик, ЭВМ и математических методов планирования для оптимизации параметров заправки оборудования. Даны контрольные вопросы и задачи.
Книга предназначена в качестве учебного пособия для студентов текстильных вузов и может быть полезна инженерно-техническим работникам текстильных предприятий.
Рецензенты: кафедра прядения КГТУ (зав. кафедрой проф. В.Б.Симонов); начальник главного управления экономического развития и торговли при администрации Ивановской области В.С. Соков
Редактор Т.В. Федорова Корректор Т.В. Лукьянова
Лицензия ИД №06309 от 19.11.2001. Подписано в печать 07.06.2006. Формат 1/16 60х84 Бумага писчая. Плоская печать.
Усл. печ. л.34,18. Уч.-изд. л. 34. Тираж 500 экз. Заказ №
______________________________________________________________________
Редакционно-издательский отдел Ивановской государственной текстильной академии
153000 г.Иваново, пр.Ф.Энгельса, 21 Типография ГОУ СПО Ивановского энергоколледжа
153025 г. Иваново, ул. Ермака, 41
© |
Ивановская государственная |
|
текстильная академия, 2006 |
© |
Павлов Ю.В., Минофьев А.А., |
|
Ефимова А.К., Шеманаев В.Д., |
|
Васенев Н.Ф., Меркулова Т.А., |
|
Шапошников А.Б., Горьков Г.Н., |
ISBN 5-88954-216-8 |
Сапрыкин Д.Н., 2006 |
ОБЩИЕ МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ ЛАБОРАТОРНЫХ РАБОТ
Настоящее учебное пособие предназначено для самостоятельной подготовки студентов и выполнения лабораторных работ. Оно содержит задания по лабораторным работам с указанием темы и цели работы, основные сведения и методические указания к работам, а также задачи, контрольные вопросы и рекомендуемый список литературы.
Лабораторные работы по дисциплинам: «Теория процессов, технология и оборудование для приготовления крученой, фасонной пряжи и ниток», «Теория процессов, технология и оборудование прядения хлопка и химических волокон», «Теория процессов, технология
иоборудование в предпрядении» студенты выполняют параллельно с изучением теоретического курса после общего ознакомления с технологическим процессом прядения и оборудованием (курс "МТТМ") и рассмотрения свойств волокон и изделий из них и методов изучения этих свойств (курс «Текстильное материаловедение»).
На лабораторных занятиях студенты изучают:
-правила техники безопасности;
-устройство и работу оборудования, выполняя расчеты, схемы, сопровождаемые в необходимых случаях описаниями;
-методы исследования технологических процессов и свойств продуктов прядильного производства при различных параметрах заправки оборудования;
-величину состава отходов по переходам прядильного производства
испособы регулирования их количества;
-причины возникновения и методы устранения дефектов в продукте;
-методики оценки свойств полуфабрикатов и пряжи и эффективности технологических процессов.
При выполнении лабораторных работ используют заправленное оборудование лабораторий, специальные стенды, схемы и чертежи механизмов и машин, монтажный инструмент, приборы для оценки качества полуфабрикатов и пряжи, микрокалькуляторы, ПК, ЭВМ и др. Все записи и схемы, выполняемые в лаборатории, делают в рабочей тетради.
Отчет по лабораторной работе оформляют в тетради для домашней работы и предъявляют преподавателю на следующем занятии.
ОБЩИЕ ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Особенностью оборудования прядильного производства является наличие быстровращающихся рабочих органов большого габарита и пневмопроводов, расположение зон обслуживания не в одной горизонтальной плоскости, выделение пыли и тепла, вибрация и шум при работе машин. Поэтому при конструировании оборудования прядильного производства стремятся обеспечить удобство и безопасность его обслуживания, в частности, предусматривают автоматизацию управления работой, снижение уровня шума и установку гигиенических отсосов пыли и сора.
Для предотвращения травматизма опасные зоны (зубчатые, клино-и плоскоременные передачи, барабаны, валы и др.) должны быть закрыты ограждениями, сблокированными с электроприводом. Ограждения можно открыть лишь на остановленной машине, а машина может быть пущена только при установленных ограждениях. Студенты должны знать назначение ограждений (запоров) и электроблокировки на изучаемой машине.
Даже кратковременное действие тока свыше 0,02 А опасно для человека. Поэтому токоведущие части машин и приборов должны иметь надежную изоляцию, предохраняющую от механических повреждений, а металлические части машин - защитное заземление. При изучении труднодоступных и затемненных зон оборудования пользуются переносными лампами, которые должны питаться напряжением не выше 36В.
Для предотвращения несчастных случаев при изучении и наладке оборудования и приборов, а также при выполнении практических заданий, связанных с пуском оборудования и включением приборов, загрузкой волокон в камеры оборудования или его заправкой полуфабрикатом, удалением или сбором отходов, студентов знакомят с правилами безопасной работы на каждой изучаемой машине.
Студенты должны знать, где на машине расположены пусковые кнопки и кнопки «Стоп» для останова машины, чтобы в экстренных случаях остановить машину. Студентов допускают к занятиям лишь в застегнутой одежде. Длинные волосы должны быть подобраны под косынку. В лаборатории запрещается кричать, толкаться и бегать.
Необходимо соблюдать следующие общие правила безопасной работы в учебной лаборатории.
Запрещается пускать машины и приборы:
-без предварительного инструктажа по технике безопасной работы и по приемам пуска и останова данного оборудования;
-не убедившись в исправности оборудования, приборов и в наличии исправных ограждений;
-без разрешения преподавателя;
-не убедившись в отсутствии около машины людей, производящих ремонт, наладку, заправку, чистку или другие работы, и не оповестив голосом: «Пускаю».
Во время работы машины запрещается:
-снимать или отодвигать ограждения;
-касаться движущихся частей машин;
-чистить и обмахивать движущиеся части машины, приводные ремни и зубчатые передачи;
-измерять детали или подсчитывать число зубьев шестерен, храповиков;
-снимать и надевать приводные ремни, ремонтировать машину;
-облокачиваться на машины.
При возникновении пожара на машине следует немедленно ее остановить и тушить пожар с помощью имеющихся автоматических и ручных огнетушителей и пожарных рукавов до приезда пожарной команды.
Загоревшиеся электродвигатели следует тушить сухим песком, предварительно их выключив. Загоревшиеся электрические провода должен тушить электромонтер в специальной защитной одежде.
Категорически запрещается курить и зажигать огонь в цехах и помещениях лаборатории.
Портфели, сумки, и другие предметы запрещается класть на оборудование, приборы, полуфабрикаты и тару.
По окончании работы на машине ее останавливают. Во избежание случайного пуска электродвигатель машины обесточивают путем нажатия одной из пусковых кнопок, поворачивая ручку пакетного выключателя на коробке магнитного пускателя. Действующие стенды и макеты, измерительные приборы также отключают от электросети.
Наряду с общими правилами необходимо соблюдать правила, обеспечивающие безопасную работу на изучаемом оборудовании, которые приведены в соответствующих главах пособия.
Студенты допускаются к выполнению лабораторных работ после прохождения инструктажа на рабочем месте, о чем делается запись в журнале.
При проведении инструктажа преподаватель должен объяснить обязанности и поведение студентов при возникновении пожара или несчастного случая.
Перед выполнением студентами заправочных исследовательских работ, монтажной практикой, а также при несчастном случае проводят повторный инструктаж.
ГЛАВА I
СЫРЬЕ ХЛОПКОПРЯДИЛЬНОГО ПРОИЗВОДСТВА
Одним из основных элементов технологии выработки пряжи из волокнистого материала является сырье, соответствующее определенным стандартам.
Сырьем для производства хлопчатобумажной пряжи служат хлопковые и химические (искусственные и синтетические) волокна [1,3].
Трудности последних лет по обеспечению текстильных предприятий хлопком обусловили заинтересованность текстильщиков в исконно русском сырье - льне - и возможности использования отходов льняной промышленности, в частности так называемого "короткого льняного волокна". Такое волокно подвергается котонизации, т.е. разделению лубяных волокон льна на его элементарные волокна или группы элементарных волокон, штапельная длина и линейная плотность которых приближены к показателям, характерным для хлопка [4].
Химические волокна добавляют в смесь для того, чтобы придать будущему изделию специфические свойства, а также в целях экономии или при недостатке натуральных волокон, в частности хлопка [3].
Из имеющегося на предприятии волокнистого сырья вырабатывают однородную и смесовую пряжу для изделий различного назначения.
На мировом рынке на хлопковое волокно существуют разные стандарты, как принятые в отдельных странах, так и международные [4,6,7].
1.ОЦЕНКА КАЧЕСТВА СЫРЬЯ, ПОСТУПАЮЩЕГО В ПРОИЗВОДСТВО
Цель лабораторной работы
Ознакомиться с технологическим процессом современного хлопкоочистительного завода, возможностью регулирования выхода волокна из хлопка-сырца. Научиться определять влажность и засоренность хлопкового волокна, а также оценивать его качество по эталонам, по данным сертификата, с помощью приборов и производить расчет с поставщиком сырья. Уяснить целесообразность смешивания хлопкового волокна с химическими волокнами.
Задание
1.Ознакомиться с технологическим процессом на хлопкоочистительном заводе и начертить его схему.
2.Начертить схему пильного волокноотделителя.
3.Определить процент выхода хлопкового волока из хлопка-сырца, уяснить возможность регулирования выхода на волокноотделителях.
4.Определить сорт хлопкового волокна выданного образца, его засоренность
ивлажность.
5.Произвести расчет с поставщиком сырья за хлопковое волокно выданных образцов (объем марки задается преподавателем).
6.Составить таблицу показателей качества волокна первых четырех сортов, в которую включить тонковолокнистый хлопок (один селекционный сорт), средневолокнистый хлопок ручного и машинного сбора, и сделать анализ изменения показателей качества волокна в зависимости от сорта, селекционного сорта и вида сбора хлопка-сырца.
7.Ознакомиться с образцами химических волокон, составить таблицу показателей качества химических волокон различных видов, используемых для смешивания с хлопковым волокном, и проанализировать их влияние на технологический процесс и эксплуатационные свойства вырабатываемой пряжи.
1.1.Основные сведения о хлопковом волокне и его классификация
Хлопковое волокно представляет собой полую растительную клетку верхнего эпидермиса семян хлопчатника. Хлопчатник - теплолюбивое растение: для его выращивания необходимо 100-160 теплых солнечных дней. Хлопчатник
возделывают в США, Бразилии, Мексике, Китае, Индии, Пакистане, странах Средней Азии и Африки и др.
После цветения хлопчатника образуются коробочки, состоящие из 3-5 створок, которые созревают за 45-60 дней, масса хлопкового волокна одной зрелой коробочки 5-7 г, на одном семени 7-15 тыс. волокон различной длины. Развитие волокон делят на два периода. Первый - длительностью 25-30 дней. Волокна преимущественно растут в длину, достигая к концу периода максимальной длины. Второй - длительностью до 30 и даже 50 дней. В процессе созревания волокна на внутренней стенке коробочки откладывается целлюлоза в виде ежедневных колец роста. Зрелость волокна определяют отношением внешнего диаметра волокна к диаметру канала. Это отношение меняется от 1,05 для незрелых волокон до 5 для предельно зрелых волокон. Нормальная зрелость волокна от 1,8 до 2,8. Диаграмма развития хлопкового волокна приведена на рис.1. После раскрытия коробочек волокно начинает высыхать (сжиматься) и приобретает овальную форму сечения и извитость вдоль волокна. Извитость является ценным свойством волокна, так как чем больше извитость, тем больше цепкость и лучше прядильные свойства волокна.

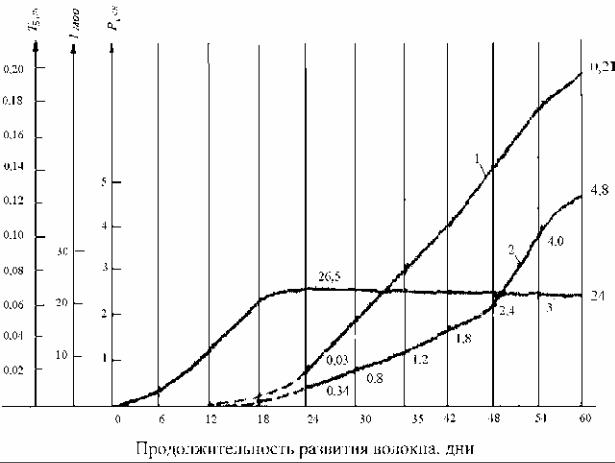

Рис. 1. Диаграмма развития хлопкового волокна:
1 - линейная плотность Тв, 2 - разрывная нагрузка Р, 3 - модальная длина l
Уменьшение длины волокна к концу созревания на 1-1,5 мм объясняется его высыханием и извитостью. Урожайность хлопка-сырца в настоящее время достигнута на тонковолокнистом хлопке 25-30 ц/га, на средневолокнистом - до
35-50 ц/га.
Качество хлопка-сырца и хлопкового волокна определяют согласно стандартам и соответствующим инструкциям, которые предусматривают единый
порядок отбора проб и методы испытания. Почти все операции по определению качества волокна ранее выполняли вручную, что требовало высокой квалификации лаборантов. В настоящее время созданы приборы, которые позволяют не только механизировать и ускорить ручные операции, но и повышают точность и объективность результатов. Имеются инструктивно-методические указания по использованию приборов для определения технологических свойств хлопкового волокна.
1.1.1. Классификация хлопкового волокна, принятая
вРоссийской Федерации
Всоответствии со стандартами, действующими в Российской Федерации [5], хлопковое волокно в зависимости от ботанических признаков делят на две группы:
-волокно средневолокнистых сортов,
-волокно тонковолокнистых сортов.
Взависимости от степени зрелости и разрывной нагрузки, засоренности и
влажности (табл.1) хлопковое волокно подразделяется на 7 сортов: О (отборный), I (первый), II (второй), III (третий), IV (четвертый), V (пятый), YI (шестой).
По физико-механическим показателям и содержанию пороков и сорных примесей хлопковое волокно должно соответствовать требованиям ГОСТ 3279-76. Согласно этому стандарту хлопковое волокно делят на семь типов (табл.2) в зависимости от штапельной массодлины и удельной разрывной нагрузки. Длину хлопкового волокна определяют для всех сортов, кроме пятого и шестого.
Качество хлопкового волокна по внешнему виду (цвету, способу джинирования) должно соответствовать образцам (эталонам), утвержденным в установленном порядке. Основные образцы хранятся в ЦНИХБИ, дубликаты - у изготовителя и потребителя продукции.
|
Классификации хлопкового волокна по сортам |
|
Таблица 1 |
||||||||
|
|
|
|
||||||||
Показатели |
|
|
|
|
Сорт хлопкового волокна |
|
|
|
|||
|
|
О |
I |
II |
III |
IV |
|
V |
|
VI |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
Коэффициент |
зрелости, |
|
|
|
|
|
|
|
|
Менее |
|
не менее |
|
|
2,1 |
2,0 |
1,8 |
1,6 |
1,4 |
|
1,2 |
|
1,2 |
Разрывная нагрузка, сН, |
4,9 |
|
|
|
|
|
|
|
Менее |
||
не менее |
|
|
4,4 |
3,9 |
3,4 |
3,0 |
|
2,5 |
|
2,5 |
|
Влажность, % |
|
|
8 |
8 |
9 |
10 |
11 |
|
12 |
|
12 |
- норма |
|
|
|
|
|||||||
- минимальная |
|
5,5 |
5,5 |
5,5 |
5,5 |
5,5 |
|
5,5 |
|
5,5 |
|
Содержание |
пороков |
и |
|
|
|
|
|
|
|
|
|
сорных примесей, %, не |
|
|
|
|
|
|
|
|
12,5 |
||
более |
|
|
1,9 |
2,1 |
2,6 |
3,5 |
5,3 |
|
8,6 |
|
|
- расчетная |
|
|
|
|
16,0 |
||||||
- предельно допусти- |
|
3,0 |
4,0 |
5,5 |
7,0 |
10,0 |
|
4,0 |
|
||
мая |
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
Основными районами, поставляющими хлопковое волокно на отечественные текстильные предприятия, являлись бывшие республики Средней Азии и Азербайджан. В настоящее время Российская Федерация практически весь хлопок импортирует из-за рубежа. Лишь в последние годы появились первые обнадеживающие результаты по созданию собственной сырьевой базы в Краснодарском крае, на Ставрополье, в Калмыкии, Дагестане и Астраханской области [9].
|
|
|
Таблица 2 |
|
Типы хлопкового волокна |
||
Тип |
По действующим |
Селекционные сорта |
|
хлопкового |
нормативам |
|
|
волокна |
Штапельная |
Удельная разрывная |
|
|
длина, мм |
нагрузка, сН/текс |
|
1 |
2 |
3 |
6 |
1 |
38/39 |
34 |
9647-И |
2 |
37/38 |
32 |
5595-В 6249-В;С-6030 |
3 |
35/36 |
30 |
6465-В; Т-7 |
4 |
33/34 |
26 |
133;149-Ф |
5 |
31/32 |
24,5 |
108-Ф; С-4727; |
|
|
|
Кзыл-Рават; 3038 |
6 |
30/31 |
24 |
Ташкент-1 |
7 |
29/30 |
23,5 |
153-Ф |
|
|
|
|
1.1.2.Классификация хлопкового волокна, принятая
вУзбекистане
Согласно стандарту О′zDSt 604:2001 хлопковое волокно по показателям длины в соответствии с нормами, указанными в табл.3, подразделяют на девять типов: 1а, 1б, 1, 2, 3, 4, 5, 6, 7. При расхождении в определении типа по разным показателям приоритет имеет верхняя средняя длина (UНМ), выраженная в миллиметрах.
Хлопковое волокно 1а, 1б, 1, 2, 3 типов относят к длинноволокнистым сортам хлопчатника, а 4, 5, 6 и 7 типов - к средневолокнистым сортам хлопчатника.
|
|
|
|
|
|
|
|
|
|
Таблица 3 |
|
|
Характеристика типов хлопкового волокна |
|
|||||||
Т |
Верхняя средняя длина |
Штапельная длина |
Линейная |
|
Удельная |
|||||
и |
(UHM) |
|
|
(Staple) |
|
плотност |
|
разрывная |
||
п |
мм |
дюйм |
дюйм |
мм |
код |
ь, м/текс |
нагрузка (Str) для I |
|||
|
|
|
|
|
|
|
|
|
|
и II сортов, |
|
|
|
|
|
|
|
|
|
сН/текс (rc/текс) |
|
1 |
2 |
3 |
|
4 |
|
5 |
6 |
7 |
|
8 |
1а |
33,7-34,3 |
1,33-1,35 |
111 |
|
40,2 |
43 |
125 |
|
|
|
|
|
|
32 |
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
29,4-34,3 |
|
|
|
|
|
|
|
|
|
|
|
|
1б |
32,9-33,6 |
1,30-1,32 |
|
5 |
|
39,2 |
42 |
135 |
|
(30,0-35,0) |
1 |
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
||
|
|
|
|
16 |
|
|
|
|
|
|
1 |
32,2-32,8 |
1,27-1,29 |
1 |
9 |
|
38,2 |
41 |
144 |
|
|
|
|
|
32 |
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
2 |
31,4-32,1 |
1,24-1,26 |
1 |
1 |
|
37,2 |
40 |
150 |
|
|
|
|
|
4 |
|
|
|
|
|
||
3 |
30,7-31,3 |
1-21-1,23 |
|
|
35,2 |
39 |
165 |
|
|
|
1 |
7 |
|
|
|
||||||
|
|
|
32 |
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
29,9-30,6 |
1,18-1,20 |
|
3 |
|
|
38 |
|
|
|
|
|
|
1 |
|
|
|
|
|
|
|
4 |
28,9-29,8 |
1,14-1,17 |
|
16 |
33,2 |
37 |
180 |
|
|
|
1 |
5 |
|
|
23,0-27,8 |
||||||
|
|
|
32 |
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
(23,5-28,4) |
|
|
28,1-28,8 |
1,11-1,13 |
|
|
|
|
36 |
|
|
|
|
|
1 |
|
|
|
|
|
|||
|
|
|
1 |
8 |
|
|
|
|
|
|
5 |
27,4-28,0 |
1,08-1,10 |
|
|
31,2 |
35 |
190 |
|
|
|
1 |
3 |
|
|
|
||||||
|
|
|
32 |
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
26,6-27,3 |
1,05-1,07 |
1 |
1 |
|
|
34 |
|
|
|
|
|
|
|
|
|
|
|
|
||
6 |
25,8-26,5 |
1,02-1,04 |
|
16 |
30,2 |
33 |
200 |
|
|
|
1 |
1 |
|
|
|
||||||
|
|
|
32 |
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
7 |
25,1-25,5 |
0,99-1,01 |
|
1 |
|
29,2 |
32 |
более 200 |
|
|
|
Хлопковое волокно каждого типа в зависимости от внешнего вида, цвета |
|||||||||
и наличия пятен |
подразделяют |
на |
пять |
сортов: I, II, |
III, |
IV, V (табл.4). |
