6.3. Формирование линейных законов регулирования в пульсирующем режиме
Автоматизация тепловых процессов на ТЭС в России в основном осуществляется на базе электрических регуляторов, включающих первичный прибор, регулирующий прибор и исполнительный механизм. Исполнительный механизм, конструктивно выполняемый в виде колонки дистанционного управления и электропривода с редуктором, размещается отдельно от регулирующего прибора и может управляться специальным ключом дистанционного управления.
В промышленных электрических регуляторах, имеющих структурную схему, изображенную на рис. 6.11, в качестве второй ступени усиления КУУ работает трехпозициопное реле. Регуляторы такого типа относятся к релейно-импульсным автоматическим регуляторам.
Рис. 6.11. Функциональная схема промышленного регулятора с нелинейным элементом в прямом канале усиления, охваченном обратной связью
В типовом регуляторе используется сервопривод с постоянной скоростью перемещения регулирующего органа V=1/Tс, в качестве устройства обратной связи–RC-цепочка (инерционное звено первого порядка) с передаточной функцией Woc(p) = kОС/(1+Tp) и кривой переходного процесса в виде экспоненты
где T=RC.
Рассмотрим характер перемещения сервопривода релейно-импульсного регулятора при подаче на вход измерительного блока 1 ступенчатого сигнала y*(t) (например, перемещением ручки задатчика). На выходе первой ступени усиления 2 сигнал имеет значение x1=k1y*. При превышении этим сигналом зоны нечувствительности прямого хода трехпозиционного реле 3 x1>/2 (рис. 6.12), т. е. в момент времени t=0 (рис. 6.13), произойдет включение реле и ступенчатый сигнал xрэ через пусковое устройство включит сервопривод 4, который начнет перемещаться с постоянной скоростью x'p(t)=V. Одновременно сигнал xрэ поступит на вход устройства обратной связи 5.

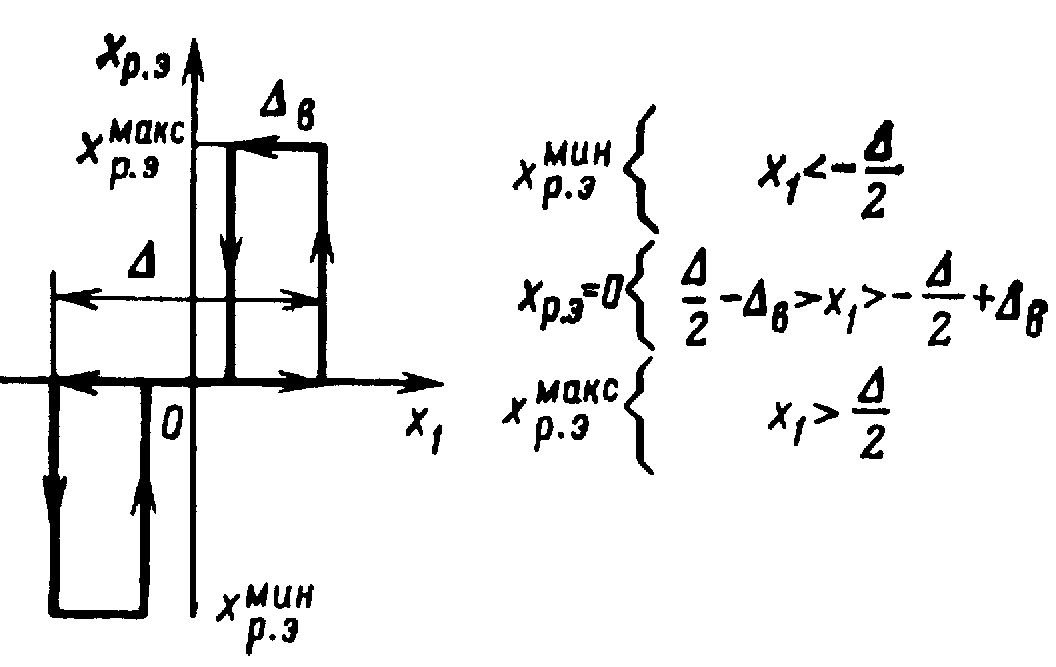

Рис. 6.12. Статическая характеристика трехпозиционного реле
Рис. 6.13. Кривая разгона ПИ-регулятора в пульсирующем режиме
Сигнал на входе RC-цепочки обратной связи xoc(t) будет изменяться по экспоненте в соответствии с уравнением. Поскольку обратная связь в данной схеме является отрицательной, нарастающий по экспоненте сигнал xoc(t) будет вычитаться в блоке сравнения 1 из постоянного сигнала y*(t), и в момент времени t1, когда их разность, усиленная в k раз, станет меньше зоны нечувствительности обратного хода /2–в трехпозиционного релейного элемента, последний отключится. Это приведет к разрыву цепи управления сервоприводом и остановке последнего. В то же время скачком исчезнет сигнал на входе устройства обратной связи. Конденсатор С начнет разряжаться через резистор R. Сигнал xос начнет уменьшаться по экспоненте, а разность x1(t)=k[y*(t)–xоc(t)] возрастать из-за постоянства y*(t). В момент t2, когда х1 вновь превысит зону нечувствительности прямого хода x1>/2, произойдет повторное включение реле в ту же сторону. Одновременно начнет перемещаться сервопривод регулятора, а ступенчатый сигнал xрэ вновь поступит на вход RC-цепочки обратной связи.
Описанный цикл будет повторяться до тех пор, пока на входе измерительного блока будет оставаться сигнал y*(t). Сервопривод при этом будет перемещаться до срабатывания концевого выключателя электрического двигателя. Соединив вершины ступенчатой линии перемещения сервопривода xp(t) прямой, получим идеализированный график переходного процесса регулятора с релейным усилителем, являющийся его реакцией на входной ступенчатый сигнал y*(t).
Полученная графическая зависимость xp(t) идентична переходному процессу линейного регулятора, ее наклон при t>t1 определяется постоянной времени RC-цепочки обратной связи. Чем больше Т и чем меньше крутизна экспоненты xос(t), тем меньше угол наклона графика переходного процесса регулятора xp(t) к оси времени. Иными словами, динамические свойства промышленного релейно-импульсного регулятора также определяются параметрами устройства обратной связи: kос= и T=ТИ, которые служат параметрами настройки ПИ-регулятора.
Итак, сервопривод регулятора с релейным элементом, охваченным инерционным устройством обратной связи, движется прерывисто во времени при подаче на его вход ступенчатого сигнала. Описанный режим работы регулятора носит название пульсирующего. Соблюдение этого режима необходимо и при реализации других типовых линейных законов регулирования в регуляторах с релейным усилителем.
Математическое условие возникновения пульсирующего режима регулятора при подаче на его вход ступенчатого сигнала определяется из соотношения
где dxp(t)/dt=V=1/Tc–постоянная скорость перемещения регулирующего органа; kр и Ти– численные значения установленных в регуляторе параметров настройки; у* – ступенчатый сигнал на входе измерительного блока регулятора. Переписав последнее уравнение с учетом введенных обозначений и равенства kр=1/, получим
kр/ТИ1/y*Tc или TИy*Tc
При выполнении этого условия пульсирующий режим возникает и в замкнутой АСР, когда на вход измерительного блока регулятора поступает низкочастотный сигнал y*(t), произвольно изменяющийся во времени.
Технические средства автоматизации химических производств: Справ. изд./В.С.Балакирев, Л.А.Барский, А.В.Бугров и др.-М.: Химия, 1991. –272 с.
Структуры автоматических регуляторов. На рис. 2.6,а показана структурная схема П-регулятора с электродвигательным исполнительным механизмом (ИМ). Собственно регулирующий прибор образуют сумматор (элемент сравнения ЭС) и аналого-позиционный преобразователь (АПП) с цепями настройки зон нечувствительности и возврата. Внутренняя отрицательная обратная связь регулятора отключена. Положение вала ИМ измеряется датчиком положения (ДП) с коэффициентом передачи kос. ИМ с постоянной скоростью вращения представляет собой нелинейный релейный элемент, так как может находиться только в трех состояниях: останова, вращения вперед и назад. Однако в цепях регулятора с импульсным выходом выходной сигнал ИМ в среднем не отличим от выходного сигнала линейного интегрирующего звена.
Рис. 2.6. Структурная схема (а) и переходные процессы (б)
П-регулятора с импульсным выходным сигналом
Ввиду большого коэффициента передачи АПП вся схема близка в области низких частот к пропорциональному звену с коэффициентом передачи 1/kос. Переходные процессы в регуляторе при подаче на вход линейно возрастающего сигнала показаны на рис. 2.6, б. Сигнал хс возрастает со скоростью изменения сигнала , а после включения ИМ убывает со скоростью, равной разности скоростей изменения и vоc. Режим изменения сигналов характерен для автоколебательных переходных процессов.
В релейных АР при условии возникают скользящие режимы изменения сигналов. В таком режиме выходной кусочно-непрерывный сигналv1с достаточной степенью точности воспроизводит изменение входного сигнала . Статическая ошибка воспроизведения зависит от зоны нечувствительности релейного элемента, а динамическая погрешность - от зоны возврата. С уменьшением зон нечувствительности и возврата ошибки уменьшаются.
Рис. 2.7. Структурная схема (а) и переходные процессы (б) ПИ-регулятора с импульсным выходным сигналом
На рис. 2.7, а показана структура ПИ-регуляторов типа Р25, РПИ. Сумматор ЭС и аналого-позиционный преобразователь АПП реализуют прямую связь. Цепь из элементов R1 и С представляет собой апериодическое звено отрицательной обратной связи, формирующее напряжение vос1. Делители напряжений на низкоомных резисторах R2, и R3 имеют коэффициенты передачи соответственно и . Вторая ветвь обратной связи с выходным сигналом vос2 представляет собой усилительное звено с коэффициентом передачи . Выходные усилительные каскады УС1, УС2 вырабатывают напряжение высокого уровня соответственно при положительной и отрицательной полярности сигнала от АПП. Блок ИМ представляет собой совокупность реверсивного пускателя и электродвигательного исполнительного механизма с постоянной скоростью вращения.
При поступлении на вход сумматора ЭС ступенчатого сигнала Т, в различных точках АР возникают переходные процессы, изображенные на рис. 2.7, б. Поскольку Т > b1, напряжение х примет положительное значение x0. На выходе сумматора vc = -voc1- voc2,поэтому сразу после срабатывания АПП напряжение vc уменьшается на величину voc2=x0. Затем, вследствие зарядки конденсатора С, напряжение vc начнет плавно уменьшаться. При x0>>voc1 небольших изменениях напряжения voc1 можно линеаризовать закон изменения последнего и представить его в виде voc1=x0t/(R1C).
Преобразователь и ИМ включены до тех пор, пока не выполнится соотношение vc<b0. Время первого включения двигателя ИМ достаточно малых b0 и voc2 можно найти как время tв1 =R1CT(х0), за которое величина voc1 изменится на T. Поскольку tв1 достаточно мало, в первом приближении считают, что сразу после подачи на регулятор ступенчатого входного сигнала ИМ переместит регулирующий орган на величину tв1/T0, пропорциональную времени Т0 полного хода ИМ. Далее преобразователь выходит в установившийся режим, который характеризуется периодическим включением и выключением электродвигателя.
После того как сигнал х станет равным нулю, напряжение voc2 исчезнет, и начнет разряжаться конденсатор С. После срабатывания АПП вновь появится сигнал voc2, а конденсатор С начнет заряжаться. Поэтому в установившемся режиме зависимость vc от времени имеет вид ломаной пилы.
Малые приращения напряжения vр и vз, обратной связи vос при разрядке и зарядке конденсатора С линейно зависят от времени t:
vр=Тt/(R1C); vз=x0t/(R1C).
Величину vсв=x0/(R1C).называют скоростью обратной связи и рассматривают как параметр настройки АР. С помощью несложных рассуждений определяют продолжительность простоя tп2 и работы tв2 как длительность разрядки и зарядки конденсатора и, наконец, коэффициент заполнения импульсов включения двигателя:
= tв2/(tв2+tп2) T(х0).
Средняя скорость перемещения регулирующего органа в установившемся режиме равна
vср=/Т0=Т/(Т0x0).
Следовательно, в целом после подачи ступенчатого возмущения Т, на вход АР перемещение и регулирующего органа будет зависеть от времени следующим образом:
.
Эта зависимость соответствует переходной функции ПИ-регулятора с передаточной функцией
Wp(p)=kp[l+l/(Tиp)],
где р = R1C/(T0х0) = 1/(T0vсв); Tи = R1C.
Величина не входит в закон регулирования, однако очень важна для эксплуатации регулятора, так как определяет частоту включения двигателя, равную 1/(tп2 + tв2).
При большой частоте исполнительный механизм быстро изнашивается, а при малой объект регулирования плохо сглаживает прерывистый сигнал управления. Значение изменяют с помощью ручек настройки регуляторов "Импульс". При повороте ручки, вправо увеличивается период времени между включениями. Связь между положением ручки и коэффициентом зависит от вида (положительная или отрицательная) связи, которую дает сигнал voc2.
При линеаризованном описании работы АР, в которых исполнительный механизм получает сигналы управления от аналого-позиционного преобразователя, передаточная функция ИМ имеет вид Wим(p)=l/(T0x0p). Такой вид функции обусловлен тем, что у импульсного сигнала со средним за период Т напряжением х=х0 информационной составляющей является только величина =х/х0. Вводя коэффициент 1/x0 передаточную функцию ИМ, можно рассчитать свойства регулирующего устройства как структуры, построенной из линейных блоков. Для регулятора, представленного на рис. 2.7, а, передаточная функция в соответствии с этим может быть найдена как
,
где Ти=R1С.
В современных регулирующих блоках с импульсным выходным сигналом используют нелинейные инерционные отрицательные обратные связи. Нелинейность обратной связи позволяет расширить диапазоны изменения параметров настройки регулятора. Нелинейность может быть получена включением в цепь обратной связи коммутирующей неоновой лампы, которая зажигается при некотором пороговом напряжении. Установка такой лампы позволяет получить различные постоянные времени для зарядки и разрядки конденсатора. Другой способ получения нелинейности состоит в том, что специальное коммутирующее реле обеспечивает зарядку конденсатора в составе интегрирующего звена, а разрядку - в составе апериодического звена.
На рис. 2.8, а представлена структурная схема регулятора Р27 с импульсным выходным сигналом, который совместно с исполнительным механизмом обеспечивает ПИД-закон регулирования. Регулятор содержит входной демпфирующий блок (ДБ) с передаточной функцией Wдб(p)=l/(Tф+1), выполняющий роль низкочастотного фильтра и подавляющий высокочастотные входные помехи. Сумматор (ЭС) прямого канала соединен с инвертирующим аналого-позиционным преобразователем (АПП), имеющим настраиваемую зону нечувствительности. В зависимости от полярности напряжения один из выходных каскадов усиления (УC1 или УС2) вырабатывает отрицательное управляющее напряжение.
Рис. 2.8. Структурная (а) и функциональная (б) схемы ПИД-регулятора
с импульсным выходным сигналом
Сглаженный сигнал 1 поступает на вход дифференциатора (Д), имеющего передаточную функцию WД(p)=Tдp (где Тд - параметр настройки).
Сигнал с дифференциатора вводят на сумматор обратной связи 2. Низкоомные делители напряжения R1, R2, R3 имеют коэффициенты передачи соответственно , и . Операционный усилитель (ОУ) совместно с элементами С, R1=R2 является общим узлом в двух информационных каналах 1-vc1 и x-vc2. Поэтому передаточная функция этих каналов содержит сомножители с равными постоянными времени.
Сигнал voc формирует положительную безынерционную обратную связь к инвертирующему преобразователю АПП. Поэтому резистором R4 можно изменять частоту включения исполнительного механизма.
На рис. 2.8, б показана структурная схема регулирующего устройства, включающая передаточную функцию исполнительного механизма Wим(p)=l/(T0x0p). На этой схеме сумматоры 1 и 2 в совокупности моделируют сумматор ЭС прямого канала регулятора.
Инвертирующий АПП представлен линеаризованной передаточной функцией Wапп(p)= kп, где kп>>1. Передаточную функцию W1(p) по каналу можно найти, принимая сигналх = 0. В этом случае ОУ, формирующий интегрирующее звено, включен в обратную связь к сумматору обратной связи, и передаточная функция имеет вид:
W1(p)=1/[1+/(R2Ср)] = Tиp/(Tиp+1),
где Tи=RС/.
Передаточную функцию W3(р) по каналу х-vс2 можно найти, принимая сигнал . В этом случае узел с операционным усилителем представляет собой апериодическое звено; тогда
Wз(p)=[R2/(CR2р+]/R3 = (/)/(Tиp+1)
Передаточная функция всего регулирующего устройства имеет вид:
Wp(p)=[1Wд(р)W1(р)]W2(р)W4(р)/[1+W2(р)W3(р)] = kр[1+1/(Tир)+Tдp],
где kр=R1С/(T0v0).
Электрические исполнительные механизмы постоянной скорости строят на базе либо однофазных асинхронных конденсаторных двигателей (для ИМ типа МЭО), либо трехфазных асинхронных двигателей (для ИМ типа МЭОБ, МЭОК и модификации механизма МЭО с двигателем типа АОЛ).
Исполнительные механизмы характеризуют номинальным крутящим моментом Мк на валу (кгсм), продолжительностью T0 полного хода выходного вала (с), полным ходом вала (об.). Исполнительные механизмы типа МЭО имеют следующие модификации: 4/10-0,25; 4/25-0,63; 25/63-0,25; 25/160-0,63; 63/25-0,25; 63/63-0,63; 400/63-0,25; 400/160-0,63. Для ИМ типа МЭОК и МЭОБ указывают значения Mк, Т0 и мощность (в кВт): 25/100 (0,27); 63/100 (0,4).
В состав ИМ входят также датчики положения (дифференциально-трансформаторные и резисторные), тормозное устройство, концевые и путевые выключатели. Концевые выключатели служат для выключения двигателя при достижении выходным валом одного из крайних положений. Путевые выключатели ограничивают поворот вала в более узком диапазоне, определяемом условиями эксплуатации ТОУ.
Исполнительные механизмы типа МЭО управляются бесконтактными магнитными усилителями типа УМД или реверсивными тиристорными пускателями ПБР-2. Допускается и контактное управление ИМ с помощью магнитных пускателей. ИМ типа МЭОК управляются контактными пускателями ПМРТ, а типа МЭОБ -бесконтактными тиристорными пускателями У-101.
