Классификация команд
После обзора команды будут рассмотрены подробно.
Категория |
Подкатегория |
Команды |
Инициализация |
|
EMMS |
Передачаданных |
Пересылки |
MOVD, MOVQ |
Упаковка данных |
|
PACKSSWB, PACKSSDW – числа со знаком PACKUSWB – числа без знака |
Распаковка данных |
|
PUNPCKHBW, PUNPCKHWD, PUNPCKHDQ – старшаяполовина PUNPCKLBW, PUNPCKLWD, PUNPCKLDQ – младшаяполовина |
Арифметика |
Сложение Вычитание Умножение |
PADD, PADDS, PADDUS PSUB, PSUBS, PSUBUS PMULHW, PMULLW, PMADDWD |
Логика |
|
PAND, PANDN, POR, PXOR |
Сдвиги |
|
PSLLW, PSLLD, PSLLQ – логические влево PSRLW, PSRLD, PSRLQ – логические вправо PSRAW, PSRAD – арифметические(вправо) |
Сравнения |
|
PCMPEQB, PCMPEQW, PCMPEQD – на равенство PCMPGTB, PCMPGTW, PCMPGTD – на значение |
Дополнительные |
Вычисления |
PAVGB, PAVDW - среднее значеие PSADBW – сумма разностей |
Извлечения |
PEXTRW – извлечь слово PINSRW – вставить слово PMAXUB, PMAXSW – извлечь максимальное PMINUB, PMINSW – извлечь минимальное | |
Маска из знаков байтов |
PMOVMSKB |
Инициализация
Команда
Описание
EMMS
EmptyMMx State
Очистка стека регистровMMX. Установка всех единиц в слове тегов.
Передача данных
Данные передаются между:
регистрами MMX,
регистром MMX и регистром основного процессора,
регистром MMX и памятью.
Если размер приемника меньше размера источника, то лишние разряды обнуляются.
Команда |
Описание |
MOVD приемник, источник |
MOVe Double word – переместить двойное слово (32 разряда). |
MOVQ приемник, источник |
MOVe Quarter word – переместить учетверенное слово (64 разряда). |
Упаковка данных
ММХ-команды упаковки преобразуют длинные элементы данных A6- и 32-разрядные слова) в более короткие. Если исходное значение «не помещается» в коротком элементе данных, то происходит «насыщение» — результатом считается граничное значение допустимого диапазона выходного типа данных.
Мнемоника |
Описание |
PACKSSWB |

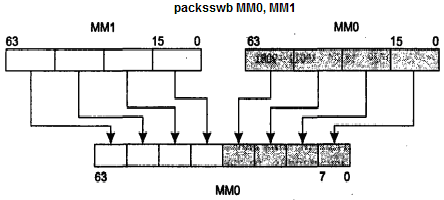

PACK with Signed Saturation Words to Bytes Упаковка со знаковым насыщением слов приемника (регистра MMX) источника (память или регистр MMX) в байты, расположенные в приемнике (регистре MMX). Пример:
Слова приемника MM0 упаковываются в байты младшей части применика MM0. Слова источника MM1 упаковываются в байты старшей части применика MM0. |
PACKUSWB |
PACK with Unigned Saturation Words to Bytes Упаковка с беззнаковым насыщением знаковых слов приемника (регистра MMX) источника (память или регистр MMX) в байты без знака, расположенные в приемнике (регистре MMX). Отрицательные числа преобразуются в нули. |
PACKSSDW |
PACK with Signed Saturation Double words to Words Упаковка со знаковым насыщением двойных слов приемника (регистра MMX) и источника (память или регистр MMX) в слова, расположенные в приемнике (регистре MMX). Пример:
Двойные слова приемника MM1 упаковываются в байты младшей части применика MM1. Двойные слова источника MM2 упаковываются в байты старшей части применика MM1. |
